Van OBD Là Gì? Vai Trò Và Nguyên Lý Hoạt Động Trong Hệ Thống HVAC

Trong hệ thống HVAC, việc điều chỉnh lưu lượng không đơn giản chỉ là "mở lớn hay đóng nhỏ" đường gió như nhiều người vẫn nghĩ.

Ở những hệ thống có nhiều nhánh ống gió, đặc biệt là các công trình văn phòng, trung tâm thương mại hoặc bệnh viện, việc cân bằng airflow giữa các khu vực gần như là yếu tố bắt buộc nếu muốn hệ thống vận hành ổn định.

Đây cũng là lý do các loại van gió điều chỉnh như VCD và OBD xuât shieenj hầu hết trong các hệ thống duct HVAC hiện nay.

Nếu VCD thường được biết đến như dòng volume control damper phổ biến thì van OBD lại được nhiều kỹ sư HVAC lựa chọn trong những vị trí yêu cầu điều chỉnh airflow đều và ổn định hơn.

Tuy nhiên trong thực tế, khá nhiều người vẫn nhầm giữa van OBD và van VCD vì nhìn bên ngoài hai loại này có cấu tạo tương đối giống nhau.

Thậm chí ở một số công trình, việc lựa chọn sai loại damper còn khiến airflow mất cân bằng, áp suất thay đổi không ổn định hoặc khó cân chỉnh trong quá trình commissioning.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết:

• Van OBD là gì?
• Van OBD hoạt động như thế nào?
• Khi nào nên dùng OBD thay vì VCD?
• Van OBD thường lắp ở đâu trong hệ HVAC?
• Những lỗi phổ biến khi lựa chọn van OBD.

Đây cũng là một trong những dòng van gió HVAC được kỹ sư MEP, nhà thầu HVAC và bộ phận mua hàng tìm kiếm khá nhiều trong các dự án sử dụng hệ thống ống gió điều hòa không khí hiện nay.

Van OBD Là Gì?

Van OBD là viết tắt của Opposed Blade Damper, một loại van điều chỉnh lưu lượng gió được sử dụng phổ biến trong hệ thống HVAC nhằm cân bằng và kiểm soát airflow bên trong đường ống gió.

Điểm khác biệt lớn nhất của OBD nằm ở cơ chế đóng mở đối hướng giữa các lá van.

Khi điều chỉnh, các lá damper sẽ chuyển động theo hướng ngược nhau thay vì cùng chiều như một số dòng volume damper thông thường. Chính thiết kế này giúp airflow phân bố đều hơn khi đi qua van.

Trong thực tế HVAC, van OBD thường được sử dụng tại:

• Nhánh ống gió cần cân bằng lưu lượng.
• Hệ thống supply air.
• Return air.
• AHU.
• FCU.
• Các tuyến duct cần airflow ổn định.

Nhiều kỹ sư HVAC đánh giá OBD phù hợp hơn VCD ở những vị trí yêu cầu khả năng điều chỉnh airflow chính xác hơn thay vì chỉ đóng mở lưu lượng đơn giản.

Đây cũng là lý do Opposed Blade Damper xuất hiện khá nhiều trong các hệ thống HVAC thương mại hoặc các công trình có yêu cầu commissioning airflow kỹ hơn.

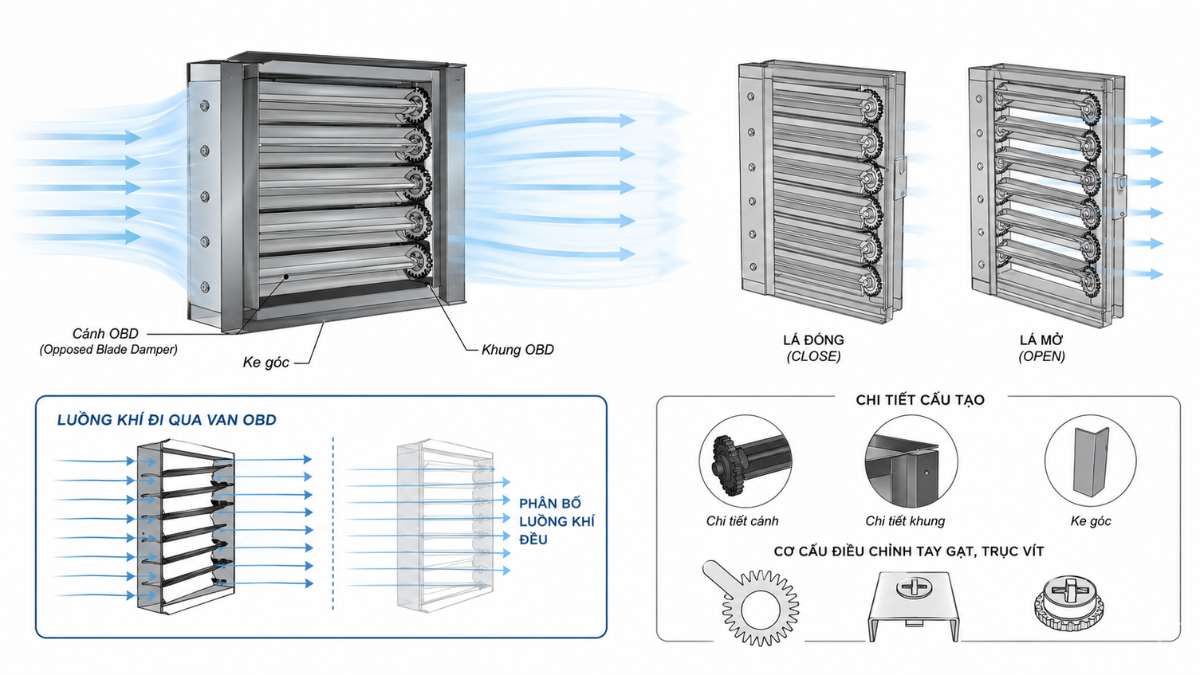

Van OBD Hoạt Động Như Thế Nào?

Nếu nhìn bên ngoài, nhiều người sẽ thấy van OBD khá giống van VCD.

Tuy nhiên điểm khác biệt nằm ở cách các lá damper chuyển động khi điều chỉnh airflow.

Ở van OBD, các lá van sẽ mở theo hướng đối nhau.

Điều này giúp luồng không khí phân bố đều hơn khi đi qua damper thay vì bị lệch mạnh sang một phía.

Trong thực tế vận hành HVAC, cơ chế này giúp:

• Airflow ổn định hơn.
• Giảm turbulence.
• Hỗ trợ cân bằng gió tốt hơn.
• Điều chỉnh lưu lượng chính xác hơn ở một số vị trí.

Đó cũng là lý do nhiều kỹ sư HVAC thường ưu tiên OBD tại các nhánh duct cần airflow đều hoặc những khu vực cần commissioning chính xác.

Vì Sao Van OBD Được Sử Dụng Nhiều Trong HVAC?

Nhiều người nghĩ OBD chỉ đơn giản là “một loại damper khác”.

Nhưng trong thực tế HVAC, việc lựa chọn đúng loại van gió có thể ảnh hưởng khá lớn tới khả năng cân bằng airflow của toàn hệ thống.

Đặc biệt ở những hệ thống có nhiều nhánh ống gió hoặc yêu cầu airflow ổn định giữa các khu vực, OBD thường cho khả năng điều chỉnh đều hơn so với các dòng damper thông thường.

Điều này đặc biệt dễ nhận thấy trong quá trình TAB (Testing, Adjusting & Balancing), khi kỹ sư cần cân chỉnh airflow giữa các tuyến duct khác nhau.

Ở các công trình lớn như:

• Văn phòng.
• TTTM.
• Bệnh viện.
• Nhà máy.
• Khách sạn.

việc airflow bị lệch giữa các khu vực là điều khá thường gặp nếu hệ thống balancing không được tính toán kỹ.

Đó cũng là lý do van OBD xuất hiện nhiều hơn trong các hệ HVAC thương mại thay vì chỉ các hệ thống nhỏ đơn giản.

Van OBD Ảnh Hưởng Thế Nào Tới Airflow Và Áp Suất?

Đây là phần mà khá nhiều bài viết HVAC hiện nay chưa khai thác sâu.

Trong hệ thống duct, damper không chỉ có nhiệm vụ “điều chỉnh gió”.

Nó còn ảnh hưởng trực tiếp tới:

• Static pressure.
• Air balancing.
• Air distribution.
• Tổn thất áp suất.
• Độ ổn định airflow.

Nhờ cơ chế lá đối hướng, van OBD thường giúp airflow đi qua ổn định và đều hơn khi điều chỉnh.

Điều này đặc biệt hữu ích ở những tuyến duct yêu cầu cân bằng lưu lượng tương đối chính xác giữa các nhánh.

Tất nhiên điều đó không có nghĩa OBD luôn “tốt hơn” VCD trong mọi trường hợp.

Mỗi loại damper đều có vị trí sử dụng phù hợp riêng.

Và đây cũng chính là content gap rất lớn mà nhiều website HVAC hiện nay chưa giải thích rõ.

Van OBD Khác Gì Van VCD?

Đây gần như là câu hỏi xuất hiện nhiều nhất khi kỹ sư hoặc nhà thầu bắt đầu triển khai hệ thống duct HVAC.

Bởi nhìn bên ngoài, OBD và VCD có khá nhiều điểm giống nhau:

• Đều là van điều chỉnh gió.
• Đều lắp trên đường ống gió.
• Đều dùng để cân bằng airflow.
• Đều có tay gạt hoặc motor.

Nhưng khi đi vào thực tế vận hành, đặc biệt ở các hệ thống cần airflow ổn định và cân bằng chính xác hơn, sự khác nhau bắt đầu rõ hơn khá nhiều.

Van VCD (Volume Control Damper) thường phù hợp cho việc điều chỉnh lưu lượng cơ bản hoặc đóng mở airflow theo mức độ mong muốn.

Trong khi đó, van OBD lại được thiết kế để giúp luồng khí phân bố đều hơn khi đi qua damper nhờ cơ chế lá đối hướng.

Đây là lý do nhiều kỹ sư TAB hoặc commissioning thường thích dùng OBD ở các nhánh duct cần airflow ổn định thay vì chỉ sử dụng VCD thông thường.

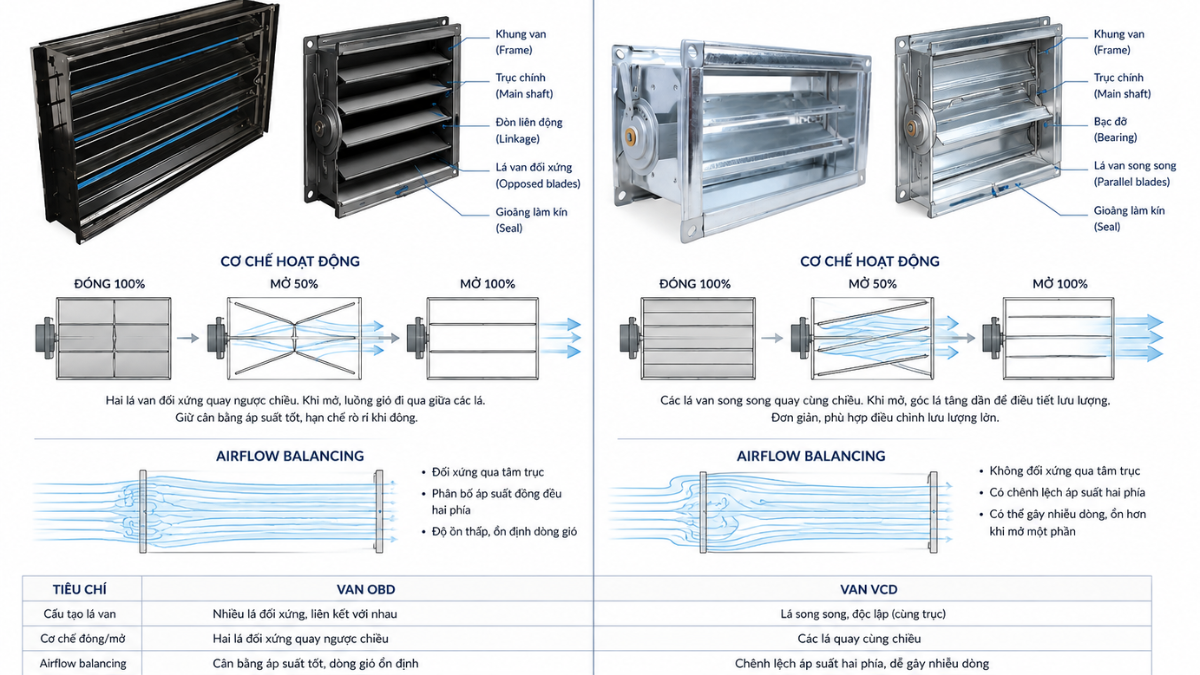

Bảng So Sánh Van OBD Và Van VCD

Nói đơn giản hơn:

Nếu hệ HVAC chỉ cần điều chỉnh airflow cơ bản, VCD thường đã đủ.

Nhưng ở những hệ thống cần airflow ổn định giữa nhiều nhánh hoặc cần commissioning kỹ hơn, OBD thường cho cảm giác cân chỉnh “mượt” hơn khá rõ.

Đây cũng là lý do nhiều kỹ sư HVAC bắt đầu tách riêng OBD và VCD thay vì xem chúng là một loại damper giống nhau.

Nếu muốn hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của dòng volume control damper phổ biến hiện nay, bạn có thể tham khảo thêm bài viết Van VCD Là Gì? để thấy rõ sự khác nhau giữa hai dòng van này trong thực tế vận hành HVAC.

Khi Nào Nên Dùng OBD Thay Vì VCD?

Đây mới là phần quan trọng nhất.

Bởi trong nhiều dự án HVAC, việc chọn sai loại damper không làm hệ thống “hỏng”, nhưng lại khiến quá trình balancing airflow khó hơn rất nhiều.

Trong thực tế, OBD thường phù hợp hơn ở những trường hợp như:

• Hệ thống có nhiều nhánh duct.
• Cần airflow ổn định giữa các khu vực.
• Yêu cầu commissioning kỹ.
• Hệ HVAC có lưu lượng lớn.
• Công trình yêu cầu cân bằng gió chính xác.

Ví dụ ở các tòa nhà văn phòng lớn hoặc bệnh viện, airflow giữa các khu vực thường cần ổn định tương đối đồng đều.

Nếu airflow lệch quá nhiều, hiệu quả điều hòa và áp suất phòng có thể bị ảnh hưởng.

Đây là lúc OBD phát huy lợi thế rõ hơn.

Ngược lại, ở các hệ thống nhỏ hoặc không yêu cầu balancing quá phức tạp, VCD vẫn là lựa chọn phổ biến và tối ưu chi phí hơn.

Nhiều kỹ sư HVAC thực tế cũng không “thần thánh hóa” OBD.

Họ chỉ chọn đúng loại damper cho đúng vị trí sử dụng.

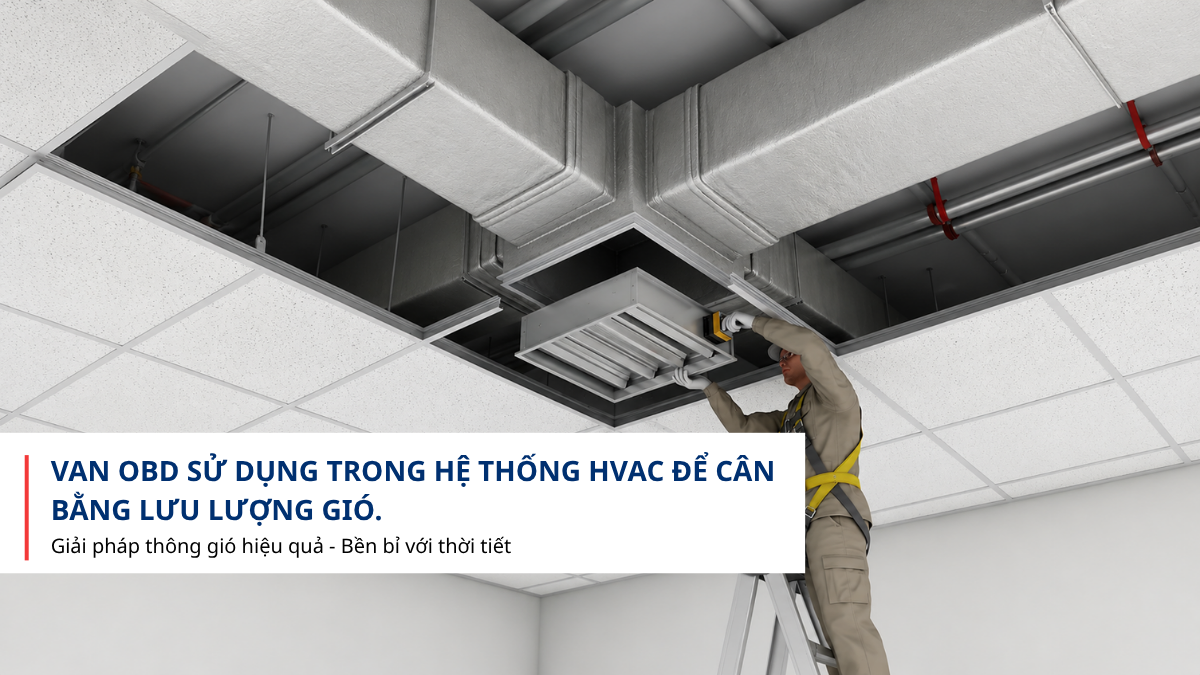

Van OBD Thường Được Lắp Ở Đâu Trong Hệ HVAC?

Không phải vị trí nào trong hệ HVAC cũng cần OBD.

Thông thường, loại damper này xuất hiện nhiều tại các tuyến cần airflow ổn định hoặc yêu cầu cân bằng lưu lượng kỹ hơn.

Nhánh Duct Supply Air

Đây là vị trí phổ biến nhất.

OBD giúp điều chỉnh airflow cấp tới từng khu vực mà vẫn giữ phân bố gió tương đối đều.

Return Air Duct

Ở một số hệ thống return air lớn, OBD cũng được sử dụng để hỗ trợ balancing airflow hồi gió giữa các khu vực khác nhau.

AHU Và FCU

Nhiều AHU hoặc FCU có các nhánh duct cần cân chỉnh lưu lượng riêng.

Trong các trường hợp này, OBD thường giúp kỹ sư commissioning thao tác dễ hơn trong quá trình TAB.

Hệ Thống HVAC Thương Mại

Ở:

• Văn phòng.
• TTTM.
• Bệnh viện.
• Khách sạn.
• Nhà máy.

việc balancing airflow thường phức tạp hơn khá nhiều so với hệ dân dụng nhỏ.

Đó cũng là lý do OBD xuất hiện nhiều hơn trong nhóm công trình này.

Có Phải Hệ HVAC Nào Cũng Cần Van OBD?

Không hẳn.

Đây là điểm mà khá nhiều bài viết HVAC hiện nay chưa nói rõ.

OBD là một giải pháp airflow balancing tốt, nhưng không phải hệ thống nào cũng bắt buộc phải dùng.

Ở các hệ duct đơn giản, lưu lượng nhỏ hoặc ít nhánh, VCD vẫn có thể đáp ứng tốt yêu cầu vận hành.

Ngược lại, ở những hệ thống có nhiều khu vực cần airflow ổn định hoặc áp suất cần kiểm soát kỹ hơn, OBD thường mang lại lợi thế rõ hơn trong quá trình commissioning.

Điều quan trọng không phải là chọn loại damper “xịn hơn”, mà là chọn đúng loại phù hợp với cấu trúc airflow của hệ thống.

Đó cũng là cách mà các kỹ sư HVAC và đơn vị MEP thường tiếp cận khi triển khai hệ thống thực tế.

Nếu đang tìm hiểu tổng thể các loại van gió hiện nay trong HVAC, bài viết Có Bao Nhiêu Loại Van Gió HVAC? sẽ giúp bạn hình dung rõ hơn vai trò của từng nhóm damper trong hệ thống điều hòa và thông gió.

Những Công Trình Nào Nên Sử Dụng Van OBD?

Không phải hệ HVAC nào cũng cần dùng OBD.

Nhưng ở những công trình có hệ thống duct phức tạp hoặc yêu cầu airflow ổn định giữa nhiều khu vực, loại damper này gần như xuất hiện rất thường xuyên.

Đặc biệt là các công trình thương mại hoặc hệ HVAC có commissioning kỹ.

Văn Phòng Và Tòa Nhà Thương Mại

Đây là nhóm công trình dùng OBD khá phổ biến.

Lý do là airflow giữa các khu vực trong văn phòng thường cần tương đối đồng đều để tránh tình trạng:

• Chỗ quá lạnh.
• Chỗ thiếu gió.
• Áp suất phòng không ổn định.

Trong các hệ thống này, OBD giúp kỹ sư TAB cân chỉnh airflow dễ hơn ở từng nhánh duct.

Trung Tâm Thương Mại

TTTM thường có hệ thống supply air và return air khá lớn.

Số lượng nhánh duct nhiều, chiều dài đường ống khác nhau nên airflow dễ bị lệch nếu balancing không tốt.

Đây là lý do nhiều hệ HVAC thương mại sử dụng OBD tại các tuyến cần airflow ổn định hơn thay vì chỉ dùng volume damper cơ bản.

Bệnh Viện

Ở bệnh viện, airflow và áp suất phòng đôi khi không chỉ ảnh hưởng tới cảm giác điều hòa mà còn liên quan tới yêu cầu vận hành của từng khu vực.

Ví dụ:

• Phòng sạch.
• Khu cách ly.
• Khu áp suất dương.
• Khu áp suất âm.

Trong những trường hợp như vậy, khả năng balancing airflow của hệ thống thường được kiểm soát kỹ hơn khá nhiều.

Nhà Máy Và Nhà Xưởng

Nhiều người nghĩ OBD chỉ dùng cho công trình cao cấp.

Thực tế không hẳn vậy.

Ở các nhà máy có hệ thống thông gió hoặc điều hòa lớn, airflow giữa các khu vực sản xuất cũng cần được cân bằng tương đối ổn định.

Đặc biệt ở các hệ thống duct dài hoặc có nhiều nhánh chia gió, OBD thường giúp việc điều chỉnh airflow thuận lợi hơn trong quá trình vận hành.

Bảng Đánh Giá Nhanh Theo Loại Công Trình

Van OBD Có Cần Motor Không?

Đây là câu hỏi mà nhiều bộ phận mua hàng hoặc kỹ sư mới triển khai HVAC thường hỏi.

Câu trả lời là:

Không phải lúc nào OBD cũng cần motor.

Trên thực tế hiện nay có hai dạng phổ biến:

• OBD tay gạt.

• OBD motorized.

Van OBD Tay Gạt

Đây là loại phổ biến nhất.

Damper được điều chỉnh thủ công bằng tay gạt bên ngoài.

Ưu điểm:

• Chi phí thấp hơn.
• Dễ lắp đặt.
• Phù hợp balancing cố định.
• Bảo trì đơn giản.

Phần lớn các hệ thống HVAC thông thường hiện nay vẫn dùng dạng này.

Van OBD Motorized

Loại này sử dụng actuator motor để điều khiển đóng mở damper.

Thường xuất hiện ở:

• BMS.
• Hệ HVAC tự động.
• Công trình thông minh.
• Hệ cần điều khiển airflow theo chế độ vận hành.

Chi phí sẽ cao hơn nhưng phù hợp với các hệ HVAC cần automation hoặc điều khiển trung tâm.

Bảng So Sánh OBD Tay Gạt Và OBD Motor

Những Sai Lầm Thường Gặp Khi Chọn Van OBD

Đây là phần mà nhiều bài HVAC hiện nay gần như bỏ qua.

Thực tế, khá nhiều hệ thống airflow balancing kém không phải do AHU hay quạt, mà do chọn damper chưa phù hợp.

Chọn OBD Chỉ Vì “Nghe Cao Cấp Hơn”

Nhiều người nghĩ OBD luôn tốt hơn VCD.

Điều này không đúng hoàn toàn.

Nếu hệ duct đơn giản hoặc airflow không yêu cầu balancing quá kỹ, VCD vẫn có thể đáp ứng rất tốt.

Không Tính Tới Áp Suất Và Airflow Thực Tế

Một số công trình chỉ chọn damper theo kích thước duct mà chưa đánh giá:

• Static pressure.
• Lưu lượng gió.
• Độ dài tuyến ống.
• Số lượng nhánh duct.

Điều này có thể khiến balancing airflow khó hơn sau khi vận hành.

Chọn Sai Loại Điều Khiển

Không phải hệ HVAC nào cũng cần motorized damper.

Ngược lại, có những hệ BMS hoặc công trình automation nếu chỉ dùng tay gạt sẽ gây khó khăn khi vận hành sau này.

Không Quan Tâm Tới Khả Năng Gia Công

Ở nhiều dự án HVAC hiện nay, damper thường được sản xuất theo:

• Shop Drawing.
• AutoCAD.
• BIM/Revit.
• Kích thước thực tế.

Do đó việc làm việc với đơn vị có khả năng gia công theo yêu cầu thường giúp hạn chế khá nhiều lỗi phát sinh trong quá trình lắp đặt.

OBD Có Phải Là Loại Damper Quan Trọng Trong HVAC Không?

Có.

Đặc biệt ở các hệ HVAC thương mại hoặc hệ thống airflow balancing phức tạp.

Tuy nhiên điều quan trọng không phải là “phải dùng OBD”, mà là hiểu rõ khi nào OBD thực sự phù hợp.

Trong thực tế HVAC, việc chọn đúng loại damper thường quan trọng hơn việc chọn loại “đắt hơn” hoặc “nhiều chức năng hơn”.

Và đây cũng là cách mà nhiều kỹ sư MEP hoặc nhà thầu HVAC thường tiếp cận khi triển khai hệ thống airflow balancing cho công trình thực tế.

Báo Giá Van OBD Phụ Thuộc Những Yếu Tố Nào?

Đây là câu hỏi mà gần như bộ phận mua hàng hoặc nhà thầu HVAC nào cũng quan tâm khi bắt đầu triển khai hệ thống duct.

Tuy nhiên trên thực tế, van OBD không có một mức giá cố định cho mọi công trình.

Chi phí sản xuất thường phụ thuộc vào khá nhiều yếu tố như:

• Kích thước damper.
• Loại vật liệu.
• Độ dày tôn.
• Tay gạt hay motor.
• Sơn tĩnh điện hoặc mạ kẽm.
• Áp suất hệ thống.
• Tiêu chuẩn kỹ thuật dự án.
• Số lượng đặt hàng.

Ở các dự án HVAC thương mại hiện nay, phần lớn van OBD thường được gia công theo kích thước thực tế thay vì sử dụng hàng có sẵn.

Do đó báo giá thường cần dựa trên:

• Shop Drawing.
• AutoCAD.
• BIM/Revit.
• Kích thước duct thực tế.
• Yêu cầu airflow balancing.

Những Câu Hỏi Thường Gặp Về Van OBD

Van OBD Có Dùng Cho Return Air Được Không?

- Có. Trên thực tế, OBD được sử dụng cho cả:

• Supply air.
• Return air.
• Exhaust air.

Tùy theo mục tiêu airflow balancing của hệ HVAC.

Van OBD Có Phải Là Van Chống Cháy Không?

- Không. Đây là hai loại damper hoàn toàn khác nhau. OBD dùng để điều chỉnh và cân bằng lưu lượng gió.

Trong khi đó:

• FD (Fire Damper).
• MFD (Motorized Fire Damper).

lại liên quan tới yêu cầu ngăn cháy trong hệ HVAC.

Van OBD Có Cần Motor Không?

- Không bắt buộc. Phần lớn hệ HVAC thông thường hiện nay vẫn sử dụng OBD tay gạt.

Motorized OBD thường xuất hiện ở:

• Hệ BMS.
• Hệ automation.
• Smart Building.
• HVAC điều khiển trung tâm.

Van OBD Có Sản Xuất Theo Kích Thước Riêng Được Không?

- Có. Đây gần như là hình thức phổ biến nhất hiện nay.

Nhiều dự án HVAC yêu cầu damper được sản xuất theo:

• Kích thước duct thực tế.
• AutoCAD.
• Shop Drawing.
• BIM/Revit.

để phù hợp với hệ thống thi công tại công trình.

TENGDA Có Nhận Gia Công Van OBD Theo Yêu Cầu Không?

- Có. Hiện nay phần lớn van OBD trong các hệ HVAC thương mại đều được gia công theo kích thước thực tế thay vì sử dụng sản phẩm tiêu chuẩn cố định.

TENGDA nhận gia công van OBD theo:

• Kích thước yêu cầu.
• Shop Drawing.
• AutoCAD.
• BIM/Revit.
• Tiêu chuẩn kỹ thuật dự án.

Ngoài van OBD, TENGDA còn cung cấp nhiều dòng damper và phụ kiện HVAC khác như:

• Van VCD.
• Van FD.
• Van MFD.
• Cửa gió HVAC.
• Miệng gió điều hòa.
• Plenum Box.
• Phụ kiện duct HVAC.

Điều này giúp nhà thầu hoặc đơn vị MEP dễ đồng bộ vật tư HVAC cho toàn bộ công trình thay vì làm việc với quá nhiều nhà cung cấp khác nhau.

Trong thực tế, với các hệ airflow balancing phức tạp, việc làm việc trực tiếp với đơn vị có kinh nghiệm sản xuất damper HVAC thường giúp giảm khá nhiều lỗi phát sinh trong quá trình commissioning và TAB sau này.

Đơn Vị Cung Cấp Phụ Kiện HVAC Uy Tín Và Gia Công Theo Yêu Cầu

Đối với các dự án HVAC, sản phẩm chỉ là một phần của bài toán.

Khả năng gia công theo bản vẽ, hỗ trợ kỹ thuật, tiến độ sản xuất và mức độ đồng bộ vật tư mới là yếu tố ảnh hưởng trực tiếp tới quá trình triển khai thực tế.

TENGDA hiện cung cấp và gia công nhiều nhóm sản phẩm HVAC như:

• Van gió HVAC.
• Miệng gió HVAC.
• Cửa gió HVAC.
• Plenum Box.
• Phụ kiện duct.

theo yêu cầu thực tế của từng công trình.

Đối với các dự án cần OEM hoặc sản xuất theo Shop Drawing, việc làm việc trực tiếp với đơn vị sản xuất thường giúp kiểm soát tiến độ và hạn chế các vấn đề sai lệch kích thước trong quá trình thi công.

Nếu đang triển khai hệ thống airflow balancing hoặc cần lựa chọn đúng loại damper cho từng tuyến duct, nhiều kỹ sư HVAC thường tham khảo thêm bài viết VCD Và OBD Khác Nhau Thế Nào? trước khi chốt phương án damper cho công trình.

Liên Hệ Tư Vấn & Đặt Hàng

Nếu bạn đang cần tìm đơn vị cung cấp chất lượng cao, hãy liên hệ ngay với chúng tôi để được tư vấn và báo giá tốt nhất.

CÔNG TY TNHH NGŨ KIM TENGDA VIỆT NAM

Hotline: 0333.681.228 - 0932.119.897

Địa chỉ: Số 260, đường Trịnh Hoài Đức, tổ 4, khu phố Long Bình, Phường Tân Hiệp, Thành phố Hồ Chí Minh

Mail: Dangdat2019@gmail.com

Website: www.tengdavietnam.com
