Có Bao Nhiêu Loại Van Gió HVAC? Hướng Dẫn Chọn Đúng Cho Từng Hệ Thống Thông Gió

Van Gió HVAC Đóng Vai Trò Gì Trong Hệ Thống Thông Gió?

Khi nhắc đến hệ thống HVAC, nhiều người thường quan tâm đến AHU, FCU, Chiller hoặc hệ thống ống gió. Tuy nhiên, một hệ thống thông gió muốn vận hành ổn định và đúng thiết kế thì không thể thiếu van gió HVAC.

Van gió là thiết bị được lắp đặt trên hệ thống ống gió nhằm thực hiện các chức năng như:

• Điều chỉnh lưu lượng gió.
• Cân bằng hệ thống.
• Ngăn cháy lan qua đường ống gió.
• Ngăn gió hồi ngược.
• Điều khiển tự động bằng motor.
• Kiểm soát áp suất trong hệ thống.

Nếu miệng gió là nơi phân phối không khí thì van gió chính là thiết bị giúp kiểm soát luồng không khí đó.

Đây là lý do gần như mọi công trình HVAC đều phải sử dụng nhiều loại van gió khác nhau.

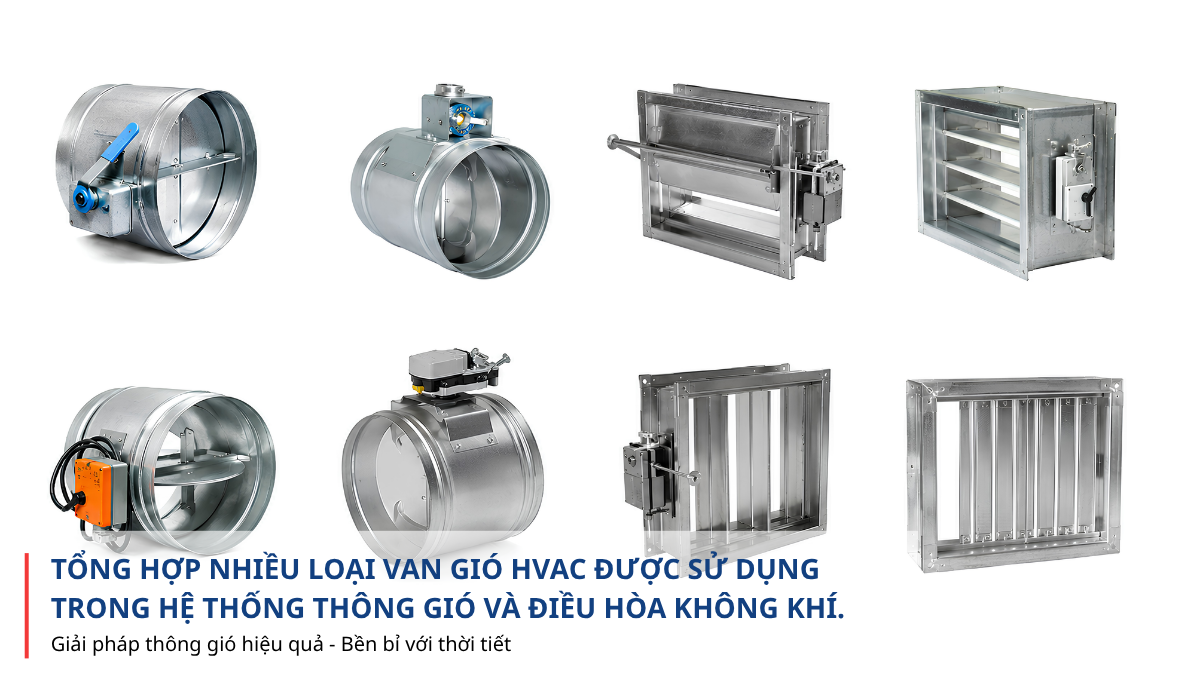

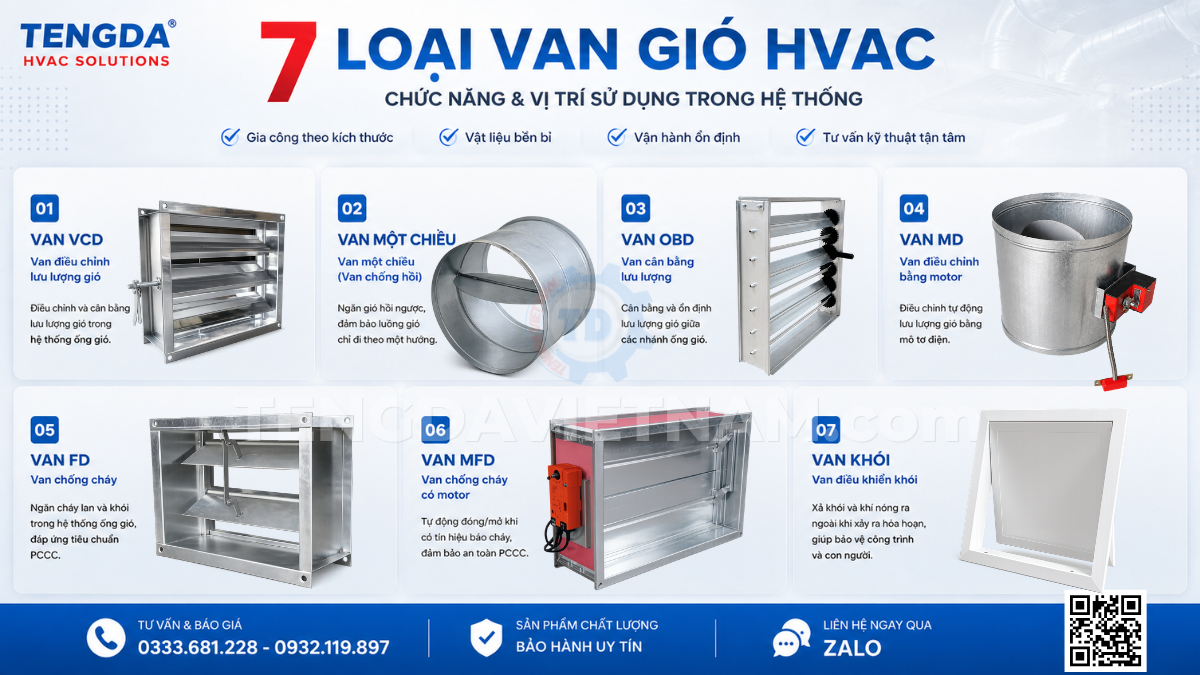

Có Bao Nhiêu Loại Van Gió HVAC Hiện Nay?

Nếu nhìn theo góc độ kỹ thuật HVAC, không có một con số cố định.

Van gió HVAC có thể được phân loại theo:

• Chức năng sử dụng.
• Cơ chế điều khiển.
• Mức độ tự động hóa.
• Yêu cầu phòng cháy chữa cháy.
• Loại công trình.

Đây cũng là lý do nhiều người dễ nhầm lẫn giữa:

• Van VCD
• Van OBD
• Van FD
• Van MFD
• Van MD
• Van NRD
• Backdraft Damper

Mặc dù đều được gọi là van gió HVAC nhưng nhiệm vụ của từng loại hoàn toàn khác nhau.

Nếu Chia Theo Chức Năng HVAC, Có Những Nhóm Van Gió Nào?

Đây là cách phân loại được các kỹ sư HVAC và tư vấn MEP sử dụng phổ biến nhất.

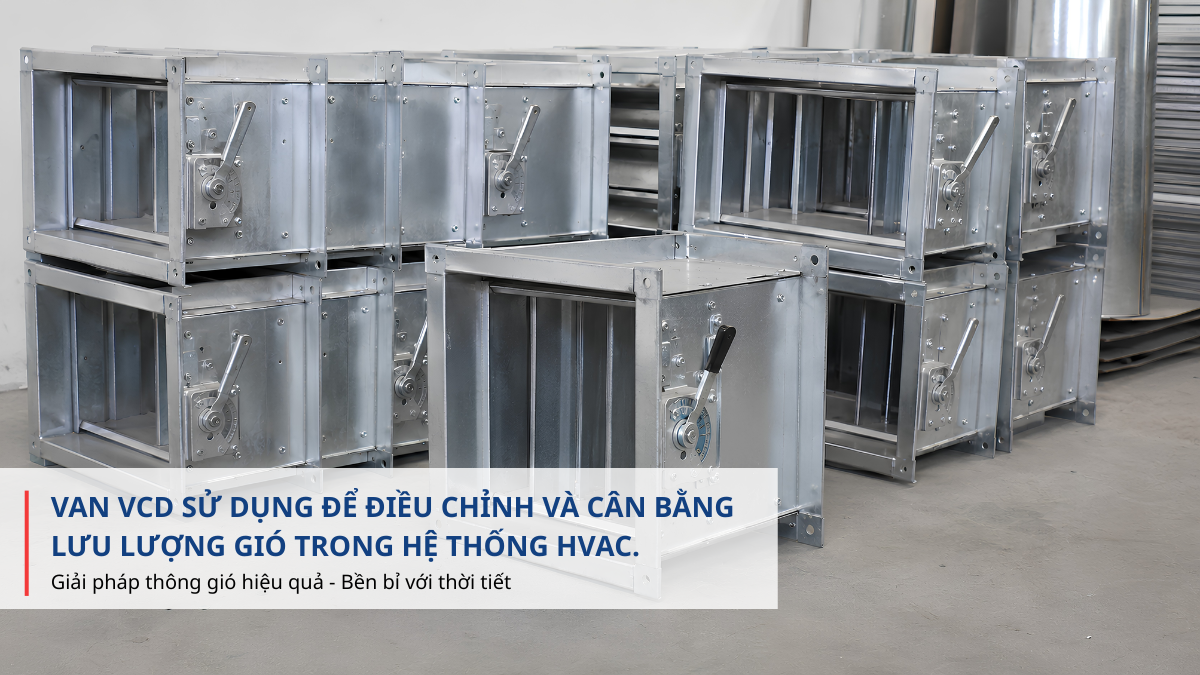

Van Điều Chỉnh Lưu Lượng Gió

Nhóm này có nhiệm vụ điều chỉnh hoặc cân bằng lưu lượng không khí trong hệ thống.

Các sản phẩm phổ biến gồm:

• Van VCD
• Van OBD

Đây là nhóm van xuất hiện nhiều nhất trong các hệ thống HVAC hiện nay.

Van được lắp tại các nhánh ống gió nhằm cân bằng lưu lượng giữa các khu vực sử dụng.

Nếu bạn đang tìm hiểu dòng sản phẩm này, có thể tham khảo:

Van Chống Cháy HVAC

Đây là nhóm van đặc biệt được sử dụng để ngăn cháy lan qua hệ thống ống gió.

Các sản phẩm phổ biến gồm:

• Van FD (Fire Damper)
• Van MFD (Motorized Fire Damper)

Khi nhiệt độ vượt ngưỡng thiết kế, van sẽ tự động đóng lại nhằm hạn chế sự lan truyền của lửa và khói.

Nhóm sản phẩm này thường xuất hiện trong:

• Trung tâm thương mại
• Chung cư
• Khách sạn
• Bệnh viện
• Nhà máy

Van Chống Hồi Lưu

Trong nhiều hệ thống thông gió, việc không khí chảy ngược chiều là điều cần tránh.

Lúc này các loại van chống hồi lưu sẽ được sử dụng.

Các sản phẩm phổ biến:

• Van NRD
• Backdraft Damper
• Van một chiều HVAC

Nhóm van này giúp:

• Ngăn gió ngược.
• Ngăn côn trùng.
• Hạn chế thất thoát không khí.

Van Điều Khiển Tự Động

Đây là nhóm van được kết nối với motor điện hoặc hệ thống BMS.

Các sản phẩm phổ biến:

• Van MD
• Van MFD
• Motorized Damper

Ưu điểm:

• Điều khiển từ xa.
• Tích hợp tự động hóa.
• Kết nối hệ thống quản lý tòa nhà.

Trong các công trình hiện đại, xu hướng sử dụng van điều khiển tự động ngày càng phổ biến.

Điều Gì Xảy Ra Nếu Chọn Sai Loại Van Gió HVAC?

Đây là một trong những nguyên nhân phổ biến khiến hệ thống HVAC hoạt động không đúng thiết kế.

Ví dụ:

• Dùng VCD thay cho FD.
• Dùng van một chiều thay cho van cân bằng gió.
• Không lắp van chống cháy tại vị trí yêu cầu.
• Chọn sai kích thước van.

Những sai sót này có thể dẫn đến:

• Lưu lượng gió không đạt thiết kế.
• Tăng tổn thất áp suất.
• Độ ồn cao.
• Không đạt yêu cầu PCCC.
• Chi phí vận hành tăng.

Trong các tiêu chuẩn thiết kế HVAC và an toàn cháy nổ, việc lựa chọn đúng loại damper thường được tham khảo từ các hướng dẫn kỹ thuật của ASHRAE và SMACNA nhằm đảm bảo hiệu quả vận hành cũng như an toàn cho công trình.

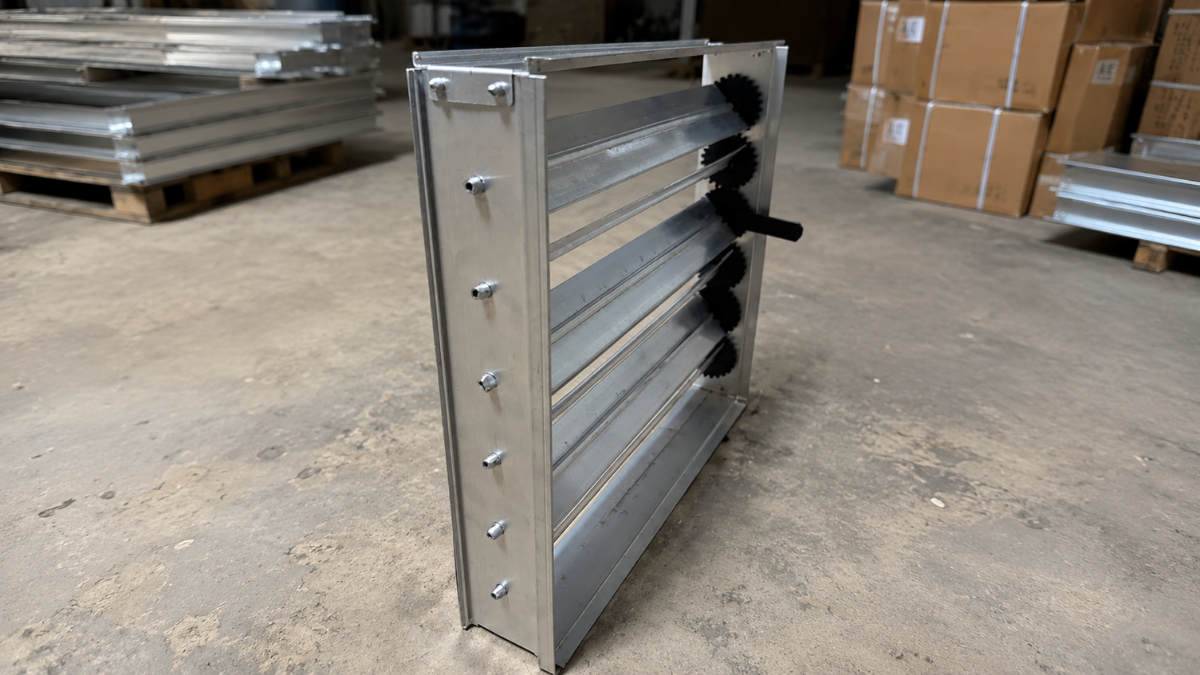

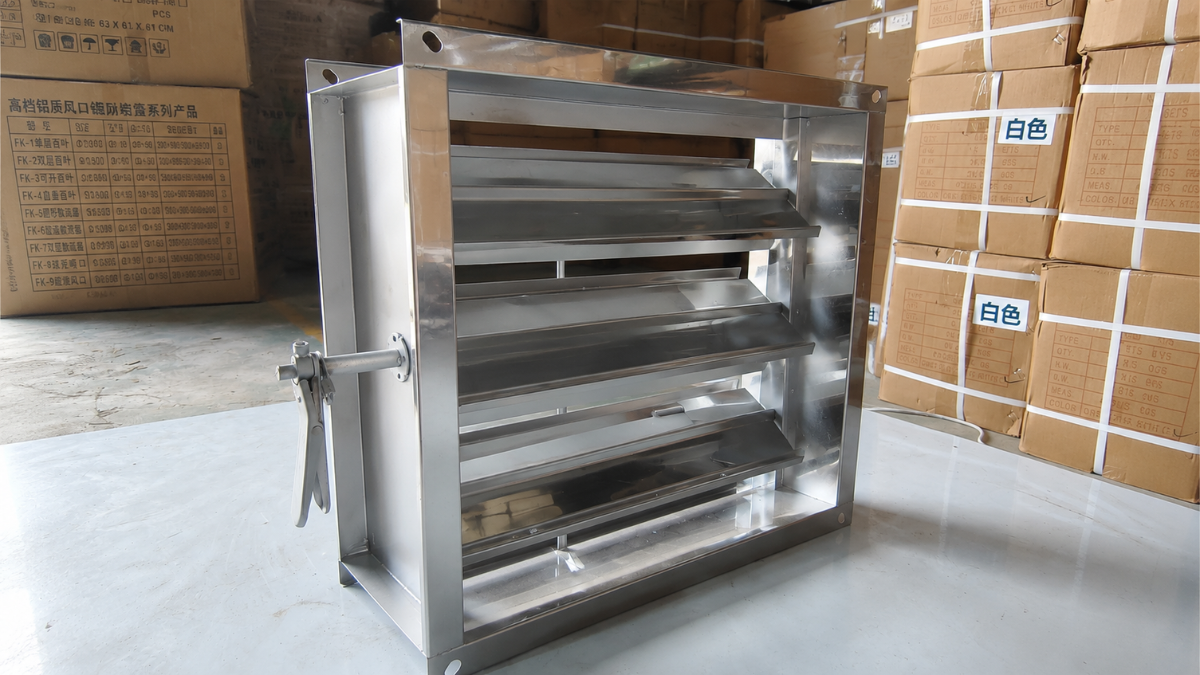

Van VCD Và Van OBD Khác Nhau Như Thế Nào?

Đây là câu hỏi rất nhiều kỹ sư HVAC mới vào nghề hoặc bộ phận mua hàng thường gặp phải.

Trên thực tế, cả VCD và OBD đều thuộc nhóm van điều chỉnh lưu lượng gió. Tuy nhiên cấu tạo và khả năng điều chỉnh lưu lượng có sự khác biệt đáng kể.

Tiêu chí	Van VCD	Van OBD
Tên đầy đủ	Volume Control Damper	Opposed Blade Damper
Chức năng	Điều chỉnh lưu lượng	Điều chỉnh lưu lượng chính xác hơn
Cấu tạo cánh	Cánh song song	Cánh đối xứng
Độ ổn định luồng gió	Trung bình	Cao
Công trình phù hợp	Hệ thống thông thường	Hệ thống yêu cầu cân bằng chính xác

Van OBD thường được sử dụng tại những vị trí cần kiểm soát lưu lượng gió tốt hơn.

Trong khi đó VCD là giải pháp phổ biến và kinh tế hơn cho phần lớn công trình HVAC.

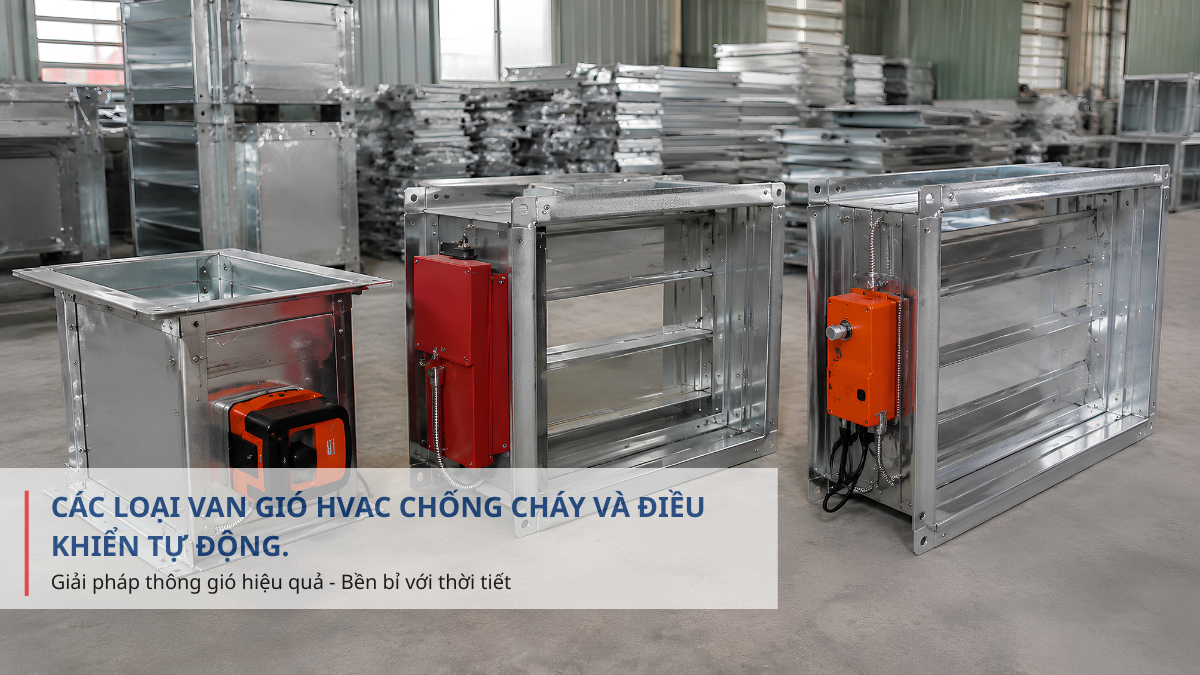

Khi Nào Nên Dùng Van FD, MFD Hoặc MD?

Nhiều người thường nhầm lẫn ba loại van này.

Tuy nhiên mỗi loại phục vụ một mục đích khác nhau.

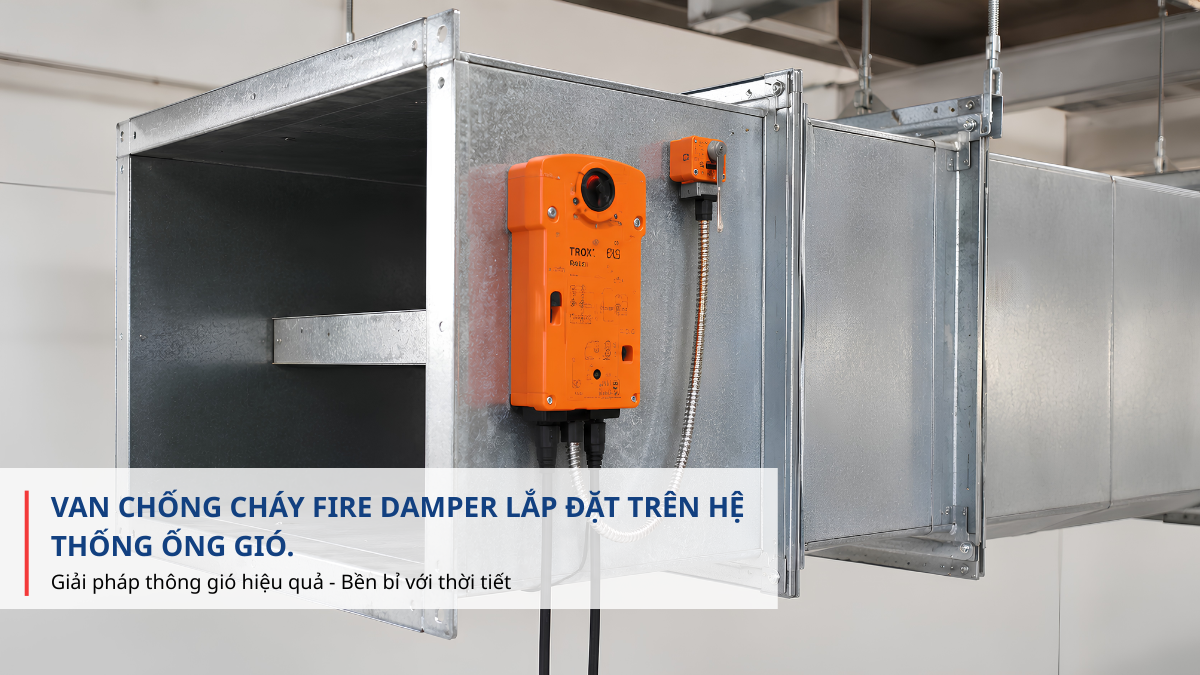

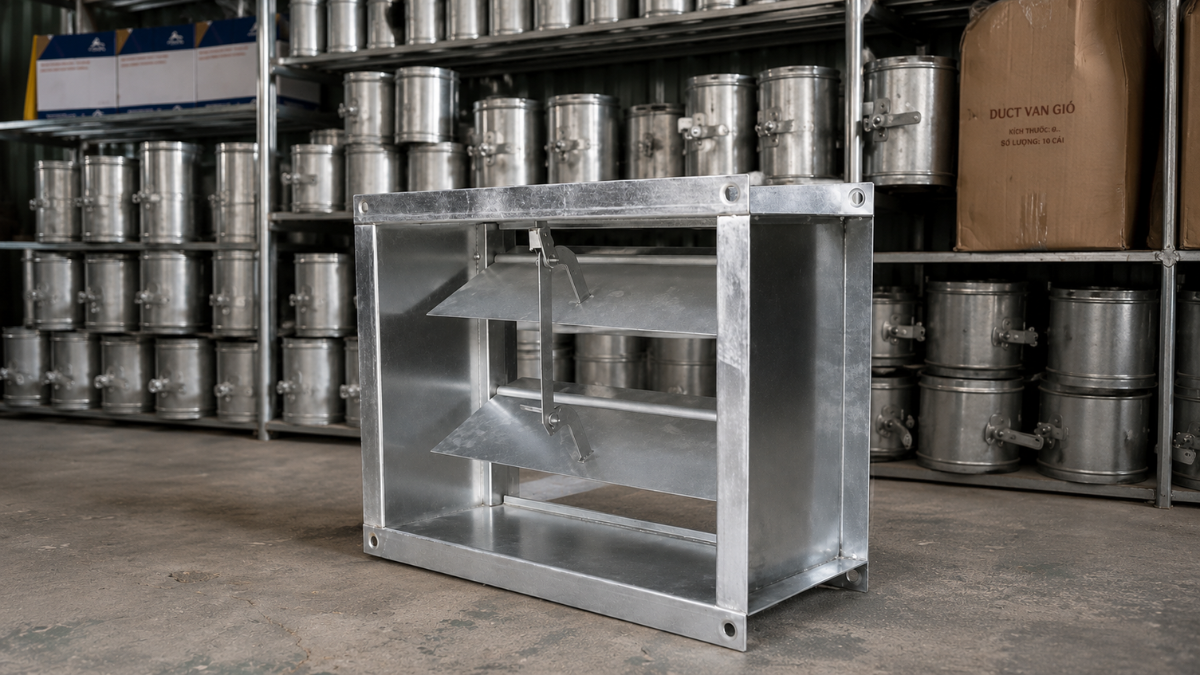

Van FD (Fire Damper)

Mục đích:

• Chống cháy lan.
• Đóng van khi nhiệt độ đạt ngưỡng kích hoạt.

Thường sử dụng tại:

• Tường chống cháy.
• Trục kỹ thuật.
• Khu vực yêu cầu PCCC.

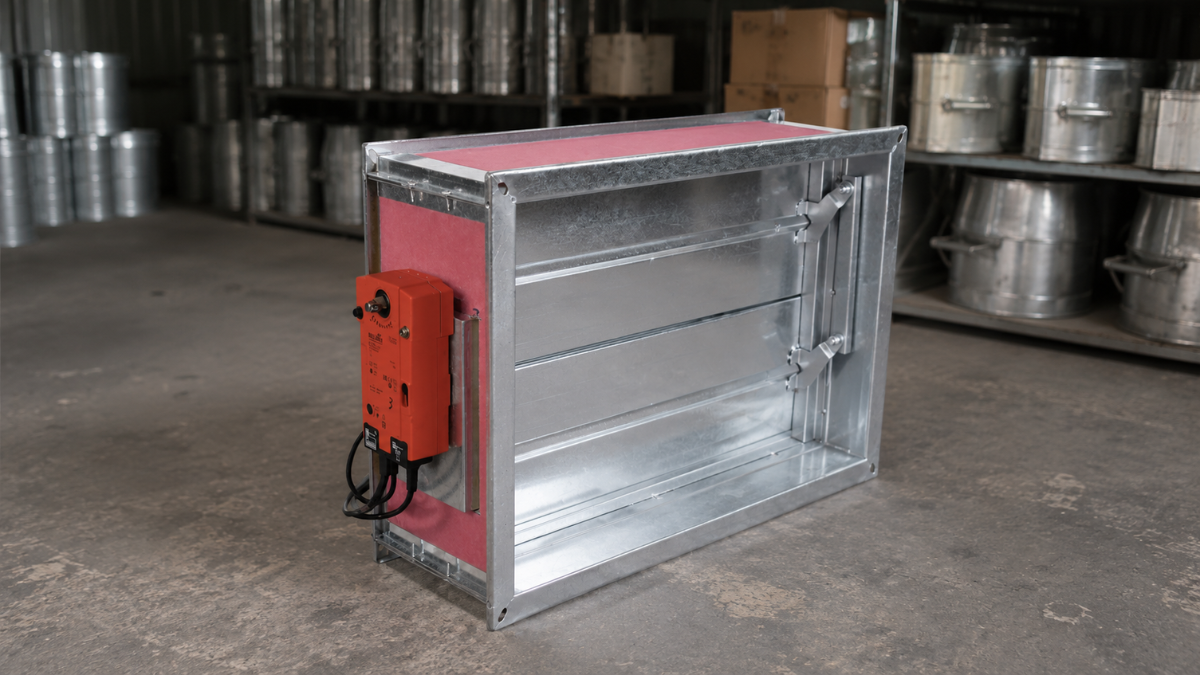

Van MFD (Motorized Fire Damper)

Là phiên bản nâng cao của FD.

Ngoài chức năng chống cháy còn có:

• Motor điều khiển.
• Kết nối tín hiệu.
• Tích hợp hệ thống BMS.

Phù hợp:

• Tòa nhà thông minh.
• Bệnh viện.
• Trung tâm dữ liệu.
• Trung tâm thương mại.

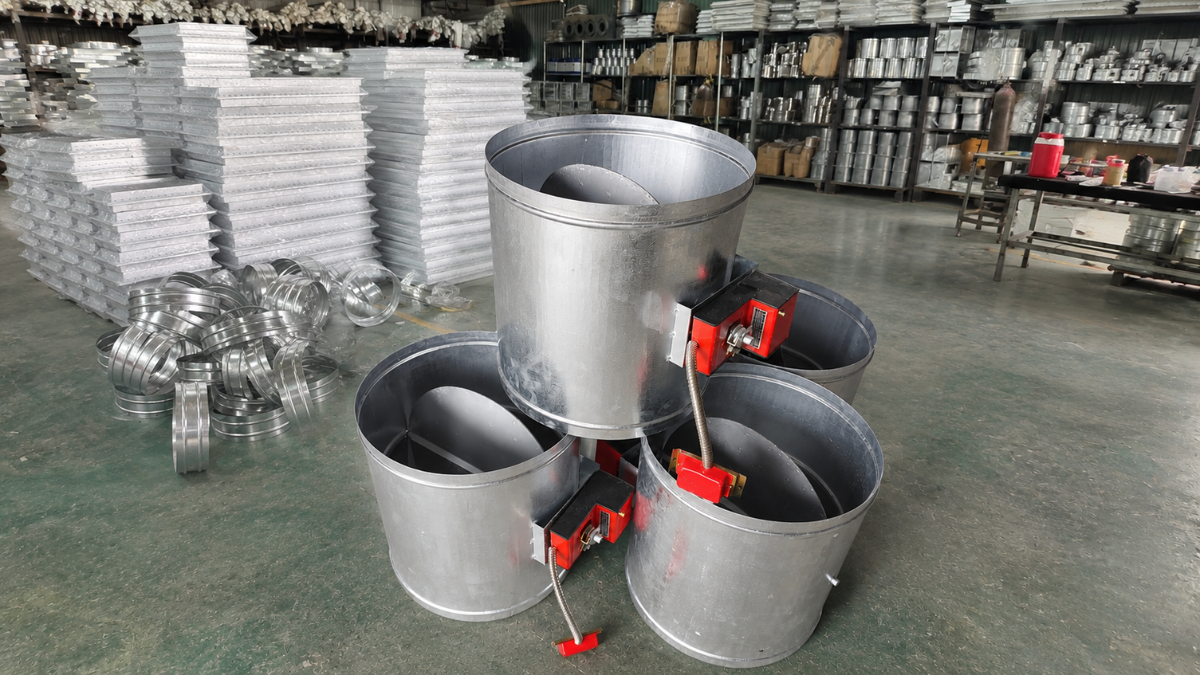

Van MD (Motorized Damper)

Khác với FD và MFD.

MD chủ yếu phục vụ:

• Điều chỉnh lưu lượng gió.
• Điều khiển tự động.
• Kiểm soát áp suất.

Không phải van chống cháy.

Loại Van Gió Nào Phù Hợp Với Từng Công Trình?

Một trong những sai lầm phổ biến là sử dụng cùng một loại van cho mọi dự án.

Thực tế mỗi công trình có yêu cầu khác nhau.

Công trình	Van gió đề xuất
Nhà xưởng	VCD, NRD, FD
Văn phòng	VCD, OBD, FD
Trung tâm thương mại	VCD, OBD, FD, MFD
Khách sạn	OBD, FD, MFD
Bệnh viện	OBD, FD, MFD, MD
Phòng sạch	OBD, MD
Nhà máy thực phẩm	OBD, NRD, FD

Kỹ sư HVAC thường lựa chọn dựa trên:

• Lưu lượng gió.
• Mức độ tự động hóa.
• Yêu cầu PCCC.
• Áp suất hệ thống.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Gió HVAC

Chỉ Quan Tâm Đến Giá Thành

Nhiều đơn vị mua hàng lựa chọn sản phẩm có giá thấp nhất.

Tuy nhiên nếu van không phù hợp với thiết kế HVAC, chi phí sửa chữa và cân bằng hệ thống có thể cao hơn rất nhiều.

Chọn Sai Loại Van Chống Cháy

FD và MFD không thể thay thế hoàn toàn cho nhau.

Việc lựa chọn phải dựa trên yêu cầu thiết kế và tiêu chuẩn PCCC của công trình.

Không Tính Đến Khả Năng Bảo Trì

Một số vị trí lắp đặt rất khó tiếp cận.

Nếu không tính toán ngay từ đầu, việc bảo trì sau này sẽ tốn nhiều thời gian và chi phí.

Không Kiểm Tra Tổn Thất Áp Suất

Van gió luôn tạo ra tổn thất áp suất nhất định.

Nếu chọn sai chủng loại hoặc kích thước, hiệu suất toàn bộ hệ thống có thể bị ảnh hưởng.

Trong quá trình thiết kế hệ thống HVAC, việc lựa chọn đúng miệng gió và van gió luôn phải được xem xét đồng thời để đảm bảo khả năng phân phối không khí hiệu quả.

Việc lắp đặt sai vị trí hoặc lựa chọn sai chủng loại cửa gió cũng là nguyên nhân khiến nhiều hệ thống HVAC hoạt động không đạt thiết kế.

Cần Chuẩn Bị Gì Trước Khi Đặt Hàng Van Gió HVAC?

Để nhận báo giá nhanh và chính xác, khách hàng nên chuẩn bị đầy đủ các thông tin sau.

Kích Thước Van

Bao gồm:

• Chiều rộng.
• Chiều cao.
• Đường kính (đối với van tròn).

Lưu Lượng Gió Thiết Kế

Thông số này giúp xác định loại van phù hợp và kích thước tối ưu.

Áp Suất Làm Việc

Đặc biệt quan trọng đối với:

• Van chống cháy.
• Van motor điện.
• Hệ thống áp suất cao.

Vật Liệu

Phổ biến gồm:

• Tôn mạ kẽm.
• Inox.
• Nhôm.

Tùy thuộc môi trường sử dụng và yêu cầu kỹ thuật.

Có Cần Motor Hay Không?

Nếu hệ thống có BMS hoặc yêu cầu điều khiển tự động, cần xác định ngay từ đầu để lựa chọn MD hoặc MFD phù hợp.

TENGDA Có Nhận Sản Xuất Van Gió HVAC Theo Yêu Cầu Không?

Câu trả lời là có.

TENGDA hiện nhận sản xuất nhiều dòng van gió HVAC theo:

• Kích thước yêu cầu.
• Shop Drawing.
• Bản vẽ AutoCAD.
• BIM/Revit.
• Tiêu chuẩn kỹ thuật của dự án.

Các sản phẩm đang được cung cấp bao gồm:

• Van VCD.
• Van FD.
• Van MFD.
• Van MD.
• Van NRD.

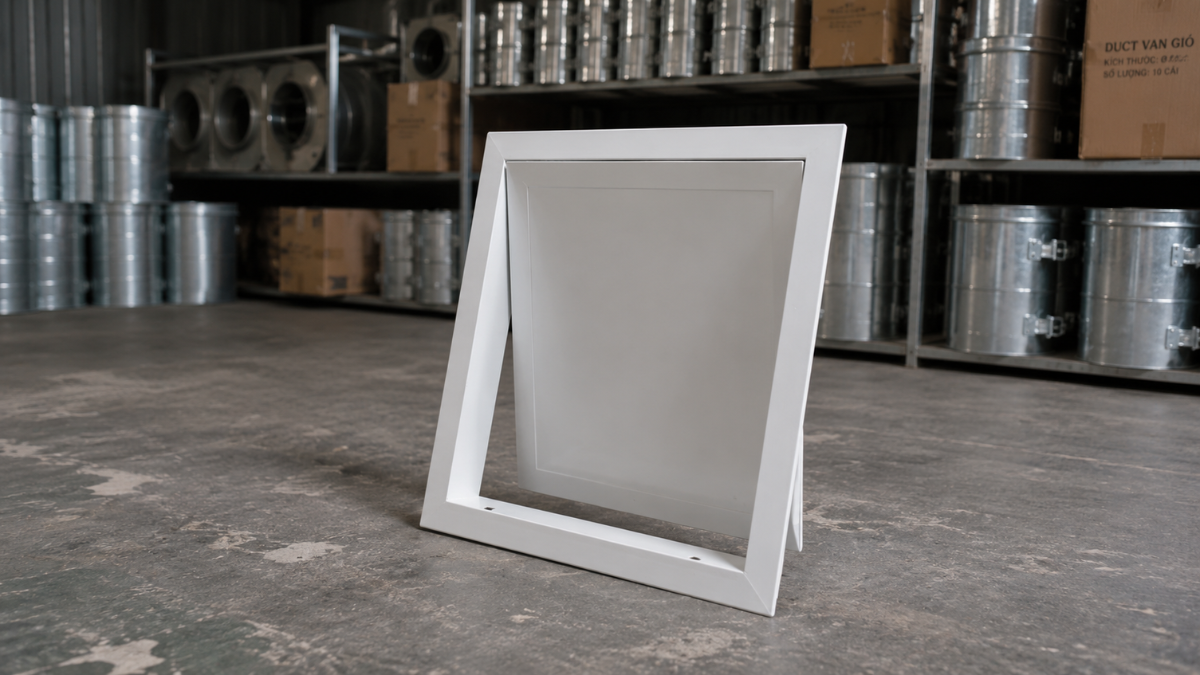

• Van PRD.
• Van một chiều HVAC.

Ngoài van gió, TENGDA còn cung cấp đồng bộ các dòng miệng gió, cửa gió, hộp tĩnh áp và phụ kiện HVAC phục vụ cho nhà máy, văn phòng, khách sạn, trung tâm thương mại và nhiều công trình công nghiệp trên toàn quốc.

Nếu bạn đang tìm kiếm đơn vị sản xuất HVAC trực tiếp thay vì mua qua trung gian, có thể tham khảo thêm bài viết:

Những Câu Hỏi Thường Gặp Về Van Gió HVAC

Van Gió HVAC Có Bắt Buộc Phải Có Trong Hệ Thống Thông Gió Không?

Trong hầu hết các hệ thống HVAC, câu trả lời là có.

Van gió giúp:

• Điều chỉnh lưu lượng không khí.
• Cân bằng hệ thống.
• Kiểm soát áp suất.
• Ngăn cháy lan.
• Ngăn gió hồi ngược.

Nếu không có van gió phù hợp, hệ thống rất khó đạt được lưu lượng thiết kế ban đầu.

Van VCD Và Van OBD Loại Nào Tốt Hơn?

Không có loại nào tốt hơn tuyệt đối.

Mỗi loại được thiết kế cho mục đích khác nhau.

• Van VCD phù hợp với đa số hệ thống HVAC thông thường.
• Van OBD phù hợp với các vị trí cần điều chỉnh lưu lượng chính xác hơn.

Việc lựa chọn phụ thuộc vào thiết kế hệ thống và yêu cầu vận hành thực tế.

Khi Nào Cần Sử Dụng Van Chống Cháy FD?

Van FD thường được lắp đặt tại:

• Vách chống cháy.
• Tường chống cháy.
• Trục kỹ thuật.
• Các vị trí yêu cầu PCCC.

Khi nhiệt độ vượt ngưỡng thiết kế, van sẽ tự động đóng lại nhằm hạn chế cháy lan qua hệ thống ống gió.

Van MFD Và Van FD Khác Nhau Như Thế Nào?

FD hoạt động bằng cơ cấu nhiệt.

MFD được tích hợp thêm motor điều khiển và tín hiệu giám sát.

Điều này giúp MFD phù hợp với:

• Tòa nhà thông minh.
• Trung tâm thương mại.
• Bệnh viện.
• Dự án có hệ thống BMS.

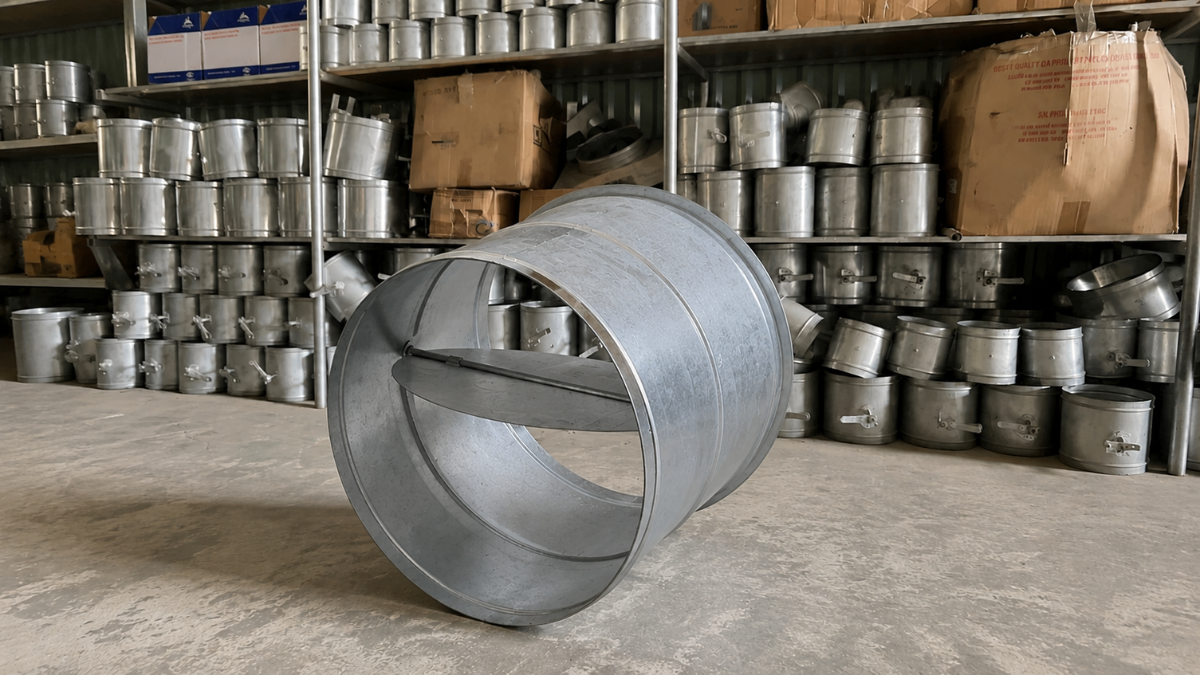

Van NRD Có Chức Năng Gì?

NRD (Non Return Damper) là van một chiều HVAC.

Chức năng chính:

• Ngăn gió hồi ngược.
• Hạn chế thất thoát không khí.
• Hỗ trợ ổn định áp suất hệ thống.

Van thường được lắp tại:

• Hệ thống hút thải.
• Hệ thống tăng áp.
• Hệ thống cấp khí tươi.

Có Nên Sử Dụng Van Gió Motor Điện Không?

Đối với các công trình hiện đại, đây là xu hướng ngày càng phổ biến.

Van motor điện giúp:

• Điều khiển từ xa.
• Tự động hóa hệ thống.
• Kết nối BMS.
• Tối ưu vận hành.

Tuy nhiên chi phí đầu tư sẽ cao hơn so với van tay gạt truyền thống.

Van Gió HVAC Có Thể Sản Xuất Theo Kích Thước Riêng Không?

Có.

TENGDA nhận sản xuất theo:

• Kích thước yêu cầu.
• Shop Drawing.
• AutoCAD.
• BIM/Revit.
• Yêu cầu kỹ thuật riêng của dự án.

Điều này giúp sản phẩm phù hợp với từng hệ thống HVAC cụ thể thay vì phải sử dụng kích thước tiêu chuẩn.

Nên Mua Van Gió Từ Nhà Sản Xuất Hay Đơn Vị Thương Mại?

Đối với các dự án HVAC, làm việc trực tiếp với đơn vị sản xuất thường mang lại nhiều lợi ích hơn như:

• Chủ động tiến độ.
• Kiểm soát chất lượng.
• Hỗ trợ kỹ thuật nhanh hơn.
• Tối ưu chi phí.

Đặc biệt với các dự án có số lượng lớn hoặc yêu cầu gia công theo bản vẽ, nhà sản xuất sẽ có lợi thế rõ rệt.

Đơn Vị Cung Cấp Phụ Kiện HVAC Uy Tín

Van gió là một trong những thành phần quan trọng của hệ thống HVAC, tuy nhiên để hệ thống vận hành hiệu quả còn cần nhiều thiết bị khác như miệng gió, cửa gió, hộp tĩnh áp, phụ kiện kết nối và các giải pháp kiểm soát lưu lượng không khí.

TENGDA Việt Nam hiện sản xuất và cung cấp đa dạng các dòng van gió HVAC phục vụ cho văn phòng, khách sạn, trung tâm thương mại, bệnh viện, nhà máy và các công trình công nghiệp trên toàn quốc.

Danh mục sản phẩm bao gồm van điều chỉnh lưu lượng, van chống cháy, van một chiều, van motor điện cùng nhiều phụ kiện HVAC khác phục vụ cho hệ thống thông gió và điều hòa không khí.

Không chỉ cung cấp sản phẩm, TENGDA còn hỗ trợ khách hàng trong việc lựa chọn giải pháp phù hợp, kiểm tra kích thước theo bản vẽ và phối hợp kỹ thuật nhằm đảm bảo sản phẩm đáp ứng đúng yêu cầu của dự án.
