Damper Ống Gió Là Gì? Phân Biệt VCD, OBD, FD, MFD, VAV Trong HVAC

Trong hệ thống HVAC, damper ống gió không chỉ là một bộ phận đóng mở luồng gió. Tùy vị trí lắp và chức năng thiết kế, damper có thể dùng để điều chỉnh lưu lượng, cân bằng gió, ngăn cháy lan, điều khiển tự động hoặc kiểm soát lưu lượng theo từng khu vực.

Ở Việt Nam, damper thường được gọi chung là van gió, van chỉnh gió hoặc van điều chỉnh lưu lượng gió. Tuy nhiên, nếu gọi tất cả là “van gió” mà không phân biệt VCD, OBD, FD, MFD, VAV thì rất dễ chọn sai sản phẩm, sai vị trí lắp hoặc thiếu thông tin khi báo giá.

Bài viết này giúp nhà thầu M&E, đội thi công ống gió, kỹ thuật công trình, đại lý HVAC và kỹ thuật mua hàng hiểu rõ damper ống gió là gì, từng loại damper dùng ở đâu, khi nào nên dùng VCD, OBD, FD, MFD, VAV và cần gửi thông tin gì để Tengda Việt Nam báo giá đúng yêu cầu.

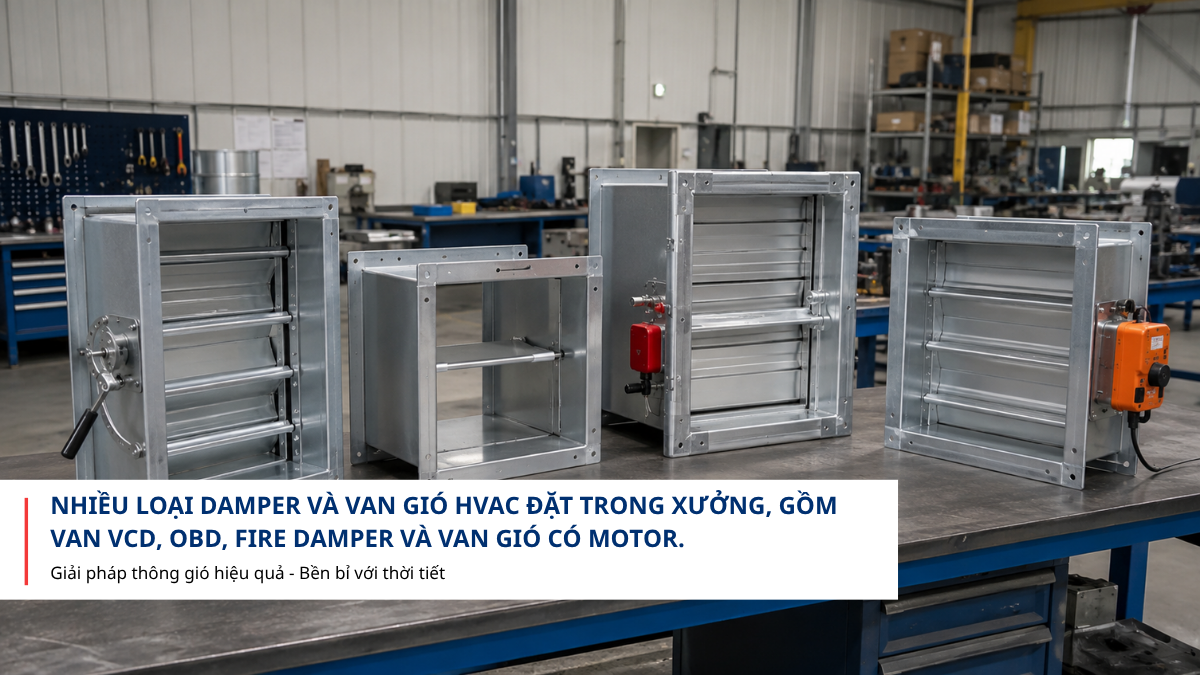

Damper ống gió là gì trong hệ thống HVAC?

Damper ống gió là thiết bị được lắp trong hệ thống ống gió để đóng mở, điều chỉnh hoặc kiểm soát luồng không khí. Tùy từng loại, damper có thể được lắp trên nhánh ống gió, sau cửa gió, tại vị trí xuyên tường ngăn cháy, trên đường gió tươi, hồi gió, hút gió, hút khói hoặc tại từng zone cần điều khiển lưu lượng.

Trong thực tế thi công, damper thường nằm giữa các nhóm thiết bị như quạt, AHU, FCU, ống gió, cửa gió, miệng gió và phụ kiện HVAC. Nếu chọn đúng loại, damper giúp hệ thống dễ cân bằng gió, kiểm soát lưu lượng tốt hơn và thuận lợi hơn khi chạy thử. Nếu chọn sai, hệ thống có thể bị thiếu gió, thừa gió, khó TAB, tăng tiếng ồn hoặc không đúng chức năng thiết kế.

Với nhóm sản phẩm van gió HVAC, khách hàng có thể tham khảo danh mục Van Gió Điều Hòa của Tengda để xem các dòng van gió, damper và phụ kiện điều chỉnh lưu lượng thường dùng trong công trình.

Vì sao không nên gọi tất cả damper là “van gió” giống nhau?

Gọi chung là van gió thì dễ hiểu, nhưng khi đặt hàng hoặc đọc bản vẽ M&E, cần phân biệt rõ từng loại damper. VCD không giống OBD. FD và MFD không phải van cân bằng gió thông thường. VAV cũng không phải van tay gạt đơn giản, mà liên quan đến điều khiển lưu lượng biến thiên theo từng khu vực.

Nếu bản vẽ yêu cầu VCD mà lại dùng OBD, vị trí lắp có thể không phù hợp. Nếu vị trí có yêu cầu ngăn cháy nhưng chỉ dùng van điều chỉnh lưu lượng thông thường, công trình có thể không đạt yêu cầu nghiệm thu liên quan PCCC. Nếu zone cần điều khiển tự động mà dùng van chỉnh tay, hệ thống sẽ không đáp ứng đúng mục tiêu vận hành.

Vì vậy, trước khi hỏi báo giá damper ống gió, nhà thầu nên xác định rõ loại van trên bản vẽ. Nếu chưa chắc, có thể đối chiếu thêm bài Có Bao Nhiêu Loại Van Gió HVAC để hiểu tổng quan các nhóm van gió thường gặp.

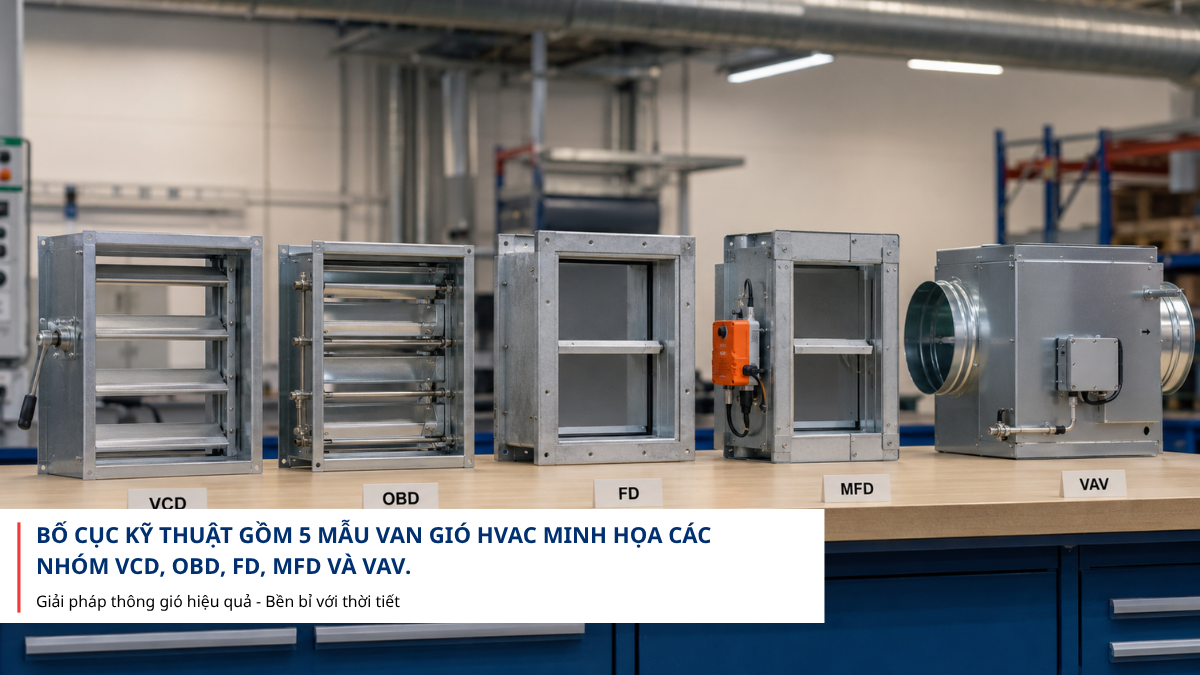

Bảng phân biệt nhanh VCD, OBD, FD, MFD, VAV

Bảng dưới đây giúp phân biệt nhanh các loại damper thường gặp trong hệ thống HVAC. Đây là phần quan trọng khi đọc bản vẽ, bóc tách BOQ hoặc gửi yêu cầu báo giá cho nhà cung cấp.

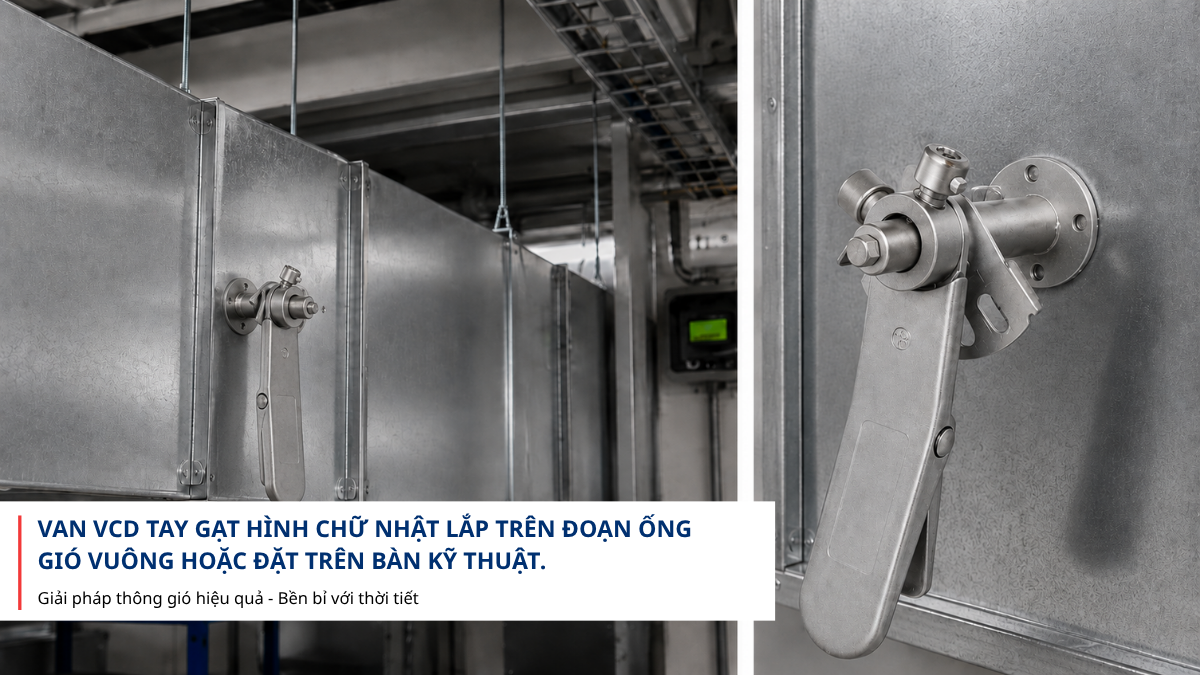

VCD Damper là gì? Khi nào dùng VCD trong ống gió?

VCD là viết tắt của Volume Control Damper, thường được hiểu là van điều chỉnh lưu lượng gió. Đây là loại damper dùng để điều chỉnh lượng không khí đi qua một đoạn ống gió hoặc một nhánh ống gió trong hệ HVAC.

VCD thường được dùng trong hệ cấp gió, hồi gió, hút gió, thông gió nhà xưởng, khu kỹ thuật hoặc các tuyến ống cần cân bằng lưu lượng thủ công. Tùy yêu cầu, VCD có thể dùng tay gạt, tay quay hoặc kết hợp motor điều khiển.

Khi cần tìm hiểu sâu hơn, có thể xem bài Van VCD Là Gì. Với nhóm van điều chỉnh lưu lượng bằng inox, Tengda có sản phẩm Van Gió Điều Chỉnh Lưu Lượng Gió Inox HVAC phù hợp các vị trí cần vật liệu bền, sạch hoặc theo yêu cầu công trình.

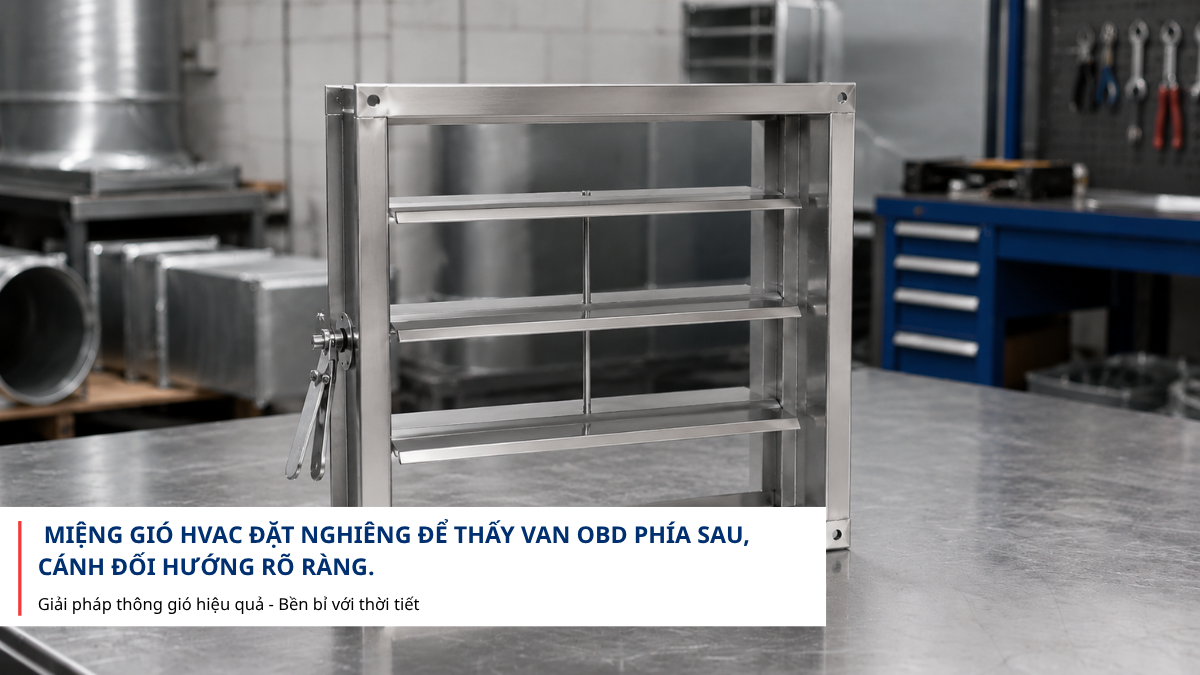

OBD Damper là gì? Khác gì VCD?

OBD là viết tắt của Opposed Blade Damper, thường được dùng để điều chỉnh airflow gần cửa gió hoặc miệng gió. Khác với VCD thường lắp trên nhánh ống gió, OBD thường nằm phía sau miệng gió - cửa gió để cân chỉnh lưu lượng tại từng đầu gió.

Trong thi công thực tế, OBD hữu ích khi cần tinh chỉnh lưu lượng tại từng cửa cấp hoặc cửa hồi. Tuy nhiên, OBD không nên được hiểu là thay thế hoàn toàn cho VCD trên đường ống. Hai loại này cùng liên quan đến điều chỉnh lưu lượng, nhưng khác nhau về vị trí lắp, kích thước, cách thao tác và mục đích sử dụng.

Nếu cần đọc kỹ hơn về OBD, có thể xem bài Van OBD Là Gì để hiểu vai trò của OBD trong cân bằng lưu lượng tại miệng gió.

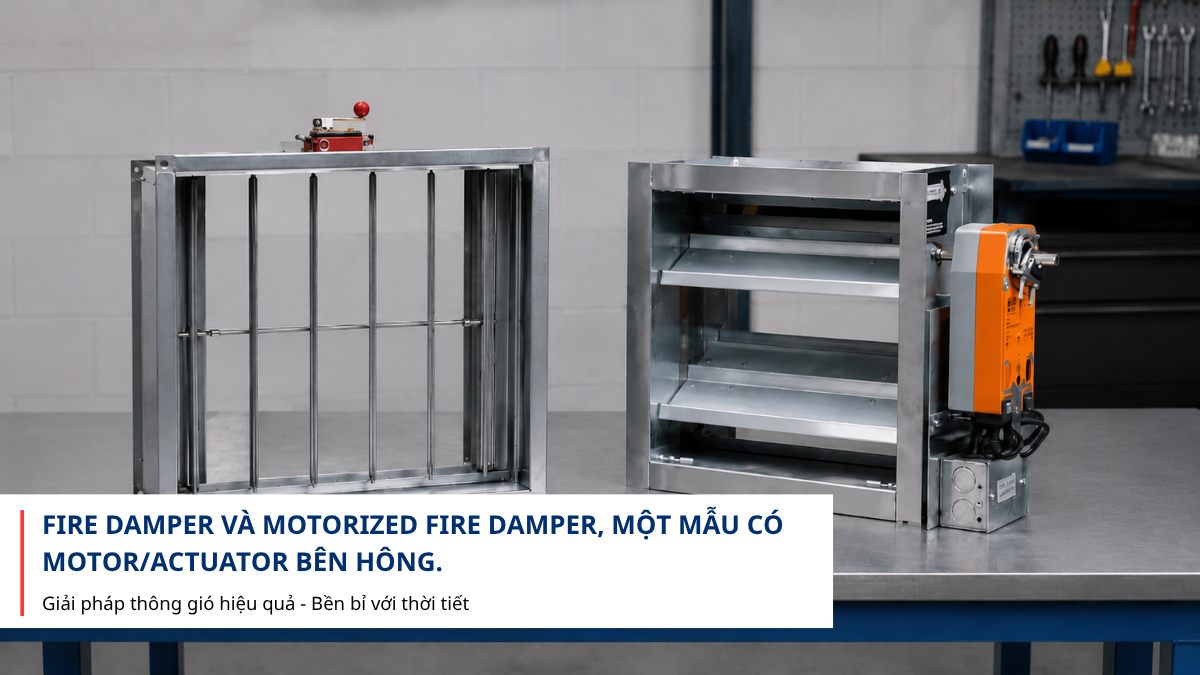

FD và MFD là gì? Nhóm damper liên quan PCCC cần hiểu đúng

FD là Fire Damper, thường được gọi là van chặn lửa hoặc van ngăn cháy lan trong hệ thống ống gió. Nhóm này không dùng để cân bằng gió như VCD hay OBD. Vai trò chính của FD là hỗ trợ ngăn cháy lan qua đường ống gió tại các vị trí có yêu cầu PCCC theo thiết kế.

MFD là Motorized Fire Damper, tức van chặn lửa có motor điều khiển. MFD thường được dùng khi hệ thống yêu cầu tín hiệu điều khiển, kết nối với hệ thống điều khiển hoặc các kịch bản vận hành liên quan HVAC/PCCC. Khi báo giá MFD, cần làm rõ motor, điện áp, tín hiệu điều khiển và yêu cầu kỹ thuật theo bản vẽ.

Với các tuyến ống có yêu cầu an toàn cháy, nhà thầu nên kiểm tra kỹ bản vẽ PCCC/HVAC trước khi đặt hàng. Có thể tham khảo thêm nhóm Van Gió Chống Cháy PCCC HVAC để hiểu đúng vai trò của van PCCC trong hệ thống.

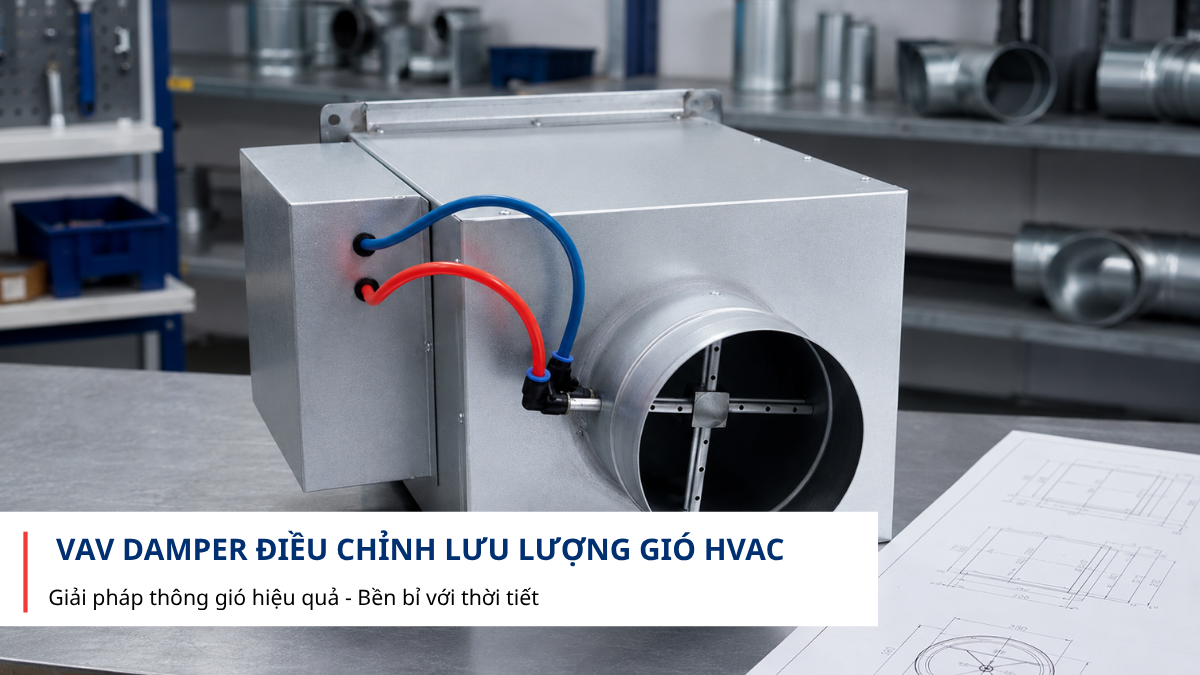

VAV Damper là gì? Khác gì van gió chỉnh tay?

VAV là viết tắt của Variable Air Volume, thường được hiểu là hệ van hoặc hộp điều khiển lưu lượng gió biến thiên theo từng khu vực. Khác với van chỉnh tay, VAV thường liên quan đến actuator, controller, cảm biến hoặc tín hiệu điều khiển để thay đổi lưu lượng theo tải sử dụng.

VAV thường phù hợp với tòa nhà văn phòng, khu vực cần điều khiển độc lập, phòng có tải thay đổi hoặc hệ thống có yêu cầu tự động hóa. Khi báo giá VAV, không nên chỉ gửi kích thước van. Cần làm rõ thông số điều khiển, điện áp, tín hiệu, lưu lượng thiết kế, vị trí lắp và yêu cầu kết nối hệ thống.

Tengda có trang sản phẩm Van VAV Điều Chỉnh Lưu Lượng Gió TD0022 dành cho nhóm nhu cầu điều chỉnh lưu lượng gió theo khu vực. Với vị trí cần motor hoặc bộ truyền động, có thể xem thêm Bộ Truyền Động Điều Chỉnh Gió DL-VII-4S HVAC.

Chọn damper ống gió theo vị trí lắp trong hệ HVAC

Cách chọn damper thực tế nhất là bắt đầu từ vị trí lắp. Một tuyến ống gió có thể có nhiều loại van khác nhau: van chỉnh lưu lượng trên nhánh, van sau miệng gió, van chống cháy tại vị trí xuyên tường, van có motor tại vị trí cần điều khiển và VAV tại zone cần kiểm soát lưu lượng biến thiên.

Chọn sai damper ống gió gây hậu quả gì?

Chọn sai damper không phải lỗi nhỏ. Trong giai đoạn chạy thử, sai loại van có thể làm hệ thống khó cân bằng gió, gió cấp không đều, lưu lượng không đạt, tăng tổn thất áp suất hoặc phát sinh tiếng ồn. Với nhóm liên quan PCCC, dùng sai FD/MFD có thể ảnh hưởng trực tiếp đến yêu cầu nghiệm thu.

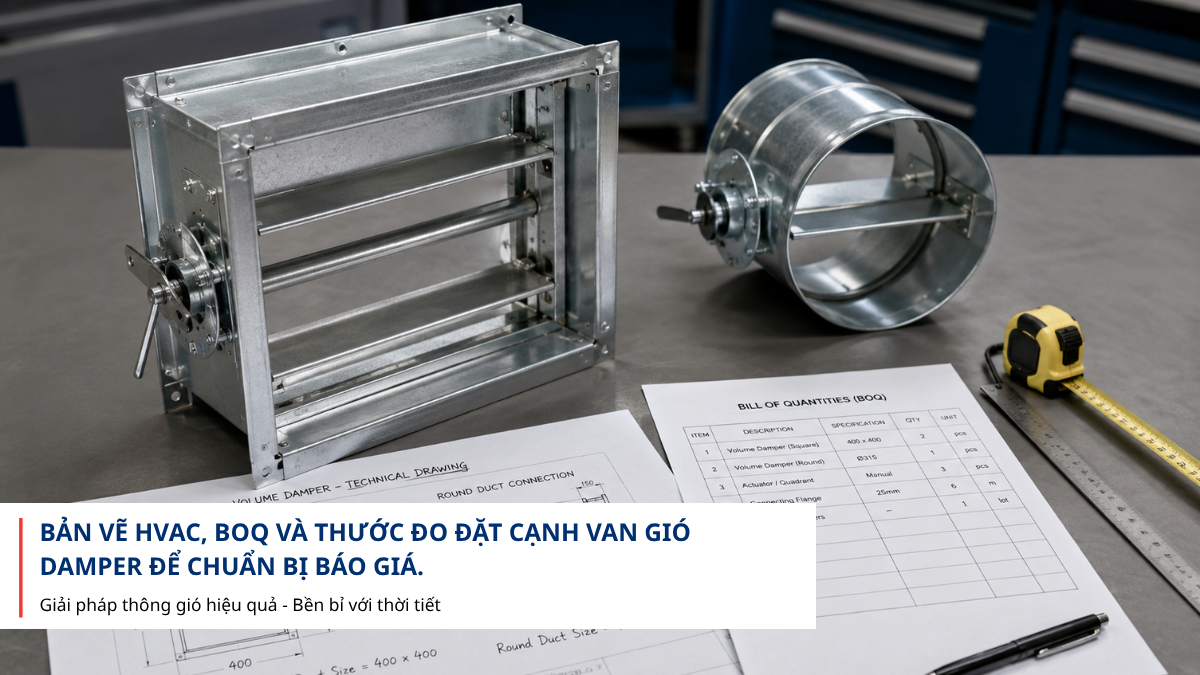

Báo giá damper ống gió phụ thuộc vào yếu tố nào?

Báo giá damper ống gió phụ thuộc vào nhiều yếu tố, không chỉ là kích thước. Cùng một kích thước W x H hoặc đường kính D, giá có thể thay đổi theo loại damper, vật liệu, độ dày, cơ chế điều khiển, motor, yêu cầu PCCC, số lượng và tiến độ giao hàng.

Khi van gió đi kèm cửa gió, miệng gió hoặc phụ kiện điều chỉnh lưu lượng, khách hàng có thể tham khảo thêm nhóm Phụ Kiện Thông Gió để kiểm tra các chi tiết liên quan như tay chỉnh, thanh truyền, bộ điều khiển hoặc phụ kiện lắp đặt.

Nhà thầu M&E cần gửi gì để Tengda báo giá damper nhanh?

Với dự án có nhiều loại van gió, cách gửi thông tin tốt nhất là gửi kèm bản vẽ, BOQ hoặc shop drawing. Nếu chỉ gửi “báo giá damper ống gió” mà không có kích thước, loại van và cơ chế điều khiển, nhà cung cấp sẽ phải hỏi lại nhiều lần.

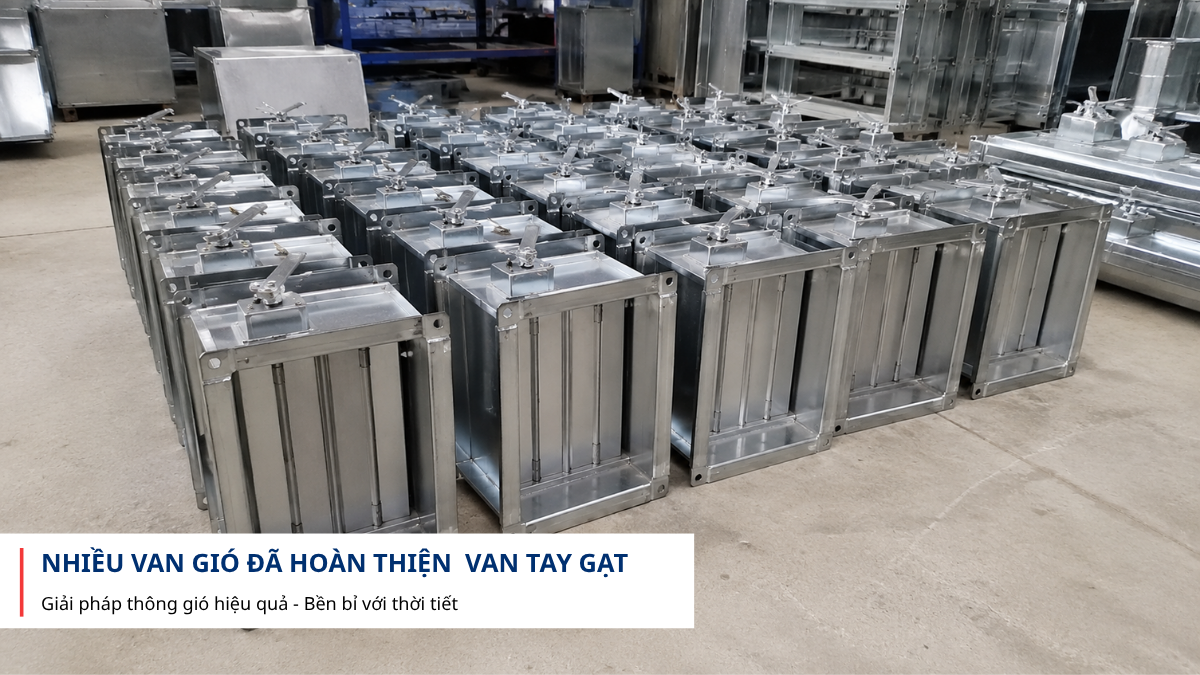

Tengda cung cấp van gió damper HVAC theo yêu cầu công trình

Tengda Việt Nam cung cấp các nhóm van gió, damper ống gió, van điều chỉnh lưu lượng, van gió inox, van VAV, van PCCC và phụ kiện HVAC cho nhà thầu M&E, đại lý HVAC, đơn vị thi công và công trình. Với các sản phẩm theo yêu cầu, khách hàng nên gửi bản vẽ, kích thước, số lượng và vật liệu để được kiểm tra quy cách trước khi báo giá.

Ngoài van gió, Tengda còn cung cấp cửa gió, miệng gió, ống gió và phụ kiện thông gió để hỗ trợ đồng bộ theo nhu cầu dự án. Với nhóm nhôm/inox và van gió theo yêu cầu, Tengda có thể hỗ trợ gia công theo kích thước, bản vẽ và số lượng thực tế. Với nhóm ABS, Tengda cung cấp hàng nhập khẩu theo mẫu và quy cách phù hợp.

Câu hỏi thường gặp về damper ống gió HVAC

Damper ống gió là gì?

Damper ống gió là thiết bị dùng để đóng mở, điều chỉnh hoặc kiểm soát lưu lượng không khí đi qua hệ thống ống gió HVAC. Trong tiếng Việt, damper thường được gọi là van gió hoặc van chỉnh gió.

Damper và van gió có giống nhau không?

Trong thực tế HVAC tại Việt Nam, damper thường được gọi là van gió. Tuy nhiên, cần phân biệt từng loại như VCD, OBD, FD, MFD, VAV vì chức năng, vị trí lắp và cơ chế điều khiển khác nhau.

VCD Damper là gì?

VCD là Volume Control Damper, dùng để điều chỉnh lưu lượng gió trên đường ống hoặc nhánh ống gió. VCD thường dùng trong hệ cấp gió, hồi gió, hút gió hoặc thông gió công nghiệp.

OBD Damper là gì?

OBD là Opposed Blade Damper, thường dùng để điều chỉnh airflow gần cửa gió hoặc miệng gió. OBD thường được lắp phía sau cửa gió để hỗ trợ cân bằng lưu lượng tại từng đầu gió.

VCD và OBD khác nhau ở đâu?

VCD thường lắp trên nhánh hoặc đường ống gió, còn OBD thường lắp sau cửa gió hoặc miệng gió. Cả hai đều hỗ trợ điều chỉnh lưu lượng nhưng khác nhau về vị trí lắp, cấu tạo và mục đích sử dụng.

FD Damper là gì?

FD là Fire Damper, thường gọi là van chặn lửa hoặc van ngăn cháy lan. FD được dùng tại các vị trí ống gió có yêu cầu liên quan đến PCCC theo thiết kế công trình.

MFD Damper là gì?

MFD là Motorized Fire Damper, tức van chặn lửa có motor điều khiển. Loại này thường dùng khi hệ thống cần kết nối tín hiệu điều khiển hoặc yêu cầu vận hành theo kịch bản HVAC/PCCC.

VAV Damper là gì?

VAV là Variable Air Volume Damper, dùng để điều chỉnh lưu lượng gió biến thiên theo nhu cầu từng khu vực hoặc từng zone. VAV thường liên quan đến controller, actuator, cảm biến hoặc tín hiệu điều khiển.

Báo giá damper ống gió cần gửi thông tin gì?

Cần gửi loại damper, kích thước ống gió, vật liệu, số lượng, cơ chế điều khiển, yêu cầu motor hoặc điện áp nếu có, bản vẽ hoặc BOQ để nhà cung cấp kiểm tra đúng quy cách.

Tengda có nhận gia công van gió damper theo kích thước không?

Có. Với nhóm van gió, nhôm và inox, Tengda có thể hỗ trợ gia công theo kích thước, bản vẽ hoặc yêu cầu thực tế của công trình. Khách hàng nên gửi danh sách kích thước, số lượng và vật liệu để được báo giá nhanh hơn.

Kết luận

Damper ống gió là nhóm thiết bị quan trọng trong hệ thống HVAC, nhưng không nên hiểu tất cả damper đều giống nhau. VCD dùng để điều chỉnh lưu lượng trên nhánh ống gió, OBD thường dùng sau cửa gió hoặc miệng gió, FD và MFD liên quan đến yêu cầu PCCC, còn VAV dùng cho điều khiển lưu lượng biến thiên theo khu vực.

Với nhà thầu M&E, đại lý HVAC và kỹ thuật mua hàng, cách làm an toàn nhất là gửi bản vẽ, BOQ, kích thước, loại damper, vật liệu, số lượng và yêu cầu điều khiển ngay từ đầu. Như vậy, quá trình báo giá và gia công sẽ rõ ràng hơn, hạn chế nhầm lẫn giữa các loại van gió và giảm rủi ro khi lắp đặt tại công trình.
