Van OBD Nhôm Gắn Sau Miệng Gió – Gia Công Theo Kích Thước

Van OBD nhôm gắn sau miệng gió là bộ cánh nhôm mở đối hướng, lắp phía sau cổ cửa gió vuông để tinh chỉnh lượng gió ra tại từng miệng. TENGDA Việt Nam gia công van OBD nhôm theo kích thước cổ miệng gió khách gửi, bán riêng hoặc làm kèm cửa gió trong cùng một đơn. Gửi kích thước và số lượng để nhận báo giá.

Van OBD nhôm gắn sau miệng gió là gì?

OBD là viết tắt của Opposed Blade Damper, tức van cánh đối hướng: hai cánh nằm cạnh nhau xoay ngược chiều nhau khi đóng mở. Loại gắn sau miệng gió nằm ngay ở cổ cửa gió, khác với loại OBD lắp giữa đường ống. Vì vậy lượng gió được chỉnh tại miệng ra, từng miệng một.

Cần hiểu kỹ nguyên lý và cách phân biệt OBD với VCD trong đường ống, xem bài van OBD là gì. Muốn so sánh OBD với các loại damper khác như VCD, FD, MFD, VAV, xem bài phân biệt các loại damper ống gió.

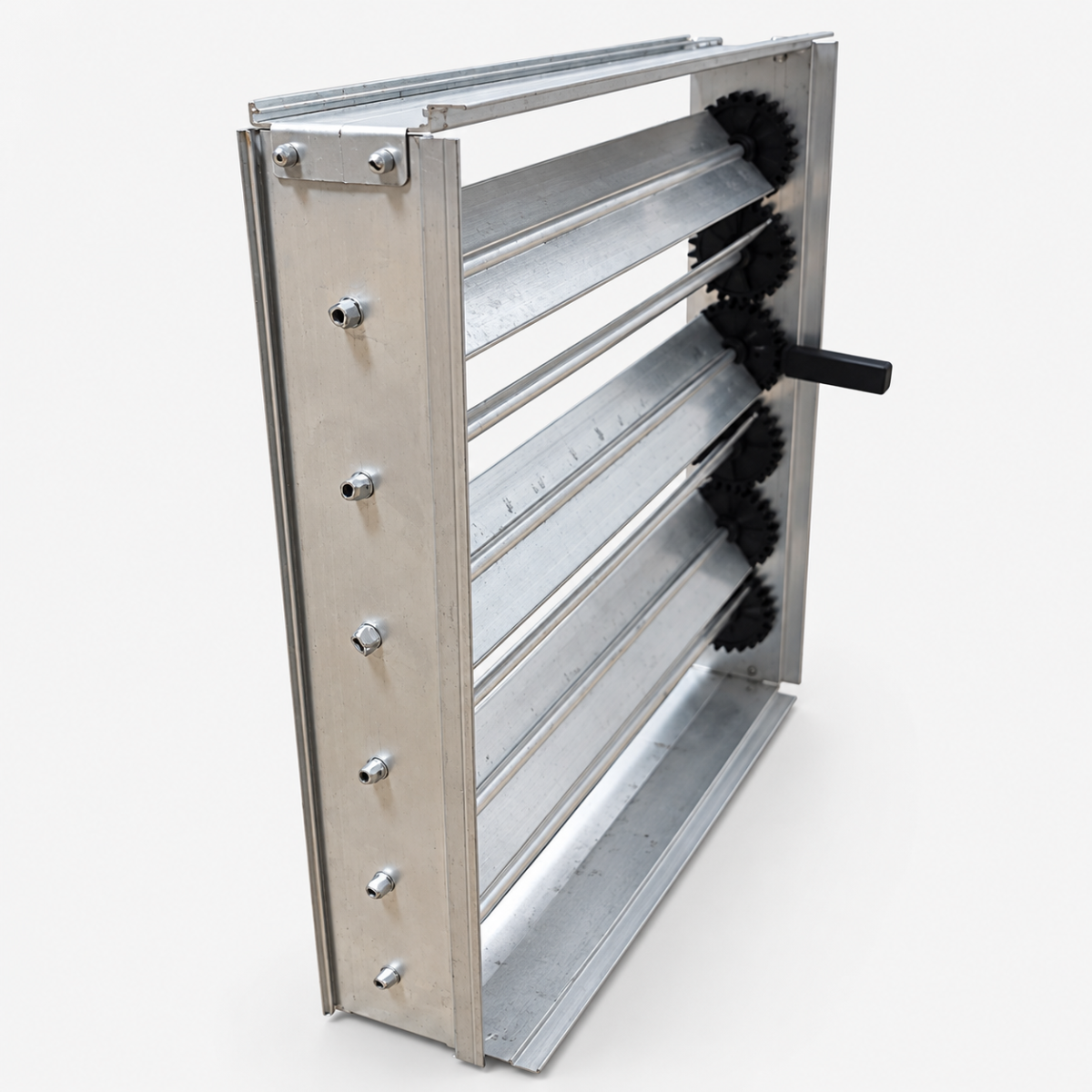

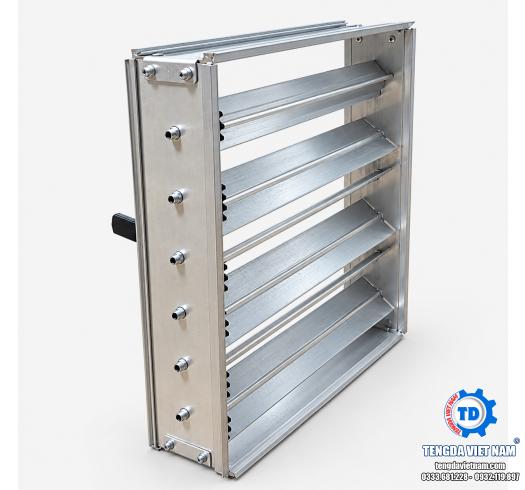

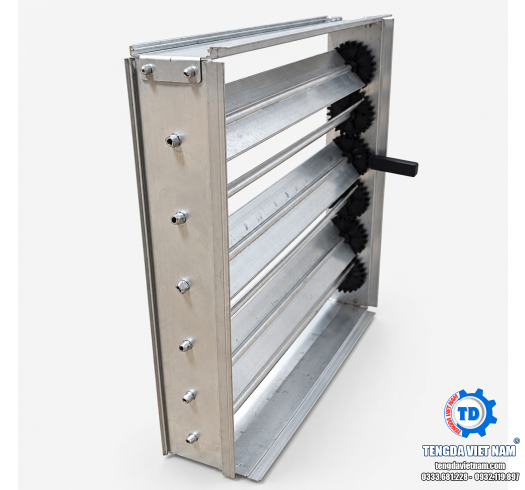

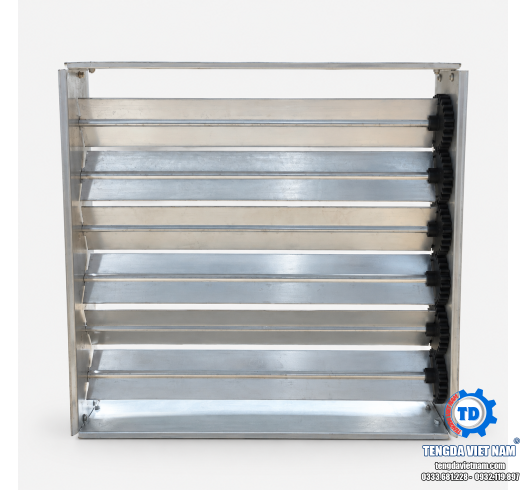

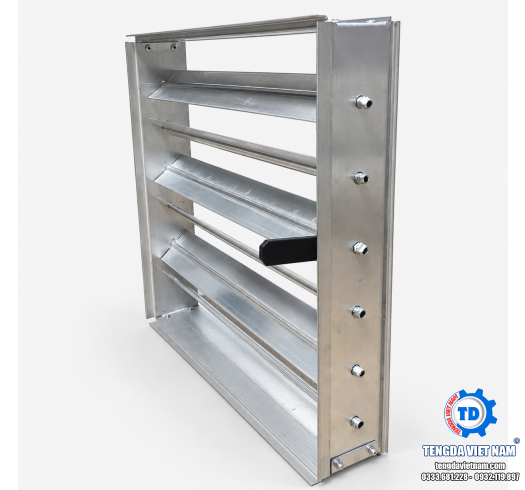

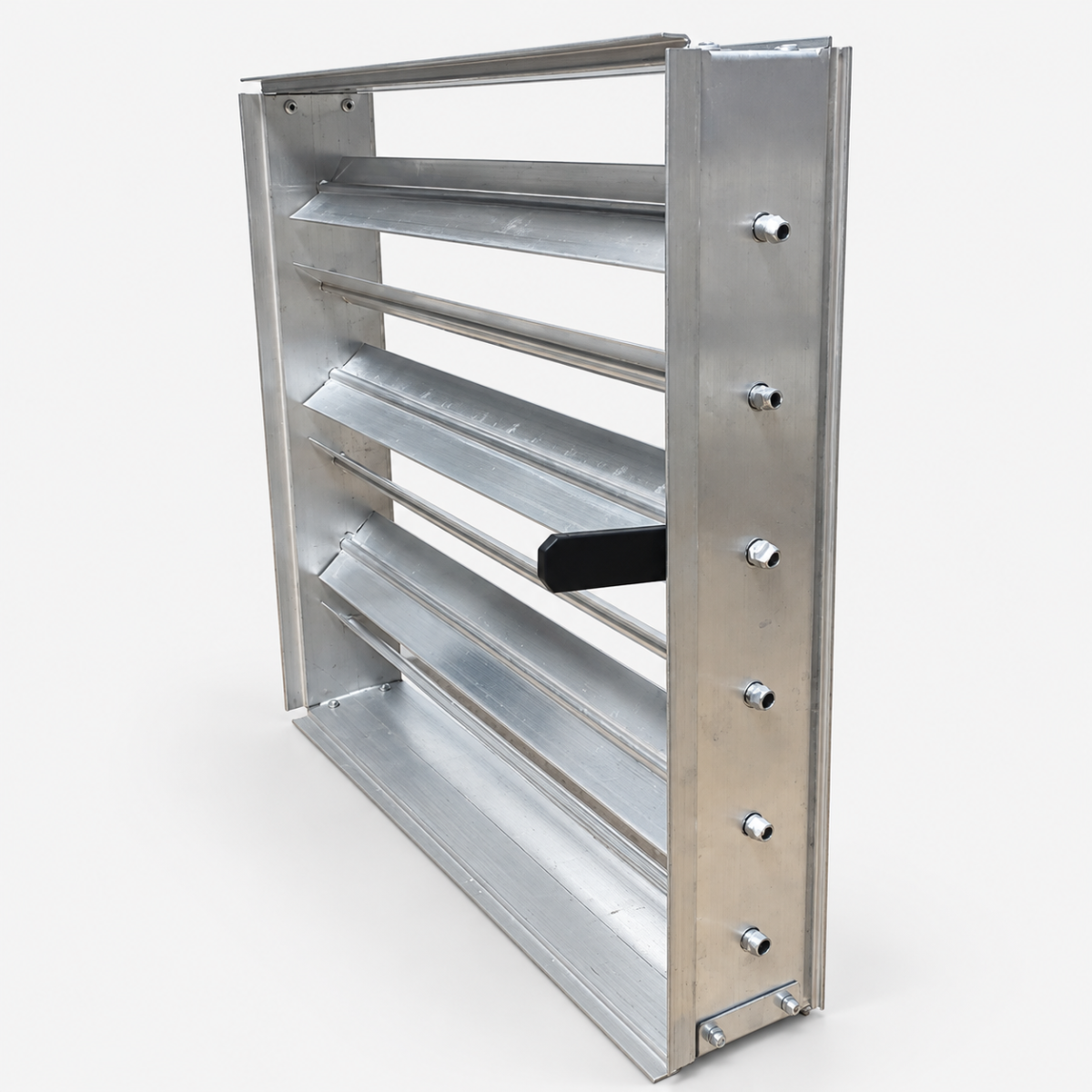

Cấu tạo van OBD nhôm TENGDA

Van gồm bốn phần:

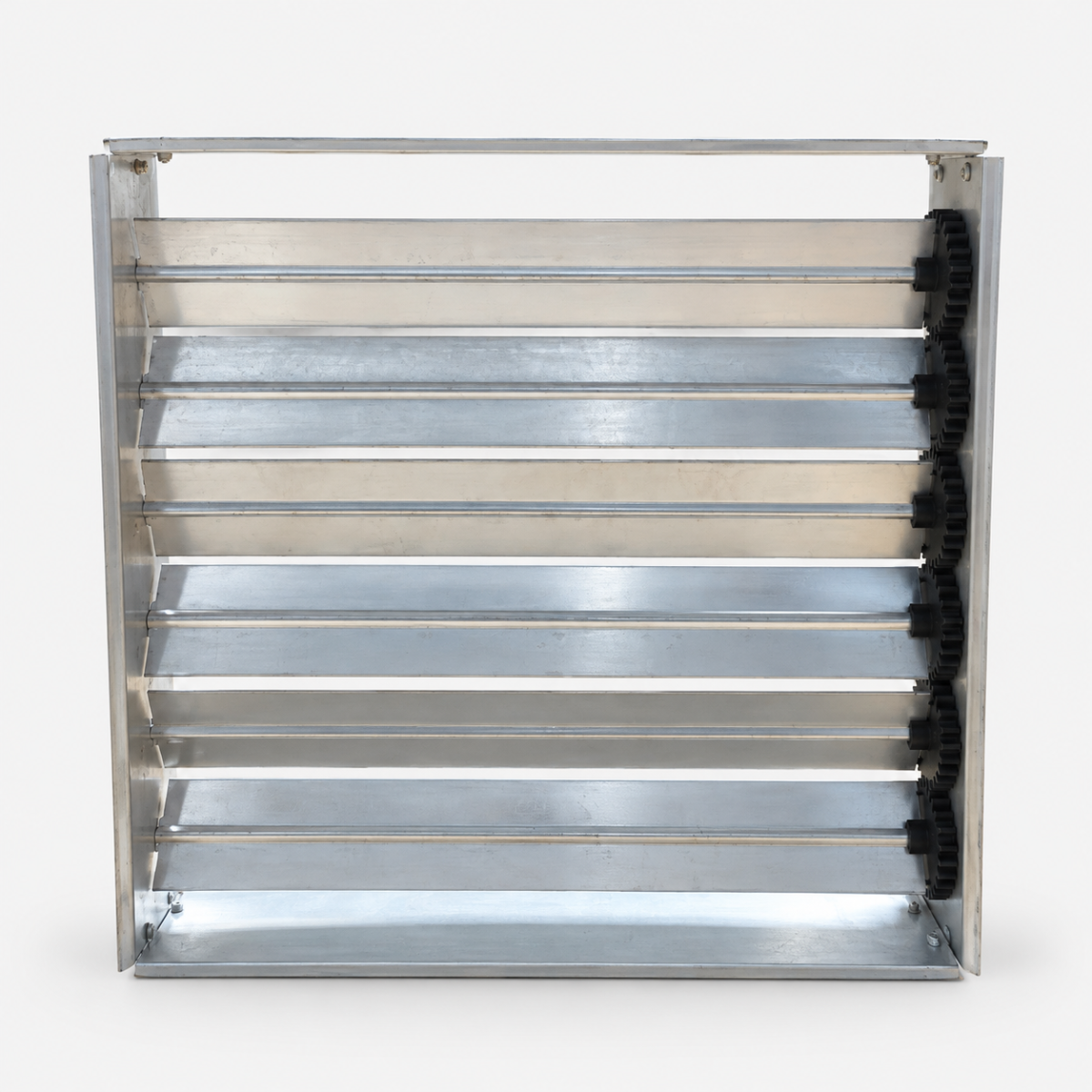

• Khung nhôm: giữ toàn bộ cánh, đặt phía sau cổ cửa gió.
• Cánh nhôm: xếp song song, hai cánh cạnh nhau mở theo hai chiều ngược nhau.

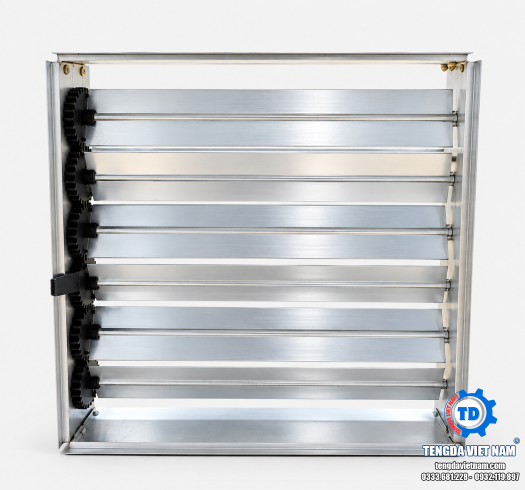

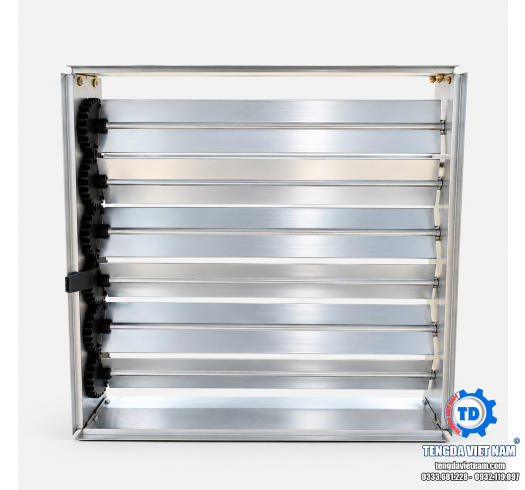

• Bánh răng nhựa: nằm ở một bên khung, ăn khớp với nhau để các cánh đóng mở cùng lúc.
• Tay gạt nhựa: xoay bánh răng để chỉnh độ mở của cánh.

Van dùng cho các loại cửa gió vuông, ví dụ cửa gió khuếch tán vuông nhôm. Công trình đã có sẵn miệng gió thì đặt riêng van. Cần cả hai thì TENGDA làm kèm cửa gió trong cùng đơn.

Đã có van VCD trên ống, có cần thêm OBD sau miệng gió không?

Hai van làm hai việc khác nhau, nên nhiều hệ thống dùng cả hai. Hãng miệng gió Price Industries khuyến nghị dùng van ở nhánh ống phía trước để chỉnh phần lưu lượng lớn, còn van tại miệng gió để tinh chỉnh. Monodraught mô tả OBD sau miệng gió là cách cân bằng gió ngay tại chỗ, thay vì chỉ trông vào van nằm sâu trong đường ống.

Đây là nguyên lý chung của ngành theo tài liệu nhà sản xuất nước ngoài, không phải số liệu đo của TENGDA. Hệ thống cần van nào, đặt ở đâu do bản vẽ thiết kế quyết định. Xem thêm về van trên nhánh ống ở bài van VCD là gì, hoặc các loại van chỉnh gió khác TENGDA đang bán trong danh mục van điều chỉnh lưu lượng.

Đặt van OBD nhôm theo kích thước

Van OBD là hàng gia công, không có kích thước cố định. Khi hỏi giá chỉ cần gửi ba thông tin:

Mua riêng hay mua kèm cửa gió?

Cả hai đều được. Công trình đã có miệng gió thì đặt riêng van OBD theo kích thước cổ. Đang cần cả miệng gió lẫn van thì đặt chung một đơn, TENGDA làm van theo đúng kích thước cổ của cửa gió đi kèm. Cách gửi kích thước cho phần cửa gió xem ở trang báo giá cửa gió theo kích thước.

Năng lực gia công của TENGDA

• Nhôm là vật liệu TENGDA gia công tại xưởng ở Bình Dương (nay thuộc TP.HCM).
• Nhận cả đơn nhỏ lẻ lẫn đơn lô, gia công theo bản vẽ công trình.
• Thời gian sản xuất trung bình 3–5 ngày, tùy số lượng.
• Phản hồi báo giá trong 2 giờ làm việc.
• Giao hàng toàn quốc.
• Có giấy chứng nhận vật liệu.

Lỗi thường gặp khi đặt van OBD

Gửi kích thước mặt miệng gió thay vì kích thước cổ

Van OBD nằm sau cổ miệng gió nên làm theo kích thước cổ. Mặt miệng gió lớn hơn cổ, gửi nhầm số đo mặt thì van làm ra sẽ không lắp vừa.

Dùng OBD để chỉnh lưu lượng cho cả nhánh

Theo khuyến nghị của Price Industries nêu ở trên, phần lưu lượng lớn nên chỉnh bằng van trên nhánh ống, còn OBD dùng để tinh chỉnh tại miệng. Hãng này đưa ra cách phối hợp đó vì lý do độ ồn.

Đặt van và miệng gió ở hai nơi

Mỗi bên làm theo số đo của mình, lệch một chút là van không lắp vừa cổ. Đặt chung một đơn thì van được làm theo đúng cửa gió đi kèm.

Câu hỏi thường gặp về van OBD nhôm

TENGDA có bán van OBD riêng không?

Có. Chỉ cần gửi kích thước cổ miệng gió và số lượng, không bắt buộc mua kèm cửa gió.

Van OBD nhôm lắp được với loại cửa gió nào?

Các loại cửa gió vuông. Nếu cần cả cửa gió, TENGDA có bán và làm kèm trong cùng đơn.

Đặt van OBD cần gửi những gì?

Kích thước cổ miệng gió (rộng × cao, mm), số lượng theo từng kích thước, và loại cửa gió nếu muốn mua kèm.

Van OBD có dùng cho miệng gió hồi không?

Theo tài liệu của các nhà sản xuất nước ngoài như Airfoil và Price Industries, OBD dùng được cho cả miệng gió cấp lẫn miệng gió hồi. Cần dùng cho miệng gió hồi thì ghi rõ khi gửi kích thước, TENGDA kiểm tra theo từng đơn.

Gia công van OBD mất bao lâu?

Trung bình 3–5 ngày, tùy số lượng.
