Van VCD Là Gì Và Vì Sao Hầu Hết Hệ Thống HVAC Đều Có Thiết Bị Này?

Nếu quan sát bên trong một hệ thống ống gió HVAC, bạn sẽ thấy ngoài ống gió còn có rất nhiều thiết bị khác như van gió, Plenum Box, cửa gió và miệng gió. Trong số đó, Van VCD là một trong những loại van xuất hiện nhiều nhất nhưng lại thường bị bỏ qua khi nhắc đến hệ thống HVAC.

VCD là viết tắt của cụm từ Volume Control Damper, hay còn gọi là van điều chỉnh lưu lượng gió. Nhiệm vụ chính của thiết bị này là điều chỉnh lượng không khí đi qua một đoạn ống gió hoặc một nhánh ống gió trong hệ thống HVAC.

Nói đơn giản hơn, nếu hệ thống ống gió giống như mạng lưới giao thông thì Van VCD đóng vai trò như một "trạm điều tiết lưu lượng". Nó giúp kiểm soát lượng không khí đi đến từng khu vực để đảm bảo mỗi phòng hoặc mỗi khu vực nhận được đúng lưu lượng theo thiết kế ban đầu.

Không giống Van FD có chức năng chống cháy hoặc Van MFD vừa chống cháy vừa chống khói, Van VCD được sinh ra với mục tiêu chính là cân bằng và điều chỉnh lưu lượng không khí trong hệ thống.

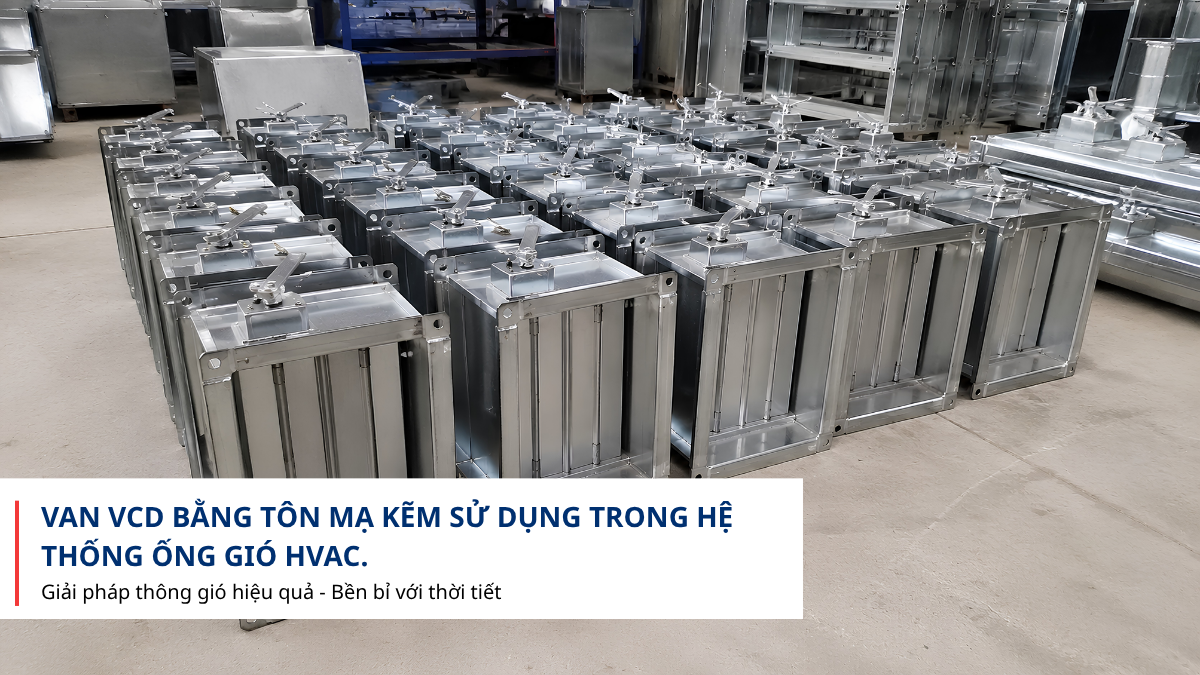

van VCD HVAC thực tế — *Van Vcd HVAC Thực Tế*

Van VCD Hoạt Động Như Thế Nào?

Nhiều người nghĩ rằng Van VCD chỉ đơn giản là đóng hoặc mở đường gió. Thực tế nguyên lý hoạt động của thiết bị này linh hoạt hơn rất nhiều.

Bên trong Van VCD là hệ thống cánh van được liên kết với tay gạt hoặc bộ truyền động. Khi người vận hành điều chỉnh tay gạt, góc mở của các cánh van sẽ thay đổi. Góc mở càng lớn thì lưu lượng gió đi qua càng nhiều. Ngược lại, khi góc mở giảm xuống, lượng không khí đi qua cũng giảm theo.

Điểm quan trọng là Van VCD không chỉ có hai trạng thái đóng và mở hoàn toàn. Thiết bị này có thể được điều chỉnh ở nhiều vị trí khác nhau để đạt được lưu lượng mong muốn. Đây chính là lý do Van VCD được sử dụng trong quá trình cân bằng gió của hệ thống HVAC.

Trong thực tế vận hành, sau khi hệ thống được lắp đặt hoàn chỉnh, kỹ sư HVAC thường tiến hành đo lưu lượng gió tại từng khu vực và điều chỉnh Van VCD cho đến khi các thông số đạt đúng thiết kế.

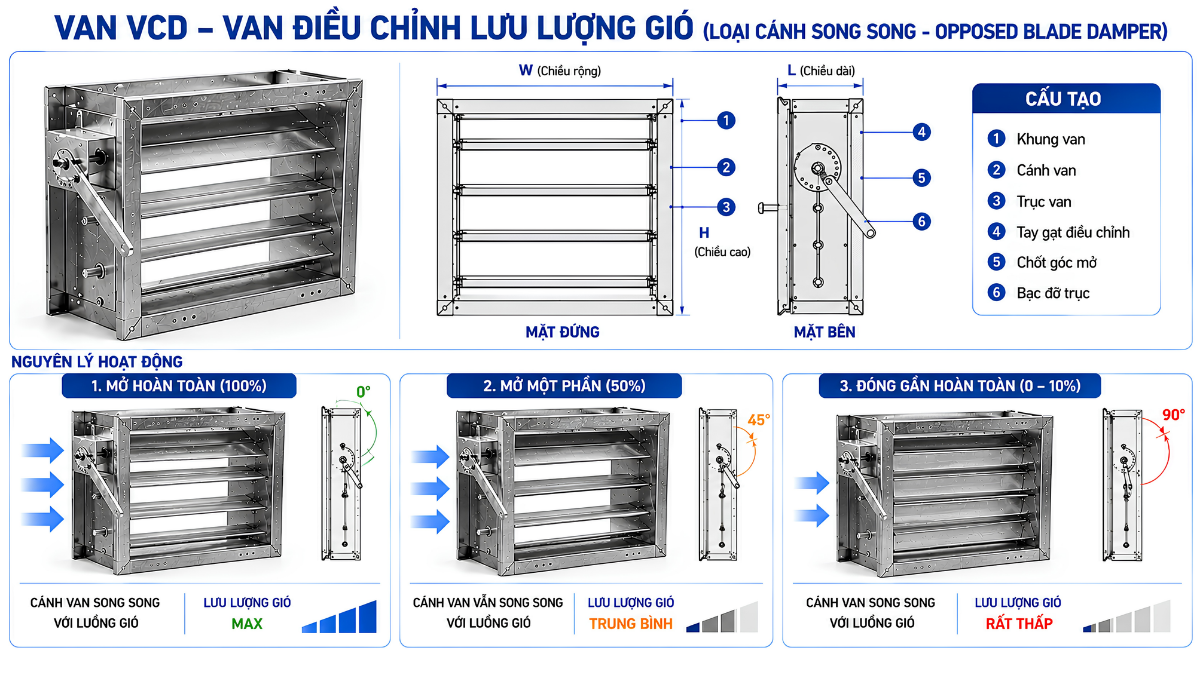

nguyên lý hoạt động van VCD — *Nguyên Lý Hoạt Động Van VCD*

Điều Gì Xảy Ra Nếu Hệ Thống HVAC Không Có Van VCD?

Đây là một trong những nội dung mà rất ít bài viết HVAC hiện nay đề cập.

Nhiều người cho rằng chỉ cần thiết kế đúng kích thước ống gió là hệ thống sẽ tự vận hành ổn định. Tuy nhiên trên thực tế, sau khi thi công hoàn thiện, lưu lượng gió giữa các nhánh gần như luôn có sự sai lệch nhất định do chiều dài đường ống, số lượng cút chuyển hướng, tổn thất áp suất và nhiều yếu tố khác.

Nếu không có Van VCD để điều chỉnh, một số khu vực có thể nhận quá nhiều gió trong khi các khu vực khác lại không đủ lưu lượng. Kết quả là:

Nhiệt độ giữa các phòng không đồng đều.
Một số vị trí quá lạnh hoặc quá nóng.
Tăng tiêu thụ điện năng.
Khó cân bằng hệ thống.
Giảm hiệu quả vận hành HVAC.

Chính vì vậy, đối với các hệ thống HVAC chuyên nghiệp, Van VCD gần như là thiết bị tiêu chuẩn chứ không phải phụ kiện tùy chọn.

Vai Trò Của Van VCD Trong Hệ Thống HVAC

Khi nhìn vào bản vẽ HVAC, Van VCD thường chỉ là một ký hiệu nhỏ trên đường ống gió. Tuy nhiên vai trò của thiết bị này lại ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn bộ hệ thống.

Cân Bằng Lưu Lượng Gió

Đây là chức năng quan trọng nhất.

Van VCD giúp phân phối lưu lượng không khí đồng đều giữa các nhánh ống gió và các khu vực sử dụng khác nhau.

Điều Chỉnh Lưu Lượng Theo Nhu Cầu

Trong một số trường hợp, lưu lượng gió cần được điều chỉnh theo nhu cầu vận hành thực tế. Van VCD cho phép kỹ sư HVAC thực hiện việc này mà không cần thay đổi kết cấu hệ thống.

Hỗ Trợ Tiết Kiệm Năng Lượng

Khi hệ thống được cân bằng đúng cách, quạt và các thiết bị HVAC sẽ hoạt động hiệu quả hơn, từ đó giúp giảm điện năng tiêu thụ.

Hỗ Trợ Quá Trình Commissioning

Trong giai đoạn nghiệm thu và chạy thử hệ thống HVAC, Van VCD là một trong những thiết bị được điều chỉnh nhiều nhất nhằm đưa lưu lượng thực tế về gần với giá trị thiết kế.

Van VCD Thường Được Lắp Ở Đâu?

Một sai lầm khá phổ biến là nghĩ rằng chỉ cần lắp một Van VCD ở đầu hệ thống là đủ.

Trên thực tế, Van VCD có thể xuất hiện tại nhiều vị trí khác nhau tùy theo quy mô và thiết kế của công trình.

Các vị trí phổ biến nhất gồm:

Trên các nhánh ống gió cấp.
Trên các nhánh ống gió hồi.
Trước cửa gió hoặc miệng gió.
Trước Plenum Box.
Trên các tuyến ống chính cần cân bằng lưu lượng.

Đặc biệt trong các hệ thống sử dụng Linear Slot Diffuser hoặc Plenum Box, Van VCD thường được lắp đặt phía trước để điều chỉnh lượng gió cấp đến từng khu vực.

Nếu muốn hiểu rõ hơn vai trò của Plenum Box trong hệ thống phân phối không khí, bạn có thể tham khảo bài viết dưới đây.

Plenum Box Trong Hệ Thống HVAC Là Gì?

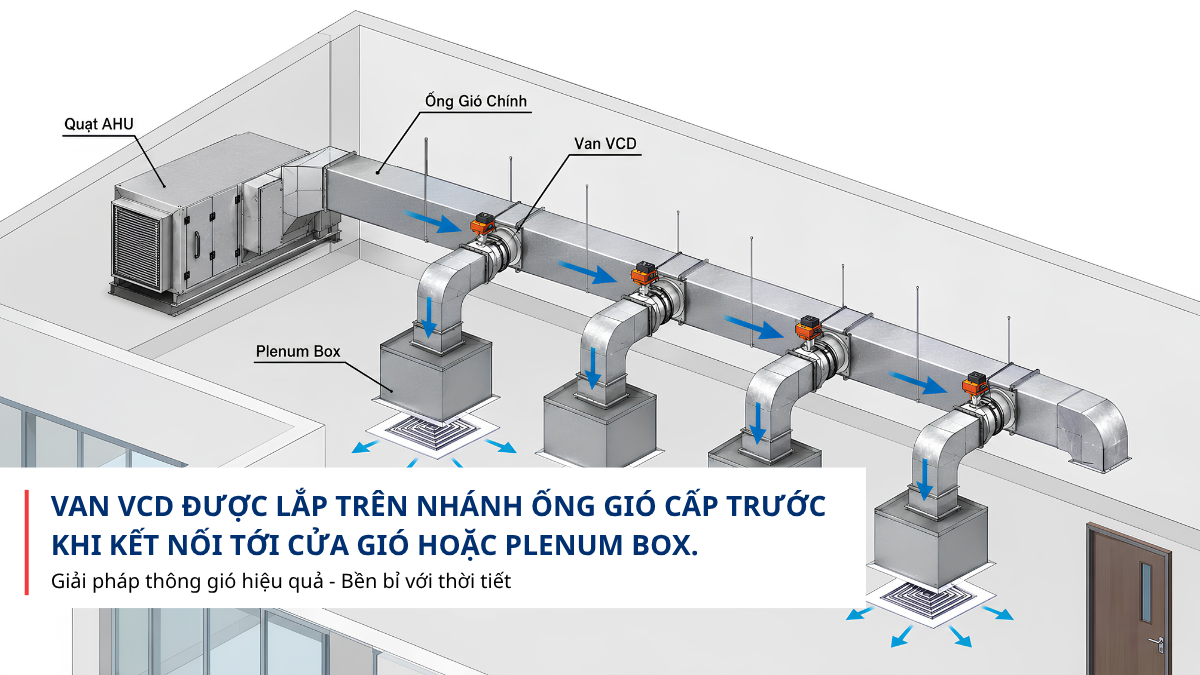

vị trí lắp đặt van VCD trong hệ thống HVAC — *Vị Trí Lắp Đặt Van VCD Trong Hệ Thống HVAC*

Để hiểu bức tranh tổng thể về các loại van đang được sử dụng trong HVAC hiện nay, bạn có thể tham khảo bài viết: Có Bao Nhiêu Loại Van Gió HVAC?

Khi Nào Nên Sử Dụng Van VCD Trong Hệ Thống HVAC?

Sau khi hiểu Van VCD là gì và cách thiết bị này hoạt động, câu hỏi tiếp theo mà nhiều kỹ sư hoặc nhà thầu HVAC thường đặt ra là: có phải hệ thống nào cũng cần lắp Van VCD hay không?

Trên thực tế, không phải mọi vị trí trong hệ thống đều bắt buộc phải có VCD. Tuy nhiên, đối với các hệ thống HVAC có nhiều nhánh ống gió hoặc nhiều khu vực sử dụng khác nhau, Van VCD gần như là thiết bị không thể thiếu.

Van VCD thường được sử dụng trong các trường hợp:

Cần cân bằng lưu lượng giữa nhiều nhánh ống gió.
Cần điều chỉnh lưu lượng đến từng khu vực sử dụng.
Hệ thống có nhiều cửa gió hoặc miệng gió.
Công trình có yêu cầu kiểm soát nhiệt độ chính xác.
Hệ thống cần commissioning và cân bằng gió sau khi lắp đặt.

Đặc biệt đối với các công trình như văn phòng, khách sạn, trung tâm thương mại hoặc bệnh viện, việc cân bằng lưu lượng không khí là yếu tố ảnh hưởng trực tiếp đến sự thoải mái của người sử dụng. Đây là lý do Van VCD xuất hiện rất phổ biến trong các bản vẽ HVAC hiện nay.

Van VCD Và Van OBD Khác Nhau Như Thế Nào?

Đây là nội dung khiến nhiều người nhầm lẫn nhất khi tìm hiểu về van gió HVAC.

Không ít trường hợp khách hàng yêu cầu báo giá Van VCD nhưng thực tế vị trí lắp đặt lại phù hợp với Van OBD hơn. Nguyên nhân chủ yếu là do cả hai đều có chức năng điều chỉnh lưu lượng gió nên dễ bị xem là giống nhau.

Tuy nhiên nếu nhìn dưới góc độ kỹ thuật, đây là hai thiết bị có cấu tạo và mục đích sử dụng khác nhau.

Bảng So Sánh Van VCD Và Van OBD

Tiêu chí	Van VCD	Van OBD
Tên gọi	Volume Control Damper	Opposed Blade Damper
Chức năng chính	Điều chỉnh lưu lượng gió	Điều chỉnh và phân phối lưu lượng đồng đều hơn
Cấu tạo cánh van	Cánh song song	Cánh đối xứng
Vị trí lắp đặt	Trên tuyến ống gió	Thường lắp sau cửa gió hoặc Plenum Box
Khả năng cân bằng gió	Tốt	Tốt hơn tại vị trí cửa gió
Ứng dụng phổ biến	Hệ thống ống gió	Miệng gió và cửa gió

Điểm khác biệt quan trọng nhất nằm ở cách các cánh van hoạt động.

Van VCD thường sử dụng các cánh chuyển động cùng chiều. Trong khi đó Van OBD sử dụng các cánh chuyển động đối xứng, giúp phân phối luồng không khí đều hơn trước khi đi qua cửa gió.

Nói đơn giản:

VCD kiểm soát lưu lượng trong hệ thống ống gió.
OBD hỗ trợ điều chỉnh và phân phối lưu lượng tại điểm cấp gió.

Trong nhiều công trình HVAC hiện đại, hai thiết bị này còn được sử dụng cùng nhau để đạt hiệu quả tối ưu.

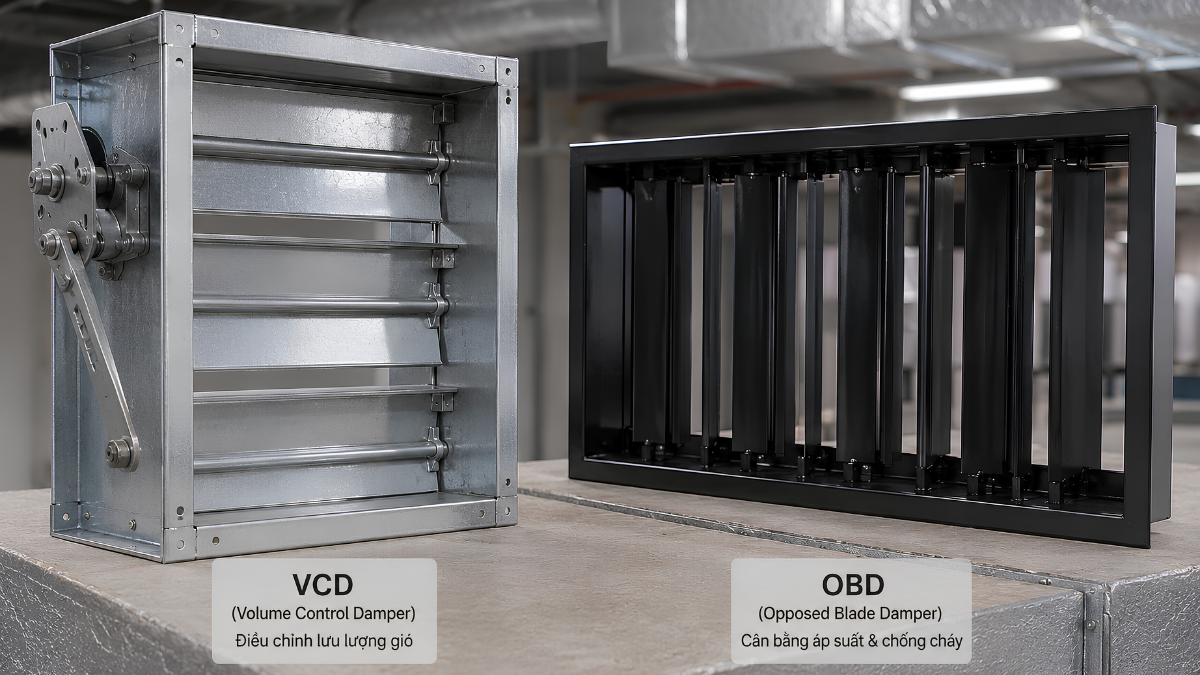

so sánh van VCD và van OBD — *So Sánh Van VCD Và Van OBD*

Nhà Xưởng, Văn Phòng Và Trung Tâm Thương Mại Có Dùng Van VCD Giống Nhau Không?

Câu trả lời là không hoàn toàn giống nhau.

Mặc dù nguyên lý hoạt động của Van VCD không thay đổi, nhưng yêu cầu kỹ thuật của từng loại công trình lại khác nhau.

Văn Phòng

Văn phòng thường có nhiều khu vực nhỏ và yêu cầu kiểm soát nhiệt độ tương đối chính xác. Do đó số lượng Van VCD thường nhiều hơn để dễ cân bằng lưu lượng giữa các khu vực.

Khách Sạn Và Trung Tâm Thương Mại

Các công trình này có mật độ người sử dụng thay đổi liên tục. Hệ thống HVAC thường có nhiều nhánh phân phối khí, vì vậy Van VCD đóng vai trò rất quan trọng trong quá trình commissioning và cân bằng hệ thống.

Nhà Xưởng

Nhà xưởng thường có lưu lượng gió lớn hơn rất nhiều so với văn phòng. Tại đây, Van VCD thường được chế tạo với kích thước lớn hơn và yêu cầu độ cứng vững cao hơn để đảm bảo vận hành ổn định trong thời gian dài.

Những Thông Số Cần Chuẩn Bị Trước Khi Đặt Hàng Van VCD

Một trong những nguyên nhân khiến quá trình báo giá kéo dài là khách hàng chưa xác định rõ thông số kỹ thuật cần thiết. Để quá trình tư vấn và sản xuất diễn ra nhanh hơn, nên chuẩn bị trước các thông tin sau.

Kích Thước Van

Thông số quan trọng nhất.

Có thể là:

Van VCD vuông.
Van VCD chữ nhật.
Van VCD tròn.

Kích thước thường được xác định theo kích thước ống gió.

Vật Liệu

Các lựa chọn phổ biến gồm:

Tôn mạ kẽm.
Inox.
Nhôm.

Tùy môi trường sử dụng mà vật liệu phù hợp sẽ khác nhau.

Loại Điều Khiển

Van VCD hiện nay có thể sử dụng:

Tay gạt cơ khí.
Tay quay.
Động cơ điện.

Việc xác định ngay từ đầu sẽ giúp tránh phải thay đổi thiết kế sau này.

Áp Suất Và Môi Trường Làm Việc

Đối với các hệ thống công nghiệp hoặc môi trường đặc biệt, đây là yếu tố cần được xem xét trong quá trình lựa chọn vật liệu và kết cấu van.

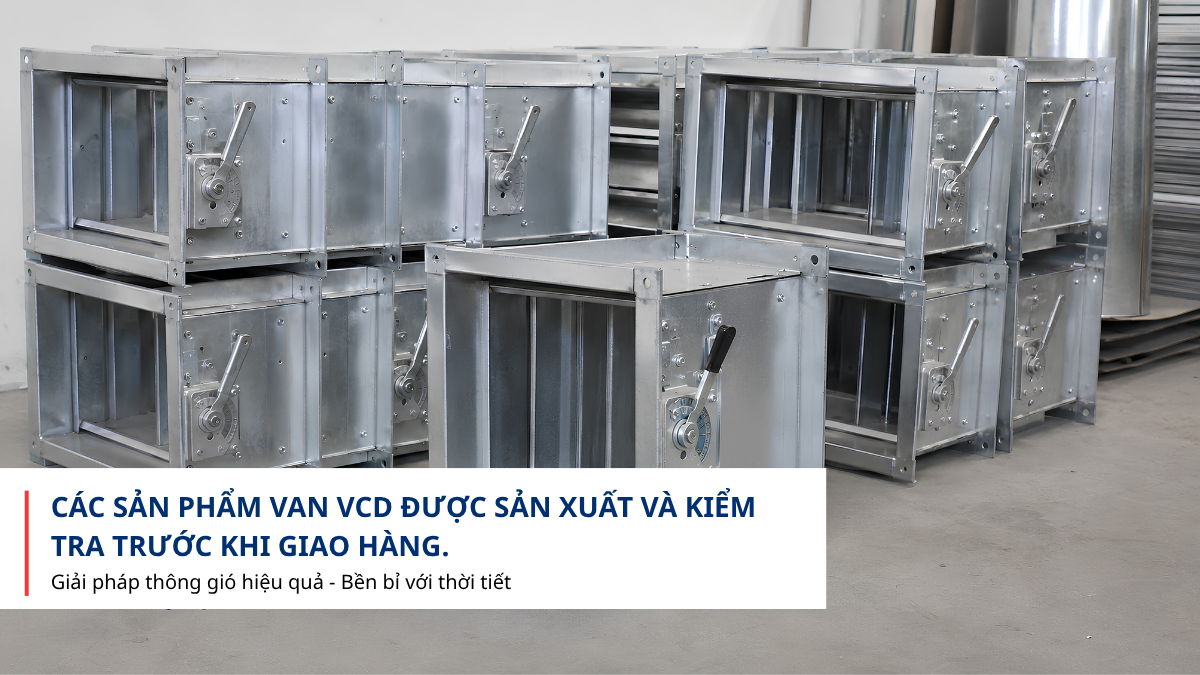

van VCD HVAC thành phẩm — *Van VCD HVAC Thành Phẩm*

TENGDA Có Nhận Sản Xuất Van VCD Theo Yêu Cầu Không?

Có.

TENGDA hiện nhận gia công và sản xuất Van VCD theo:

Kích thước yêu cầu.
Shop Drawing.
Bản vẽ AutoCAD.
BIM/Revit.
Thông số kỹ thuật riêng của dự án.

Ngoài Van VCD, TENGDA còn cung cấp đồng bộ nhiều sản phẩm HVAC khác như:

Van OBD.
Van FD.
Van MFD.
Miệng gió HVAC.
Cửa gió HVAC.
Plenum Box.

Việc sản xuất đồng bộ giúp nhà thầu HVAC và đơn vị M&E thuận lợi hơn trong quá trình triển khai dự án, đồng thời đảm bảo sự tương thích giữa các thiết bị trong cùng hệ thống.

Nếu muốn tìm hiểu tổng quan về các loại van đang được sử dụng trong HVAC hiện nay, bạn có thể tham khảo bài viết: Có Bao Nhiêu Loại Van Gió HVAC?

Những Câu Hỏi Thường Gặp Về Van VCD HVAC

Van VCD Có Phải Là Van Đóng Mở Gió Không?

Có, nhưng chưa đầy đủ. Van VCD không chỉ dùng để đóng hoặc mở đường gió mà còn được thiết kế để điều chỉnh lưu lượng không khí theo nhiều mức khác nhau. Đây chính là điểm khác biệt giữa Van VCD và các loại van chỉ có chức năng đóng mở đơn thuần.

Trong thực tế HVAC, Van VCD chủ yếu được sử dụng để cân bằng lưu lượng gió giữa các nhánh ống gió và các khu vực sử dụng.

Van VCD Có Thay Thế Được Van OBD Không?

Không hoàn toàn. Mặc dù cả hai đều liên quan đến việc điều chỉnh lưu lượng gió nhưng mục đích sử dụng khác nhau.

Van VCD thường được lắp trên hệ thống ống gió để cân bằng lưu lượng giữa các nhánh.
Van OBD thường được lắp phía sau cửa gió hoặc bên trong Plenum Box để điều chỉnh và phân phối luồng khí đồng đều hơn trước khi đi vào không gian sử dụng.

Trong nhiều dự án HVAC hiện nay, VCD và OBD thường được sử dụng kết hợp thay vì thay thế cho nhau.

Van VCD Có Thể Lắp Cho Ống Gió Tròn Không?

Có.

Ngoài các dòng Van VCD vuông và chữ nhật phổ biến, hiện nay còn có Van VCD tròn được thiết kế để lắp đặt trên các hệ thống ống gió tròn hoặc Spiral Duct. Việc lựa chọn loại van phụ thuộc vào thiết kế thực tế của hệ thống HVAC.

Van VCD Có Cần Bảo Trì Không?

Có.

Mặc dù Van VCD là thiết bị cơ khí tương đối đơn giản nhưng vẫn nên được kiểm tra định kỳ để đảm bảo:

Cánh van hoạt động ổn định.
Tay gạt hoặc cơ cấu truyền động không bị kẹt.
Không xuất hiện hiện tượng rỉ sét hoặc biến dạng.

Việc kiểm tra định kỳ giúp duy trì khả năng điều chỉnh lưu lượng và kéo dài tuổi thọ thiết bị.

Có Nên Sử Dụng Van VCD Động Cơ Không?

Điều này phụ thuộc vào yêu cầu vận hành của công trình. Đối với các hệ thống HVAC thông thường, Van VCD tay gạt vẫn là lựa chọn phổ biến nhờ chi phí hợp lý và dễ vận hành. Trong khi đó, các công trình có yêu cầu tự động hóa cao có thể sử dụng Van VCD kết hợp động cơ điều khiển để kết nối với hệ thống BMS.

Van VCD Có Thể Gia Công Theo Kích Thước Riêng Không?

Có.

Hiện nay đa số các dự án HVAC đều sử dụng Van VCD được sản xuất theo kích thước thực tế của hệ thống ống gió thay vì kích thước tiêu chuẩn cố định.

Khách hàng thường cung cấp:

Kích thước van.
Shop Drawing.
Bản vẽ AutoCAD.
BIM/Revit.

để phục vụ quá trình sản xuất.
