Plenum Box Trong Hệ Thống HVAC Là Gì? Khi Nào Cần Sử Dụng?

Khi quan sát một hệ thống HVAC hoàn chỉnh, phần lớn sự chú ý thường tập trung vào AHU, FCU, hệ thống ống gió hoặc các loại cửa gió và miệng gió. Trong khi đó, Plenum Box lại là một chi tiết thường bị bỏ qua mặc dù nó đóng vai trò rất quan trọng trong việc phân phối không khí.

Nhiều công trình hiện nay sử dụng Linear Slot Diffuser hoặc các loại cửa gió khuếch tán nhưng không phải ai cũng hiểu vì sao kỹ sư HVAC thường khuyến nghị lắp thêm Plenum Box phía sau. Trong một số trường hợp, việc thiếu Plenum Box có thể dẫn đến lưu lượng gió không đều, tăng tiếng ồn hoặc làm giảm hiệu quả vận hành của hệ thống.

Bài viết này sẽ giúp bạn hiểu rõ Plenum Box là gì, khi nào cần sử dụng, khi nào không cần sử dụng, cách lựa chọn kích thước phù hợp và những sai lầm thường gặp trong quá trình thiết kế, thi công hệ thống HVAC.

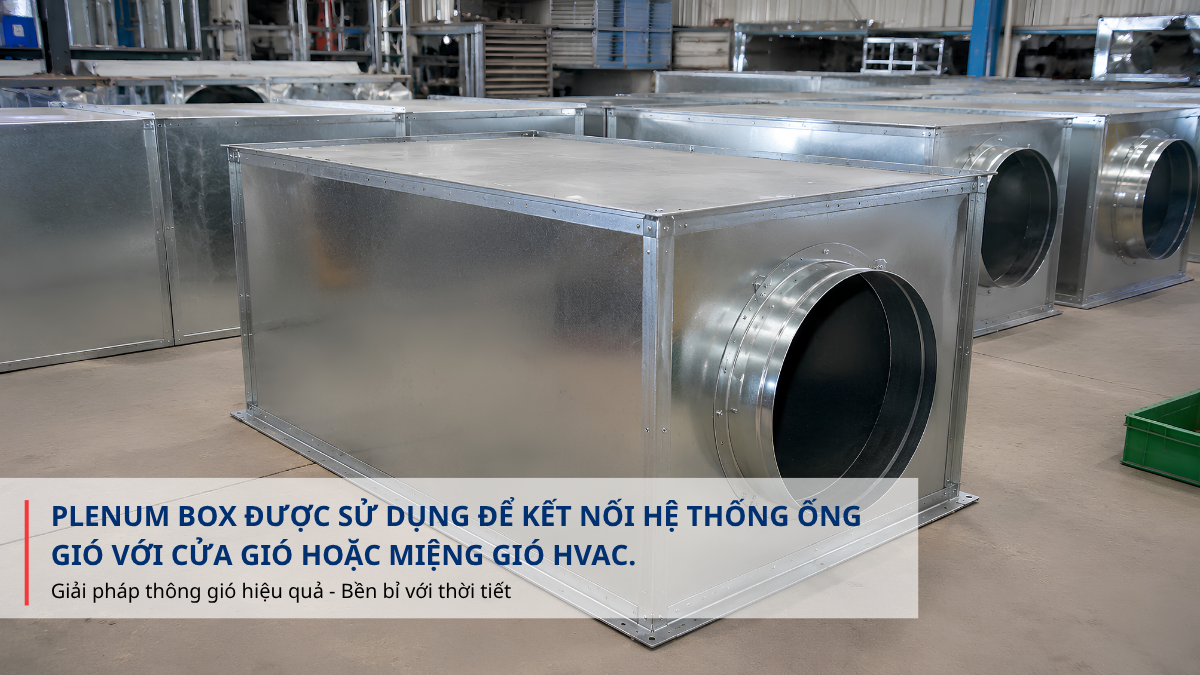

Plenum Box Trong Hệ Thống HVAC Thực Sự Là Gì?

Nếu hỏi 10 người trong ngành HVAC về Plenum Box, rất nhiều người sẽ trả lời:

Plenum Box là hộp nối giữa ống gió và cửa gió.

Câu trả lời này không sai nhưng chưa đầy đủ.

Trên thực tế, Plenum Box không chỉ là một hộp trung gian kết nối giữa hệ thống ống gió và cửa gió.

Thiết bị này còn có nhiệm vụ:

• Phân phối lưu lượng gió đồng đều hơn.
• Giảm nhiễu động dòng khí.
• Hạn chế tiếng ồn.
• Tạo điều kiện cho cửa gió hoạt động đúng thiết kế.
• Giúp việc lắp đặt thẩm mỹ hơn.

Đó là lý do tại sao trong nhiều hệ thống HVAC hiện đại, Plenum Box được xem là một phần của hệ thống phân phối không khí chứ không đơn thuần là phụ kiện kết nối.

Vì Sao Nhiều Kỹ Sư HVAC Luôn Thiết Kế Kèm Plenum Box?

Một câu hỏi thường gặp trong quá trình thi công là:

Có thể bỏ Plenum Box để tiết kiệm chi phí hay không?

Về mặt kỹ thuật, một số trường hợp vẫn có thể kết nối trực tiếp cửa gió với ống gió.

Tuy nhiên điều đó không đồng nghĩa với việc hệ thống sẽ hoạt động tối ưu.

Lý do là luồng không khí bên trong ống gió thường có vận tốc cao và phân bố không đồng đều.

Nếu đưa trực tiếp luồng khí này đến cửa gió, nhiều vấn đề có thể xảy ra như:

• Gió tập trung tại một vị trí.
• Cửa gió thổi không đều.
• Tăng tiếng ồn.
• Giảm hiệu quả phân phối không khí.

Plenum Box hoạt động như một buồng cân bằng áp suất trước khi không khí đi qua cửa gió.

Nhờ đó luồng khí được phân phối đều hơn trên toàn bộ bề mặt cửa gió.

Plenum Box Có Vai Trò Gì Trong Hệ Thống Phân Phối Gió?

Nhiều người nghĩ rằng hiệu quả phân phối gió phụ thuộc hoàn toàn vào cửa gió.

Thực tế cửa gió và Plenum Box là một hệ thống hoạt động cùng nhau.

Một Plenum Box được thiết kế đúng có thể giúp:

Phân Phối Gió Đồng Đều Hơn

Không khí đi vào Plenum Box sẽ được giảm tốc và phân tán trước khi đi qua cửa gió.

Điều này đặc biệt quan trọng đối với các loại cửa gió dài như Linear Slot Diffuser.

Giảm Tiếng Ồn Hệ Thống

Tốc độ gió cao là một trong những nguyên nhân gây ra tiếng ồn HVAC.

Khi sử dụng Plenum Box, vận tốc dòng khí được giảm trước khi đi qua cửa gió, từ đó giúp hạn chế tiếng ồn đáng kể.

Tăng Tính Thẩm Mỹ

Plenum Box giúp giấu các điểm kết nối giữa cửa gió và hệ thống ống gió.

Điều này tạo nên tổng thể gọn gàng và chuyên nghiệp hơn cho công trình.

Hỗ Trợ Tích Hợp Vật Liệu Tiêu Âm

Một số Plenum Box được bổ sung lớp tiêu âm bên trong.

Giải pháp này thường được sử dụng tại:

• Phòng họp.
• Khách sạn.
• Bệnh viện.
• Văn phòng cao cấp.

Khi Nào Nên Sử Dụng Plenum Box?

Không phải mọi hệ thống HVAC đều bắt buộc phải sử dụng Plenum Box.

Tuy nhiên có những trường hợp gần như luôn được khuyến nghị sử dụng.

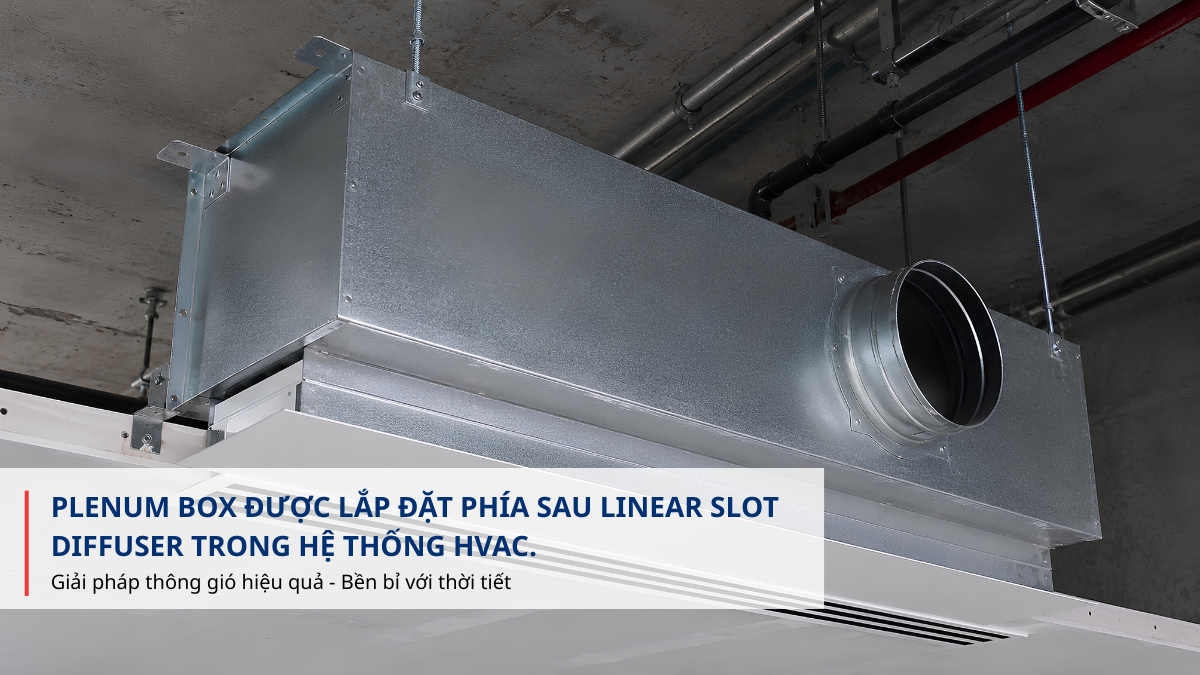

Khi Sử Dụng Linear Slot Diffuser

Đây là trường hợp phổ biến nhất.

Linear Slot Diffuser có chiều dài lớn và yêu cầu lưu lượng gió phân bố đồng đều trên toàn bộ chiều dài khe gió.

Nếu không có Plenum Box, hiện tượng gió mạnh đầu này và yếu đầu kia rất dễ xảy ra.

Khi Cần Giảm Tiếng Ồn

Các công trình như:

• Khách sạn.
• Văn phòng.
• Bệnh viện.
• Phòng họp.

thường ưu tiên sử dụng Plenum Box tiêu âm nhằm nâng cao sự thoải mái cho người sử dụng.

Khi Cần Tăng Tính Thẩm Mỹ

Trong các công trình cao cấp, việc để lộ các điểm kết nối ống gió thường không được khuyến khích.

Plenum Box giúp tạo ra giải pháp lắp đặt gọn gàng và chuyên nghiệp hơn.

Loại Cửa Gió Nào Nên Sử Dụng Plenum Box?

Đây là một trong những nội dung mà hầu hết bài viết HVAC hiện nay chưa đề cập rõ.

Bảng Tham Khảo Nhanh

Trong các hướng dẫn thiết kế HVAC, việc sử dụng Plenum Box cho Linear Slot Diffuser thường được khuyến nghị nhằm cải thiện khả năng phân phối không khí và độ đồng đều lưu lượng trên toàn bộ chiều dài cửa gió theo các nguyên tắc thiết kế của ASHRAE.

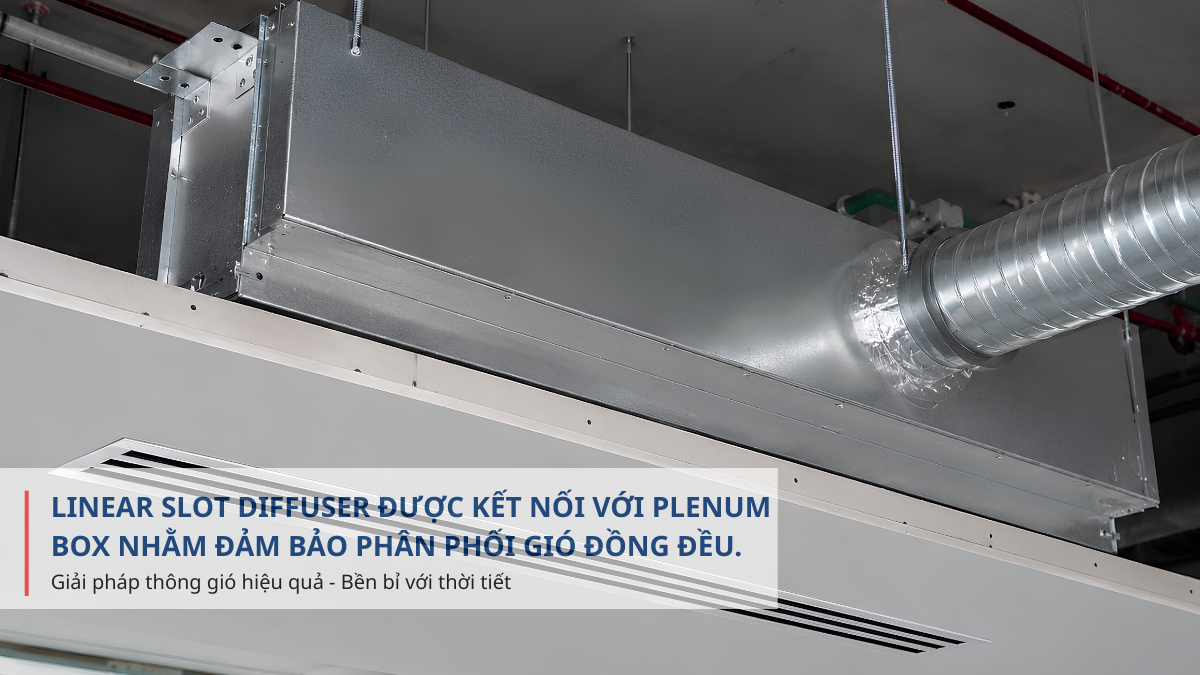

Linear Slot Diffuser Có Bắt Buộc Phải Sử Dụng Plenum Box Không?

Đây là câu hỏi xuất hiện rất thường xuyên trong quá trình thiết kế và thi công HVAC.

Câu trả lời là:

Không bắt buộc trong mọi trường hợp.

Tuy nhiên đối với Linear Slot Diffuser, phần lớn kỹ sư HVAC đều khuyến nghị sử dụng Plenum Box.

Lý do nằm ở đặc điểm cấu tạo của sản phẩm.

Linear Slot Diffuser thường có:

• Chiều dài lớn.
• Khe gió hẹp.
• Yêu cầu phân phối gió đồng đều.

Nếu kết nối trực tiếp với ống gió, luồng khí thường tập trung tại vị trí gần cổ gió.

Kết quả là:

• Một đầu thổi mạnh.
• Một đầu thổi yếu.
• Lưu lượng phân bố không đều.
• Xuất hiện tiếng rít gió.

Chính vì vậy Plenum Box gần như trở thành giải pháp tiêu chuẩn khi sử dụng Linear Slot Diffuser trong các công trình văn phòng, khách sạn và trung tâm thương mại.

Điều Gì Xảy Ra Nếu Không Sử Dụng Plenum Box?

Đây là nội dung mà rất nhiều bài viết HVAC hiện nay bỏ qua.

Không phải lúc nào bỏ Plenum Box cũng gây sự cố.

Tuy nhiên trong nhiều trường hợp, việc không sử dụng Plenum Box có thể ảnh hưởng đáng kể đến hiệu quả vận hành.

Bảng So Sánh

Những hiện tượng thường gặp khi bỏ Plenum Box:

Gió Không Đều

Đây là lỗi phổ biến nhất.

Không khí thường tập trung tại khu vực gần cổ nối ống gió.

Tăng Tiếng Ồn

Vận tốc gió cao đi trực tiếp qua cửa gió có thể tạo ra tiếng rít hoặc tiếng ồn khó chịu.

Khó Cân Bằng Hệ Thống

Trong các hệ thống có nhiều cửa gió, việc cân bằng lưu lượng sẽ khó khăn hơn khi thiếu Plenum Box.

Giảm Hiệu Quả Cửa Gió

Một cửa gió chất lượng tốt vẫn có thể hoạt động không đúng thiết kế nếu hệ thống phân phối khí phía sau không phù hợp.

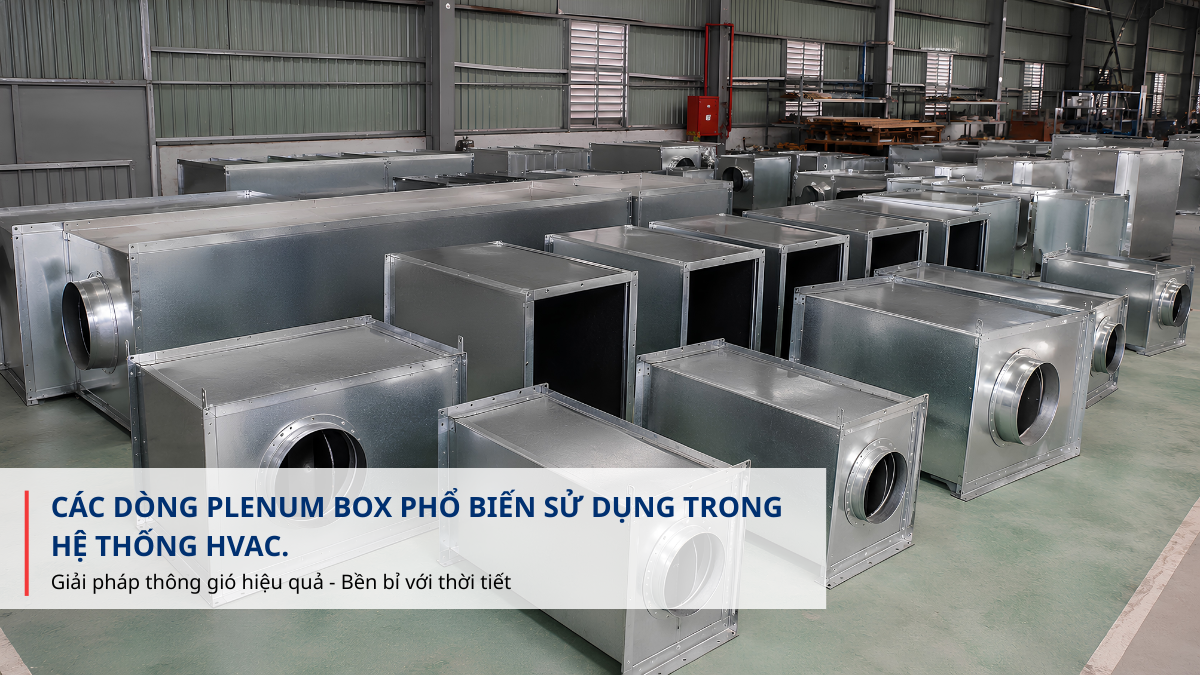

Hiện Nay Có Những Loại Plenum Box Nào?

Không phải tất cả Plenum Box đều giống nhau.

Tùy vào chức năng sử dụng, kỹ sư HVAC sẽ lựa chọn loại phù hợp.

Bảng Phân Loại

Plenum Box Cấp Gió

Đây là loại phổ biến nhất.

Thường được sử dụng cùng:

• Linear Slot Diffuser.

• Miệng Gió Linear.

• Cửa Gió Khuếch Tán Vuông.

• Swirl Diffuser.

Plenum Box Hồi Gió

Được lắp phía sau cửa gió hồi.

Mục tiêu:

• Thu hồi không khí ổn định.

• Hạn chế tiếng ồn.

• Cải thiện phân bố lưu lượng.

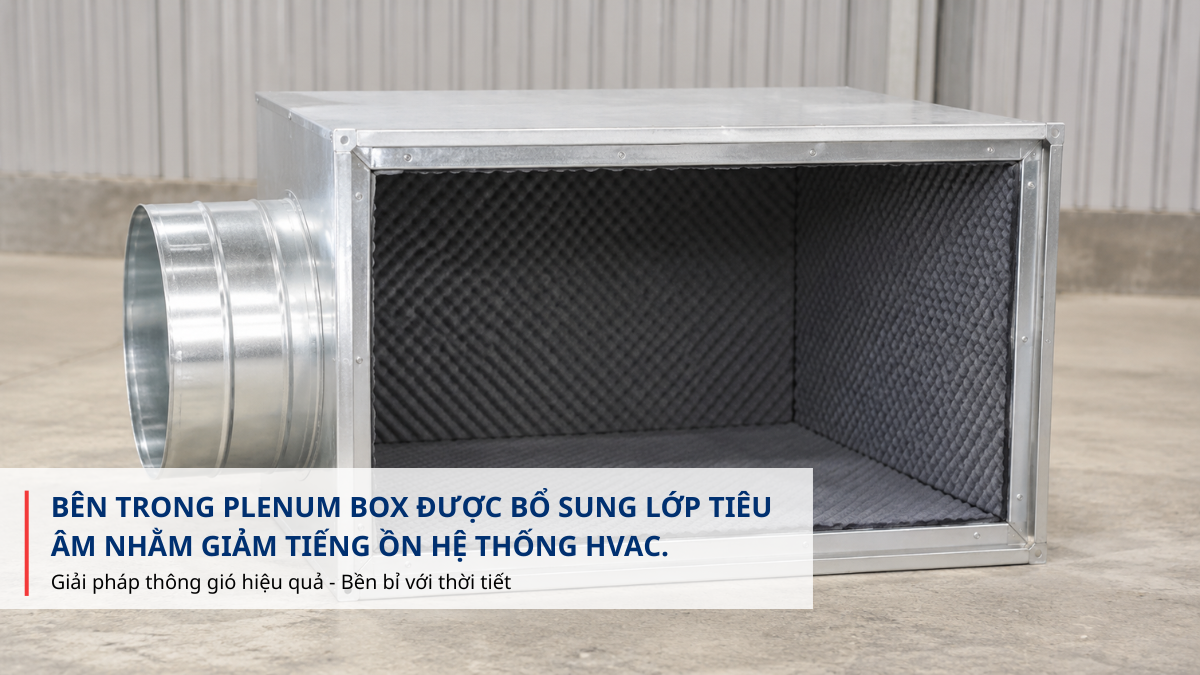

Plenum Box Tiêu Âm

Bên trong được bổ sung vật liệu tiêu âm.

Thường sử dụng tại:

• Bệnh viện.

• Khách sạn.

• Phòng họp.

• Văn phòng cao cấp.

Làm Thế Nào Để Chọn Đúng Kích Thước Plenum Box?

Nhiều người cho rằng chỉ cần chọn Plenum Box lớn hơn cổ gió là đủ.

Thực tế việc lựa chọn kích thước cần dựa trên nhiều yếu tố.

Lưu Lượng Gió Thiết Kế

Lưu lượng càng lớn thì kích thước Plenum Box càng cần được tính toán phù hợp.

Kích Thước Cửa Gió

Chiều dài và chiều rộng cửa gió ảnh hưởng trực tiếp đến kích thước hộp gió.

Vị Trí Cổ Gió

Cổ gió có thể bố trí:

• Bên hông.

• Bên trên.

• Hai đầu.

Mỗi phương án sẽ ảnh hưởng đến khả năng phân phối khí.

Có Sử Dụng OBD Hay Không?

Nếu cần điều chỉnh lưu lượng gió, Plenum Box thường được tích hợp thêm OBD bên trong.

Điều này cần được xác định ngay từ giai đoạn thiết kế.

Những Sai Lầm Thường Gặp Khi Thiết Kế Và Lắp Đặt Plenum Box

Chọn Hộp Quá Nhỏ

Đây là lỗi phổ biến nhất. Kích thước quá nhỏ làm giảm khả năng cân bằng lưu lượng gió.

Không Bố Trí Tiêu Âm Khi Cần Thiết

Đối với khách sạn hoặc văn phòng, điều này có thể làm tăng đáng kể độ ồn hệ thống.

Chọn Sai Vị Trí Cổ Gió

Vị trí cổ gió không phù hợp có thể gây phân bố lưu lượng không đều.

Không Tính Đến Bảo Trì

Một số công trình lắp đặt Plenum Box tại vị trí rất khó tiếp cận.

Điều này làm tăng chi phí bảo trì và sửa chữa sau này.

Nếu muốn hiểu rõ hơn các lỗi thường gặp trong quá trình lắp đặt cửa gió và hệ thống phân phối gió, có thể tham khảo: 7 Lỗi Thường Gặp Khi Lắp Đặt Cửa Gió HVAC

TENGDA Có Nhận Gia Công Plenum Box Theo Yêu Cầu Không?

Có.

TENGDA hiện nhận gia công Plenum Box theo:

• Kích thước yêu cầu.

• Shop Drawing.

• Bản vẽ AutoCAD.

• BIM/Revit.

• Tiêu chuẩn kỹ thuật riêng của dự án.

Ngoài Plenum Box, TENGDA còn sản xuất đồng bộ:

• Miệng Gió Linear.

• Linear Slot Diffuser.

• Cửa Gió Khuếch Tán Vuông.

• Cửa Gió Hồi.

• Van OBD.

• Van VCD.

Điều này giúp đảm bảo sự đồng bộ giữa cửa gió và hệ thống phân phối không khí, đồng thời giảm thời gian phối hợp giữa nhiều nhà cung cấp khác nhau.

Những Câu Hỏi Thường Gặp Về Plenum Box HVAC

Plenum Box Và Hộp Gió Có Giống Nhau Không?

Trong thực tế HVAC tại Việt Nam, hai thuật ngữ này thường được sử dụng thay thế cho nhau.

Tuy nhiên khi trao đổi kỹ thuật, Plenum Box thường được hiểu là hộp phân phối khí được lắp phía sau cửa gió hoặc miệng gió nhằm cân bằng áp suất và phân phối lưu lượng không khí đồng đều hơn.

Vì vậy có thể hiểu:

• Hầu hết Plenum Box đều là hộp gió.
• Nhưng không phải mọi hộp gió đều được sử dụng với chức năng của Plenum Box.

Linear Slot Diffuser Có Bắt Buộc Phải Dùng Plenum Box Không?

Không bắt buộc trong mọi trường hợp.

Tuy nhiên phần lớn kỹ sư HVAC đều khuyến nghị sử dụng.

Lý do:

• Lưu lượng gió đều hơn.
• Hạn chế tiếng ồn.
• Tăng hiệu quả phân phối khí.
• Nâng cao tính thẩm mỹ.

Đặc biệt đối với các hệ thống sử dụng Linear Slot Diffuser dài, Plenum Box gần như là giải pháp tiêu chuẩn.

Có Thể Kết Nối Cửa Gió Trực Tiếp Với Ống Gió Không?

Có.

Một số hệ thống HVAC vẫn sử dụng phương án kết nối trực tiếp.

Tuy nhiên hiệu quả phân phối gió thường không cao bằng khi sử dụng Plenum Box, đặc biệt đối với các cửa gió dài hoặc công trình yêu cầu chất lượng không khí cao.

Khi Nào Nên Sử Dụng Plenum Box Tiêu Âm?

Plenum Box tiêu âm thường được sử dụng tại:

• Khách sạn.
• Bệnh viện.
• Phòng họp.
• Văn phòng cao cấp.
• Phòng hội nghị.

Những khu vực này yêu cầu kiểm soát tiếng ồn HVAC tốt hơn so với các công trình thông thường.

Có Cần Bọc Bảo Ôn Cho Plenum Box Không?

Trong nhiều hệ thống điều hòa không khí, câu trả lời là có.

Bảo ôn giúp:

• Hạn chế đọng sương.
• Giảm thất thoát nhiệt.
• Tăng hiệu quả vận hành.

Đặc biệt với hệ thống nước lạnh Chiller hoặc khu vực có độ ẩm cao, bảo ôn Plenum Box là giải pháp thường được áp dụng.

Có Thể Tích Hợp OBD Vào Bên Trong Plenum Box Không?

Có.

Đây là giải pháp khá phổ biến hiện nay.

OBD được tích hợp nhằm:

• Điều chỉnh lưu lượng gió.
• Cân bằng hệ thống.
• Thuận tiện bảo trì.

Giải pháp này thường được sử dụng cho Linear Slot Diffuser và nhiều loại cửa gió cấp khác.

Plenum Box Có Thể Gia Công Theo Kích Thước Riêng Không?

Có.

TENGDA nhận gia công theo:

• Kích thước yêu cầu.
• Shop Drawing.
• AutoCAD.
• BIM/Revit.
• Yêu cầu kỹ thuật riêng của dự án.

Điều này giúp sản phẩm phù hợp với từng công trình thay vì phải sử dụng kích thước tiêu chuẩn.

Đơn Vị Cung Cấp Phụ Kiện HVAC Uy Tín

Trong hệ thống HVAC, Plenum Box là một trong những phụ kiện quan trọng giúp tối ưu khả năng phân phối không khí. Tuy nhiên để hệ thống vận hành hiệu quả còn cần sự phối hợp đồng bộ giữa cửa gió, miệng gió, van gió, hộp gió và hệ thống ống gió.

TENGDA Việt Nam hiện sản xuất và cung cấp nhiều dòng Plenum Box phục vụ cho văn phòng, khách sạn, trung tâm thương mại, bệnh viện, nhà máy và các công trình công nghiệp trên toàn quốc.

Ngoài Plenum Box, TENGDA còn sản xuất đồng bộ:

• Miệng Gió Linear.
• Linear Slot Diffuser.
• Cửa Gió Khuếch Tán Vuông.
• Cửa Gió Hồi.
• Van OBD.
• Van VCD.
• Phụ kiện HVAC.

Việc cung cấp đồng bộ giúp giảm thời gian phối hợp giữa nhiều nhà cung cấp và đảm bảo tính tương thích giữa các thiết bị trong hệ thống HVAC.
