Cửa Gió Hồi Có Lưới Lọc Bụi Là Gì? Cấu Tạo Và Cách Chọn

Cửa gió hồi có lưới lọc bụi bản lề là loại cửa thu hồi không khí trong hệ thống HVAC, có mặt cửa mở được và tấm lọc bụi thô đặt phía sau. Thiết kế này vừa hỗ trợ hạn chế bụi lớn đi vào tuyến hồi, vừa giúp kỹ thuật viên tiếp cận lưới lọc thuận tiện hơn khi kiểm tra và vệ sinh.

Tuy nhiên, để cửa hồi hoạt động phù hợp, người thiết kế và thi công cần xem xét đồng thời kích thước, diện tích thông gió, vật liệu, kiểu bản lề, vị trí lắp và phương án bảo trì. Bài viết dưới đây giải thích cấu tạo, nguyên lý, cách lựa chọn và những lỗi thường gặp khi sử dụng loại cửa gió này.

Cửa Gió Hồi Có Lưới Lọc Bụi Bản Lề Là Gì?

Đây là một dạng miệng gió hồi được lắp tại đầu thu không khí của hệ thống điều hòa hoặc thông gió. Không khí trong phòng đi qua mặt nan, qua tấm lưới lọc bụi thô rồi trở về ống gió, hộp hồi, AHU, FCU hoặc thiết bị xử lý không khí.

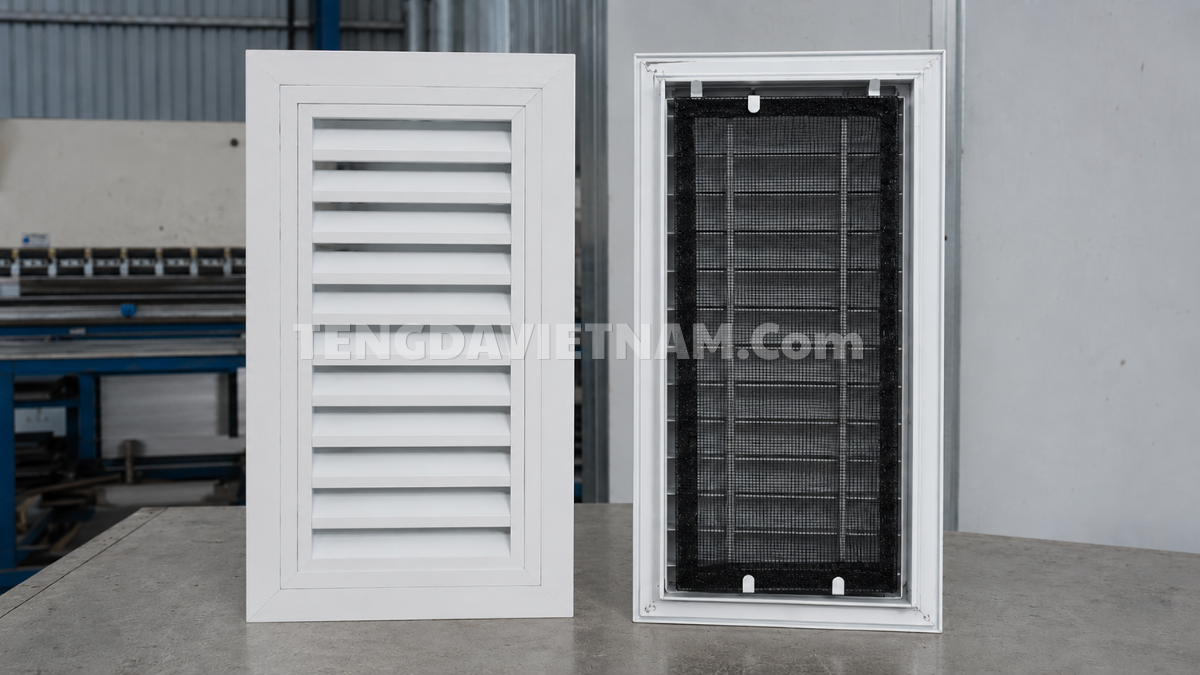

Điểm khác biệt nằm ở cơ cấu mở. Mặt cửa được liên kết với khung bằng bản lề và được giữ bằng khóa hoặc chốt. Khi cần bảo trì, kỹ thuật viên có thể mở mặt cửa để lấy lưới lọc ra mà không phải tháo toàn bộ khung khỏi trần hoặc tường.

Sản phẩm còn được gọi bằng một số tên như miệng gió hồi có lưới lọc, cửa hồi có filter, filter return grille hoặc return air grille with filter. Các tên gọi có thể khác nhau nhưng đều mô tả ba bộ phận chính: mặt hồi gió, cơ cấu mở và tấm lọc bụi phía sau.

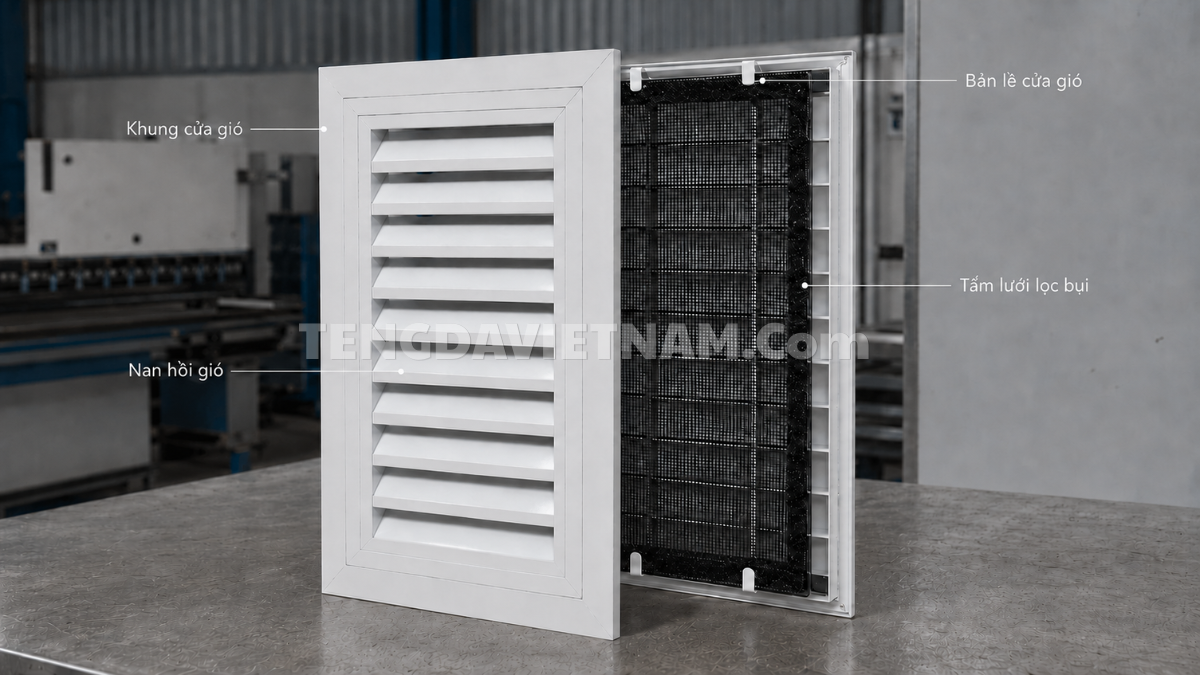

Cấu Tạo Cửa Gió Hồi Có Lưới Lọc Bụi

Cấu tạo thực tế có thể thay đổi theo bản vẽ, nhưng thường gồm khung ngoài, mặt nan hồi gió, bản lề, chốt giữ, lưới lọc và cơ cấu cố định lưới.

Khung ngoài

Khung tạo viền hoàn thiện và liên kết cửa với ô chờ, trần, tường hoặc hộp gió. Khi xác định kích thước cần phân biệt rõ kích thước mặt, kích thước cổ, kích thước lọt lòng và kích thước ô chờ.

Mặt nan hồi gió

Mặt nan cho phép không khí đi qua và che phần kỹ thuật phía sau. Kiểu nan cần phù hợp với lưu lượng hồi, vị trí lắp và yêu cầu thẩm mỹ của công trình.

Bản lề và chốt giữ

Bản lề tạo hướng mở cho mặt cửa. Khóa hoặc chốt giữ giúp cửa đóng ổn định trong quá trình vận hành nhưng vẫn thuận tiện khi bảo trì. Với cửa lắp trên trần, cần kiểm tra khoảng không để mặt cửa không va vào đèn, trần, đường ống hoặc thiết bị khác.

Lưới lọc bụi

Tấm lọc được bố trí phía sau mặt nan nhằm giữ lại bụi thô. Loại vật liệu, độ dày, cấp lọc và cơ cấu tháo lắp cần được xác nhận theo yêu cầu của hệ thống.

Nguyên Lý Hoạt Động

Khi hệ thống vận hành, chênh lệch áp suất kéo không khí trong phòng về cửa hồi. Không khí đi qua mặt nan và tấm lọc trước khi vào đường hồi. Bụi lớn, tóc, sợi vải hoặc mảnh vụn nhỏ có thể được giữ lại trên bề mặt lưới, tùy thuộc vào vật liệu và cấp lọc.

Khi bụi tích tụ, lực cản qua lưới tăng lên. Nếu không được kiểm tra và vệ sinh phù hợp, lưu lượng hồi có thể giảm, tiếng ồn có thể tăng và hệ thống phải làm việc trong điều kiện không tối ưu. Vì vậy, khả năng tiếp cận lưới lọc là một phần quan trọng của thiết kế cửa hồi.

Lưới Lọc Tại Cửa Hồi Lọc Được Những Gì?

Lưới phía sau cửa hồi chủ yếu hỗ trợ lọc bụi thô. Hiệu quả thực tế phụ thuộc vào loại vật liệu, mật độ lọc, độ dày, vận tốc gió và tình trạng vệ sinh của lưới.

• Có thể hỗ trợ giữ tóc, sợi vải, giấy vụn nhỏ và một phần bụi lớn.
• Giúp hạn chế rác nhỏ đi trực tiếp vào hộp hoặc đường ống hồi.
• Không nên được xem là thiết bị lọc sạch không khí hoàn chỉnh.
• Không thay thế bộ lọc chính tại AHU, FCU hoặc thiết bị xử lý không khí.

Nếu công trình yêu cầu cấp lọc cụ thể hoặc kiểm soát chất lượng không khí nghiêm ngặt, kỹ sư cần đánh giá toàn bộ hệ thống lọc. Việc tăng độ dày hoặc mật độ lưới mà không kiểm tra lưu lượng có thể làm tăng lực cản và ảnh hưởng khả năng hồi gió.

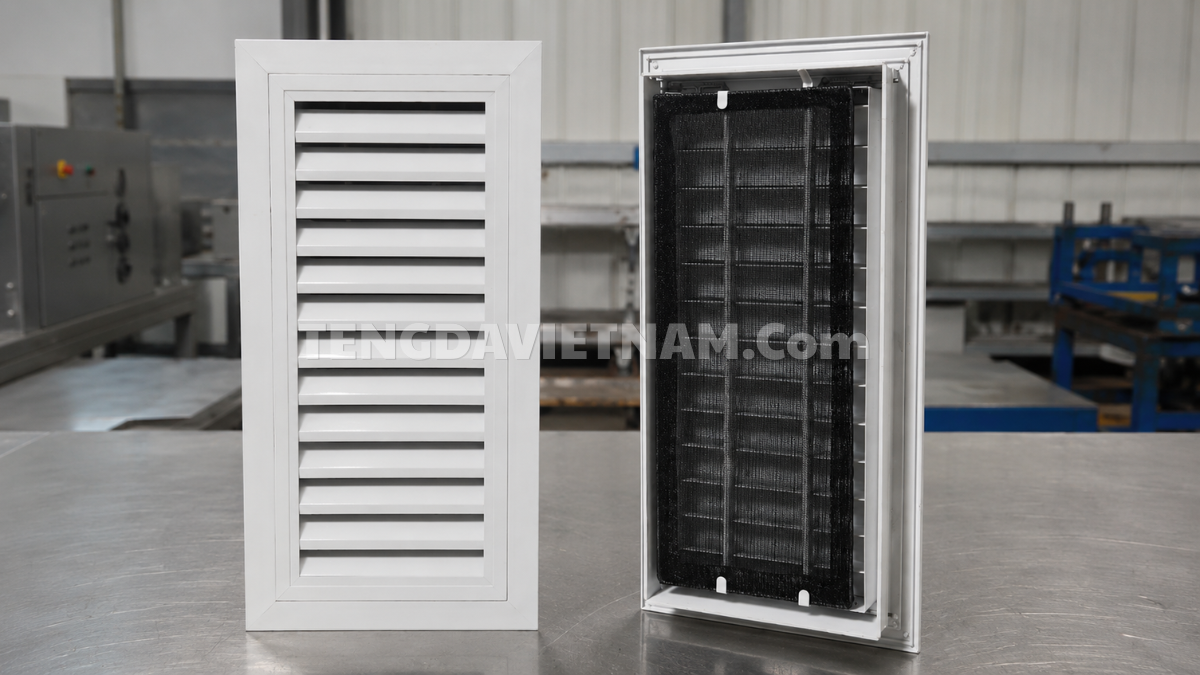

Khi Nào Nên Dùng Loại Có Bản Lề?

Không phải mọi cửa gió hồi đều bắt buộc có bản lề. Cơ cấu mở đặc biệt hữu ích trong những trường hợp cần tiếp cận lưới lọc hoặc khoảng kỹ thuật phía sau thường xuyên.

Cách Chọn Cửa Gió Hồi Có Lưới Lọc Bụi

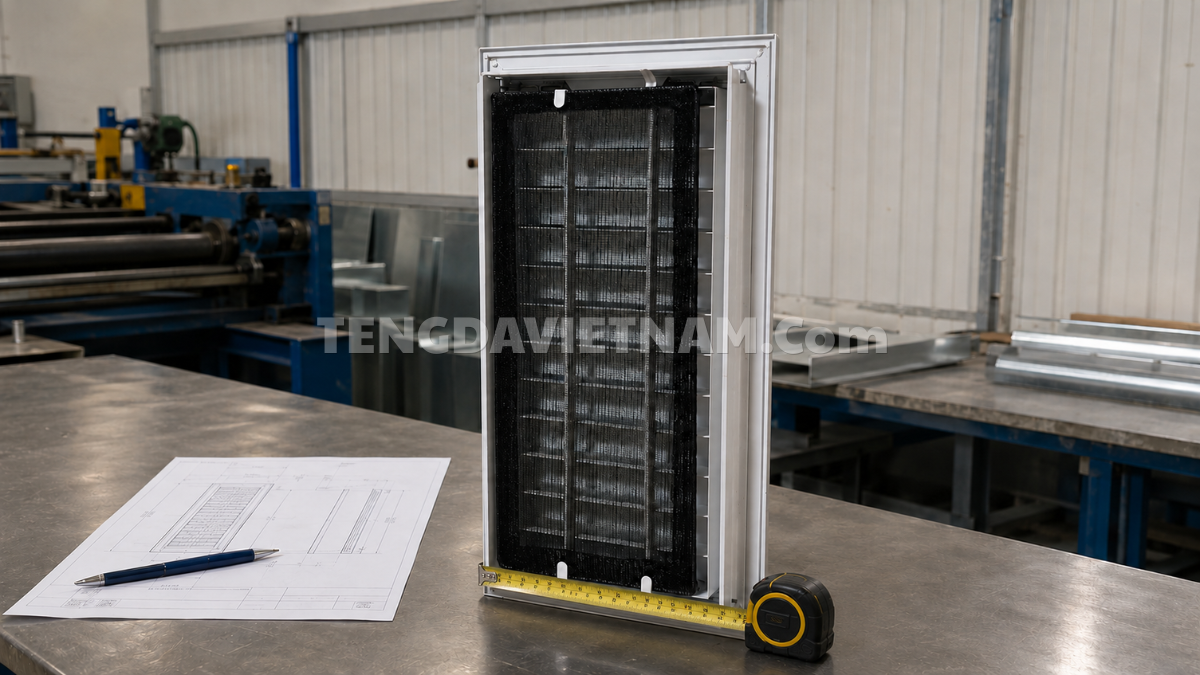

1. Xác định đúng kích thước

Không nên chỉ gửi một cặp số rộng × cao mà không nói rõ đó là kích thước nào. Cần xác nhận kích thước ô chờ, kích thước mặt cửa, kích thước cổ hoặc kích thước lọt lòng theo bản vẽ. Sự nhầm lẫn giữa các kích thước này có thể khiến sản phẩm không lắp vừa.

2. Kiểm tra lưu lượng và diện tích thông gió

Cửa quá nhỏ hoặc lưới lọc có lực cản cao có thể ảnh hưởng lưu lượng hồi. Kích thước cần được kiểm tra cùng lưu lượng thiết kế, vận tốc qua mặt cửa và yêu cầu độ ồn của hệ thống.

3. Chọn vật liệu phù hợp

Nhôm sơn tĩnh điện thường phù hợp với không gian trong nhà cần bề mặt nhẹ và thẩm mỹ. Inox phù hợp hơn với khu vực ẩm, khu kỹ thuật hoặc nơi ưu tiên độ bền và khả năng vệ sinh bề mặt. Việc lựa chọn cuối cùng cần dựa trên môi trường và yêu cầu dự án.

4. Chọn hướng mở bản lề

Cần kiểm tra vị trí lắp, hướng thao tác và các vật cản xung quanh. Hướng mở phù hợp giúp kỹ thuật viên lấy lưới lọc ra an toàn và không ảnh hưởng các hạng mục trần, đèn hoặc thiết bị lân cận.

5. Xác nhận loại lưới lọc

Thông tin cần làm rõ gồm vật liệu lọc, độ dày, cấp lọc nếu có, cách cố định và phương án tháo lắp. Không nên tự tăng độ dày lưới nếu chưa đánh giá lực cản và lưu lượng hồi.

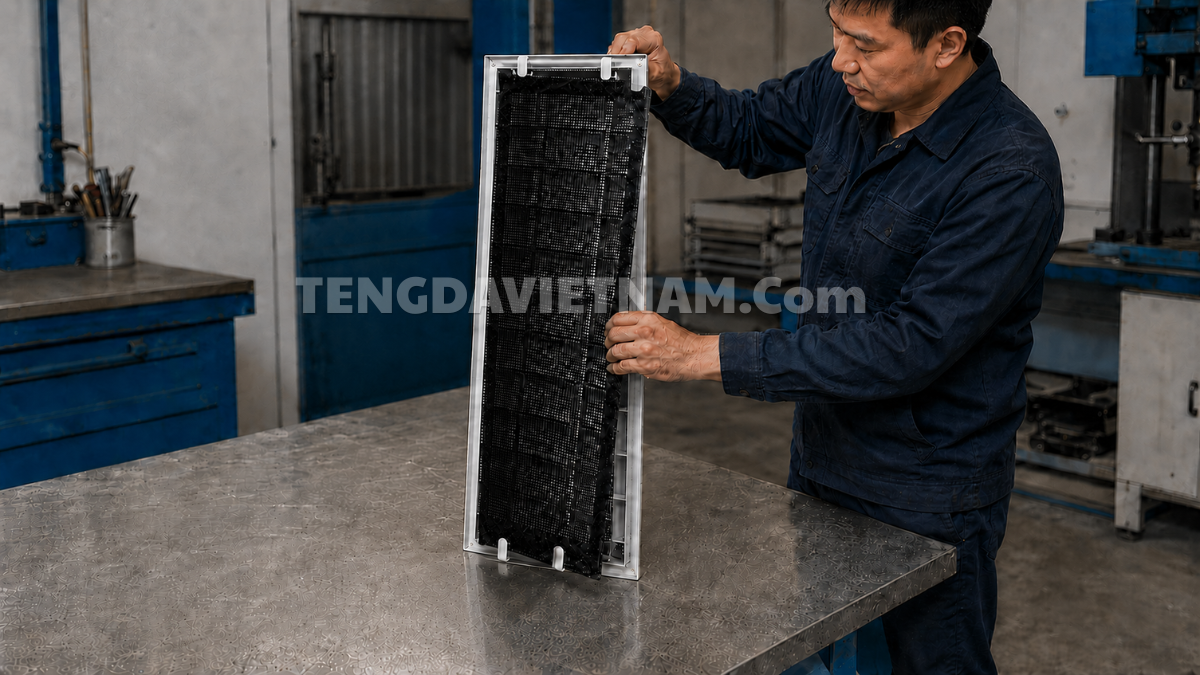

Cách Kiểm Tra Và Vệ Sinh Lưới Lọc

Tần suất bảo trì không có một con số chung cho mọi công trình. Khu vực nhiều người, gần sàn hoặc có nhiều bụi thường cần kiểm tra thường xuyên hơn không gian sạch. Nên căn cứ vào điều kiện vận hành và kế hoạch bảo trì của hệ thống.

1. Tắt hoặc cô lập thiết bị liên quan theo quy trình an toàn của công trình.
2. Mở khóa hoặc chốt giữ, đỡ mặt cửa và mở theo đúng hướng bản lề.
3. Quan sát vị trí lắp của lưới trước khi tháo để tránh lắp ngược.
4. Tháo lưới nhẹ nhàng, không làm cong khung hoặc rách vật liệu lọc.
5. Vệ sinh theo hướng dẫn phù hợp với loại vật liệu; thay mới nếu lưới hư hỏng.
6. Kiểm tra bản lề, chốt, cơ cấu giữ và khu vực phía sau cửa.
7. Lắp lại lưới đúng vị trí, đóng mặt cửa và kiểm tra độ chắc chắn.

Các dấu hiệu nên kiểm tra lưới gồm bụi bám dày, lưu lượng hồi giảm, tiếng gió tăng, lưới biến dạng hoặc xuất hiện mùi bụi tại vị trí hồi.

Sai Lầm Thường Gặp Khi Lựa Chọn

Câu Hỏi Thường Gặp

Cửa gió hồi có lưới lọc có bắt buộc phải có bản lề không?

Không. Tuy nhiên, bản lề phù hợp khi lưới cần được tháo vệ sinh hoặc khi cần tiếp cận khu vực phía sau cửa thường xuyên.

Cửa có thể lắp trên trần và tường không?

Có thể lắp tại nhiều vị trí theo thiết kế. Cần xác nhận hướng mở, kiểu khung và phương án liên kết tương ứng với từng vị trí.

Nên chọn nhôm hay inox?

Nhôm phù hợp nhiều không gian trong nhà cần trọng lượng nhẹ và bề mặt sơn hoàn thiện. Inox phù hợp hơn với môi trường ẩm hoặc khu vực ưu tiên độ bền. Nên lựa chọn theo điều kiện công trình.

Bao lâu cần vệ sinh lưới lọc?

Chu kỳ phụ thuộc mức độ bụi, thời gian vận hành và yêu cầu bảo trì. Nên kiểm tra định kỳ và điều chỉnh tần suất dựa trên tình trạng bám bụi thực tế.

Kết Luận

Cửa gió hồi có lưới lọc bụi bản lề phù hợp với những vị trí cần hỗ trợ giữ bụi thô và tiếp cận lưới thuận tiện khi bảo trì. Hiệu quả của sản phẩm phụ thuộc vào việc lựa chọn đúng kích thước, vật liệu, kiểu mở, loại lưới và diện tích thông gió.

Nếu bạn cần xem quy cách gia công, hình ảnh thực tế và thông tin đặt hàng, hãy tham khảo trang cửa gió hồi có lưới lọc bụi bản lề của Tengda Việt Nam.
