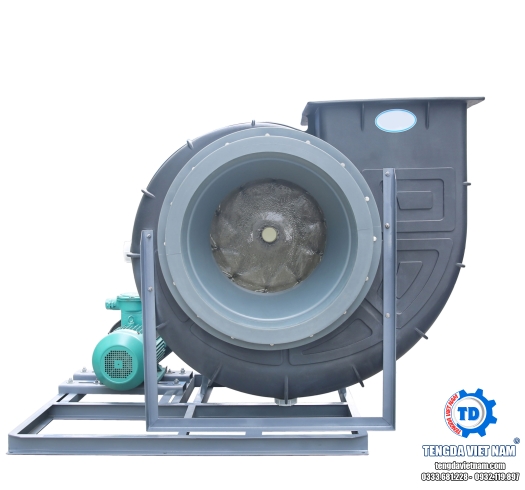

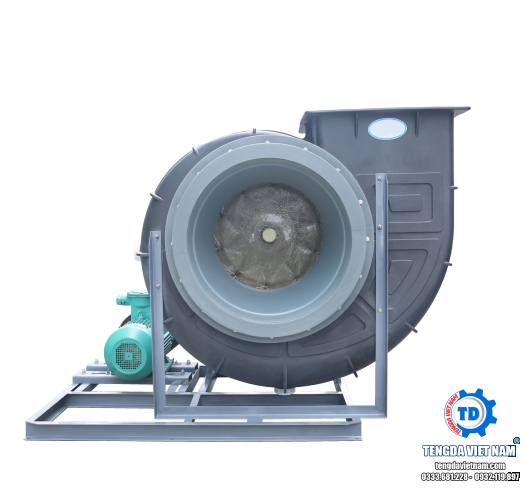

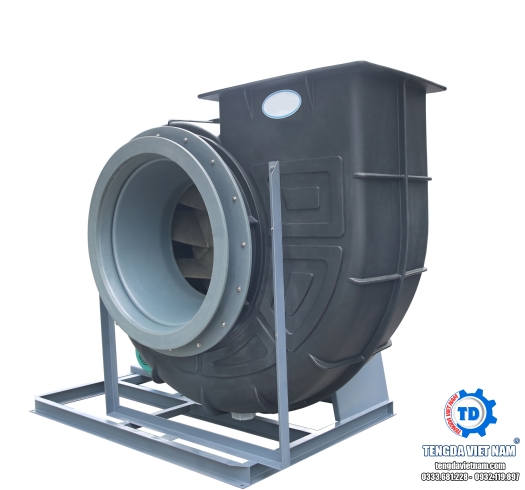

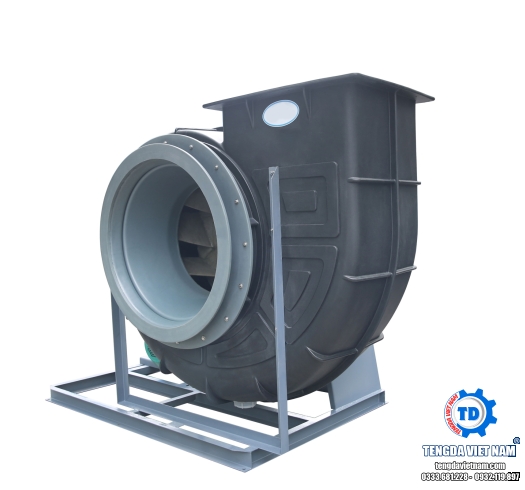

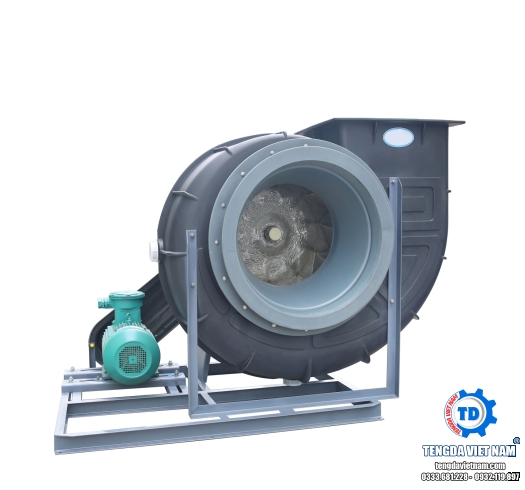

Quạt Ly Tâm Chống Ăn Mòn FPE Kiểu C – Truyền Động Dây Đai

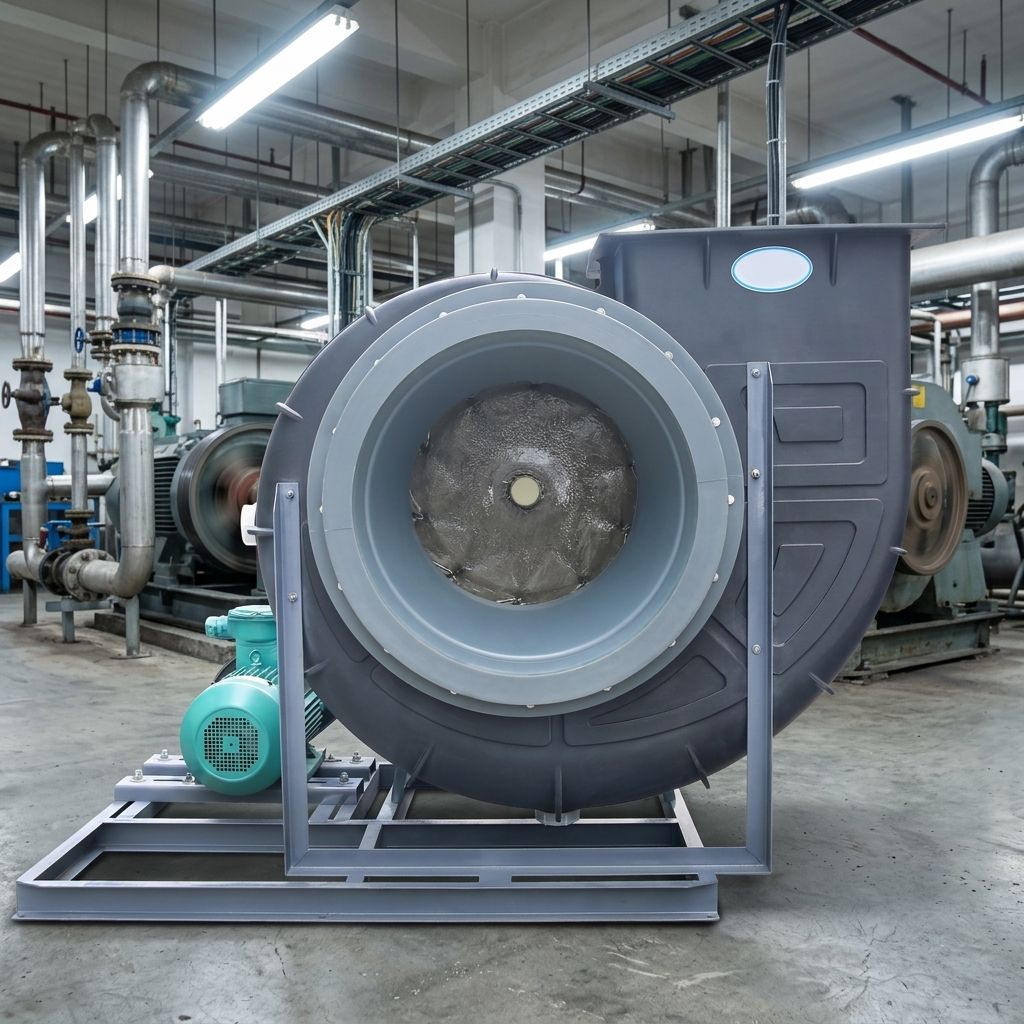

Quạt ly tâm chống ăn mòn FPE kiểu C là quạt ly tâm truyền động dây đai, có cửa gió ra dạng chữ nhật, dùng để hút khí thải có hơi axit, kiềm. Catalogue có 8 số hiệu từ 2.8C đến 8C, động cơ từ 0,75 kW đến 30 kW, tốc độ quạt từ 1000 đến 2500 vòng/phút tùy model.

Kết luận nhanh

• Chọn FPE kiểu C khi tuyến ống nối vào cửa ra là ống chữ nhật, đồng thời cần động cơ trên 15 kW (tới 30 kW) hoặc muốn chỉnh tốc độ quạt bằng cách đổi puly.
• Cửa gió vào và cửa gió ra của FPE kiểu C có cùng kích thước với FPE kiểu A ở cùng số hiệu. Khác biệt nằm ở truyền động, khung đế và kích thước ngoại hình.
• Cần quạt gọn, không phải bảo trì dây đai: xem FPE kiểu A. Cần cửa ra dạng tròn: xem HY kiểu C.
• Đừng chọn theo số kW. Gửi lưu lượng, áp suất thiết kế và loại khí để TENGDA đối chiếu số hiệu.

Thông tin chung

Các cấp công suất động cơ theo số hiệu

Mỗi số hiệu có 2 đến 7 cấp công suất. Bảng ghi theo cặp công suất (kW) – tốc độ quạt (vòng/phút) đúng như catalogue.

Lưu lượng và áp suất của từng cấp công suất có trong catalogue dưới dạng số liệu tham khảo của nhà sản xuất. TENGDA dùng các số liệu này để đối chiếu số hiệu theo thông số thiết kế bạn gửi, không thay cho tính toán hệ thống.

Bảng kích thước quạt FPE kiểu C (mm)

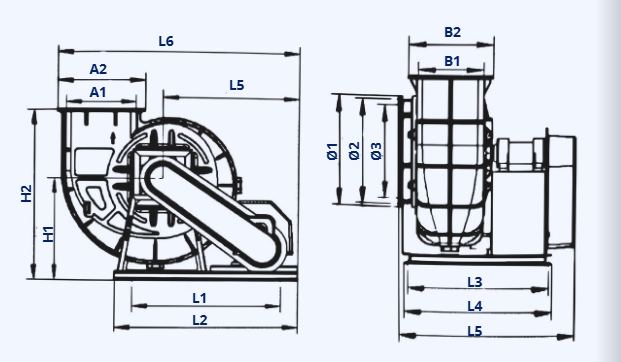

Ø1, Ø2, Ø3 là kích thước cửa gió vào. A1, A2, B1, B2 là kích thước cửa gió ra dạng chữ nhật. H1, H2, L5, L6, L7 là kích thước ngoại hình. L1 đến L4 là kích thước khung đế. Vị trí từng ký hiệu xem trên bản vẽ ngay dưới bảng. Số hiệu 8C: catalogue để trống cột Ø2.

Kích thước theo catalogue, đơn vị milimet. Trước khi làm khung đỡ, bệ móng hoặc ống nối, hãy xác nhận lại kích thước theo đúng số hiệu đặt hàng.

Cần gửi gì để nhận báo giá quạt FPE kiểu C?

Gửi yêu cầu của hệ thống, không chỉ tên quạt. Có đủ các thông tin dưới đây thì TENGDA đối chiếu được số hiệu ngay lần trao đổi đầu, ít phải hỏi lại:

1. Lưu lượng (m³/h) và áp suất (Pa) thiết kế. Nếu đang thay quạt cũ, gửi model hoặc ảnh tem nhãn quạt cũ.
2. Loại khí cần hút, nhiệt độ và độ ẩm của khí.
3. Kích thước ống chữ nhật nối vào cửa ra và hướng cửa ra cần cho tuyến ống.
4. Vị trí lắp và khoảng trống quanh quạt để bảo trì dây đai.
5. Điện áp nguồn tại công trình.
6. Số lượng, thời gian cần hàng và địa điểm giao.

Lưu ý khi chọn và đặt quạt FPE kiểu C

• Chọn theo số kW. Cùng 7,5 kW nhưng 5C chạy 2300 vòng/phút, 6C chạy 1800, 7C chạy 1250 và 8C chạy 1120 vòng/phút. Phải chọn theo lưu lượng và áp suất thiết kế, không theo công suất.
• Không chừa chỗ bảo trì dây đai. Dây đai cần kiểm tra độ căng và thay định kỳ, nên xung quanh cụm puly phải có chỗ thao tác.
• Lấy kích thước kiểu A để bố trí mặt bằng. Kiểu C chiếm chỗ lớn hơn kiểu A cùng số hiệu, ví dụ số hiệu 4: kích thước L6 là 1211 mm ở kiểu C, còn kiểu A là 854 mm.
• Không kiểm tra kích thước ống nối cửa ra. Cửa ra FPE là chữ nhật. Nếu tuyến ống hiện có là ống tròn hoặc chữ nhật khác cỡ, cần tính trước đoạn côn chuyển.

Câu hỏi thường gặp

Quạt FPE kiểu C có những số hiệu nào?

Catalogue có 8 số hiệu: 2.8C, 3.2C, 3.6C, 4C, 5C, 6C, 7C và 8C. Số hiệu 8C có nhiều cấp công suất nhất, từ 5,5 kW đến 30 kW.

FPE kiểu C khác FPE kiểu A thế nào?

Kiểu C truyền động dây đai qua puly, đổi được tốc độ quạt và có động cơ tới 30 kW. Kiểu A truyền động trực tiếp, gọn hơn, không có dây đai nhưng tối đa 15 kW. Cửa gió vào và cửa gió ra của hai kiểu giống nhau ở cùng số hiệu.

FPE khác HY ở điểm nào?

Khác ở cửa gió ra. FPE có cửa ra dạng chữ nhật (ký hiệu A1, A2, B1, B2), HY có cửa ra dạng tròn (ký hiệu ØA, ØB). Cửa gió vào của hai dòng có cùng kích thước ở cùng số hiệu.

Công suất lớn nhất của FPE kiểu C là bao nhiêu?

Theo catalogue, lớn nhất là 30 kW ở số hiệu 8C, tốc độ quạt 1800 vòng/phút.

Kích thước trong bảng có dùng để làm bệ móng được không?

Dùng để bố trí mặt bằng và kiểm tra ống nối ở giai đoạn chọn quạt. Trước khi đổ bệ hoặc gia công khung đỡ, hãy xác nhận lại kích thước theo đúng số hiệu đã chốt.
