Có Bao Nhiêu Loại Cửa Gió HVAC? Cách Phân Loại Và Ứng Dụng Thực Tế

Trong một hệ thống HVAC hoàn chỉnh, cửa gió là bộ phận trực tiếp đưa không khí đến khu vực sử dụng hoặc thu hồi không khí về hệ thống xử lý. Dù AHU, FCU hay hệ thống ống gió được thiết kế tốt đến đâu, việc lựa chọn sai cửa gió vẫn có thể khiến luồng khí phân phối không đồng đều, tăng độ ồn và ảnh hưởng đến hiệu quả vận hành.

Hiện nay trên thị trường có rất nhiều loại cửa gió HVAC khác nhau như cửa gió cấp, cửa gió hồi, cửa gió thải, cửa gió lấy gió tươi, Linear Slot Diffuser, Drum Linear hay cửa gió nan Z. Mỗi loại được thiết kế cho một mục đích riêng và phù hợp với những điều kiện công trình khác nhau.

Bài viết này sẽ giúp kỹ sư HVAC, tư vấn MEP, nhà thầu và chủ đầu tư hiểu rõ cách phân loại cửa gió HVAC, ứng dụng thực tế của từng dòng sản phẩm cũng như những lưu ý quan trọng trước khi lựa chọn và đặt hàng.

Cửa Gió HVAC Đóng Vai Trò Gì Trong Hệ Thống Thông Gió?

Khi nhắc đến hệ thống HVAC, nhiều người thường tập trung vào Chiller, AHU, FCU hoặc hệ thống ống gió mà quên rằng cửa gió mới là bộ phận trực tiếp tiếp xúc với không giản sử dụng.

Nói đơn giản, nếu hệ thống ống gió là "đường cao tốc" vận chuyển không khí thì cửa gió chính là điểm giao nhận cuối cùng giữa hệ thống HVAC và người sử dụng.

Một cửa gió được lựa chọn đúng sẽ giúp:

• Phân phối không khí đồng đều.
• Giảm hiện tượng gió lùa khó chịu.
• Hạn chế tiếng ồn.
• Tăng hiệu quả điều hòa không khí.
• Nâng cao tính thẩm mỹ công trình.

Ngược lại, nếu lựa chọn sai cửa gió, hệ thống HVAC có thể gặp các vấn đề như:

• Gió không đều.
• Nóng lạnh cục bộ.
• Độ ồn cao.
• Hao tốn năng lượng.
• Mất cân bằng lưu lượng gió.

Đây là lý do các kỹ sư HVAC luôn xem việc lựa chọn gió là một phần quan trọng trong quá trình thiết kế hệ thống.

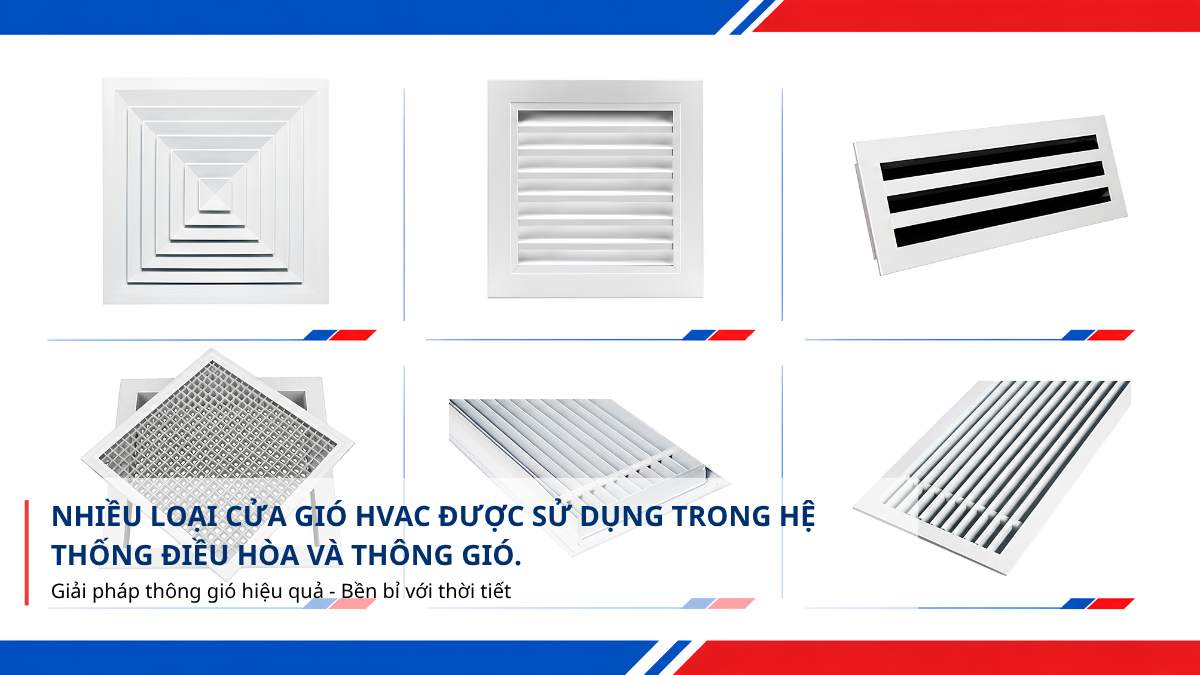

Có Bao Nhiêu Loại Cửa Gió HVAC Hiện Nay

Nếu chỉ nhìn bề ngoài, rất nhiều người nghĩ rằng cửa gió HVAC chỉ khác nhau về hình dáng hoặc kích thước.

Thực tế, cửa gió HVAC được phân loại dựa trên:

Chức năng sử dụng.

• Vị trí lắp đặt.
• Khoảng cách thổi gió.
• Loại công trình.
• Vật liệu sản xuất.

Đó cũng là lý do thị trường hiện nay xuất hiện rất nhiều dòng sản phẩm khác nhau như:

• Cửa gió Linear.
• Linear Slot Diffuser.
• Cửa Gió Khuếch Tán Vuông.
• Swirl Diffuser.
• Cửa Gió Hồi.
• Egg Crate Grille.
• Drum Linear.
• Cửa Gió Nan Z.
• Cửa Gió ABS.
• Cửa Gió Inox.

Mỗi loại được thiết kế cho một mục đích sử dụng riêng và không thể thay thế hoàn toàn cho nhau.

Nếu Chia Theo Chức Năg HVAC, Có Những Nhóm Cửa Gió Nào?

Đây là cách phân loại phổ biến nhất trong ngành HVAC.

Cửa Gió Cấp

Cửa gió cấp có nhiệm vụ đưa không khí đã được xử lý từ AHU hoặc FCU vào không gian sử dụng.

Các sản phẩm phổ biến gồm:

• Cửa Gió Linear.
• Linear Slot Diffuser.
• Cửa Gió Khuếch Tán Vuông.
• Swirl Diffuser.
• Cửa Gió Hai Lớp Chỉnh Hướng.

Nhóm sản phẩm này thường được lắp đặt tại

• Văn Phòng
• Khách Sạn
• Trung Tâm Thương Mại
• Trường Học
• Bệnh Viện

Nếu ban muốn tìm hiểu chi tiết hơn về dòng sản phẩm đang dực sử dụng phổ biến hiện nay, có thể tham khảo: Cửa Gió Linear

Cửa Gió Hồi

Không khí sau khi trao đổi nhiệt cần được thu hồi về hệ thống HVAC để tiêos tục xử lý.

Đó là nhiệm vụ cửa cửa gió hồi.

Các dòng sản phẩm cửa gió hồi phố biến hiện nay gồm:

• Cửa Gió Hồi.
• Egg Crate Grille
• Linear Return Grille

Nhóm sản phẩm này thường được xuất hiện tại:

• Văn phòng
• Khách sạn
• Trung tâm thương mại
• Bệnh viện

Cửa gió hồi thường có kết cấu đơn giản hơn cửa gió cấp do không yêu cầu điều hướng luồng khí.

Cửa Gió Thải

Cửa gió thải có nhiệm vụ là vận chuyển đưa không khí bẩn ra khỏi công trình.

Thường được sử dụng tại:

• Nhà vệ sinh.
• Phòng kỹ thuật.
• Khu bếp.
• Nhà máy sản xuất.

Nhóm sản phẩm này giúp cải thiện chất lượng không khí và hạn chế tụ mùi và hơi ẩm.

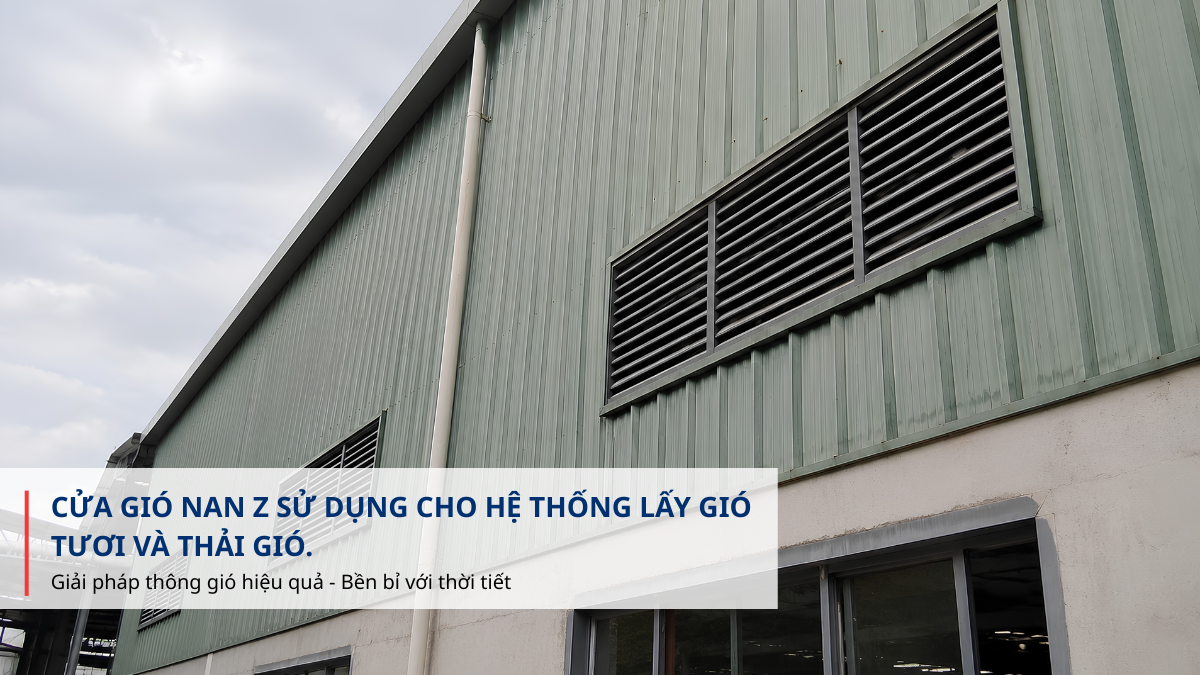

Cửa Gió Lấy Gió Tươi

Trong nhiều công trình hiện đại, việc bổ sung khí tươi là yêu cầu bắt buộc.

Lúc này cửa gió  lấy gió tươi sẽ được sử dụng để đưa không khí từ môi trường bên ngoài vào hệ thống HVAC.

Các sản phẩm phổ biến gồm:

• Cửa Gió Nan Z.
• Cửa Gió Chống Mưa.

Bảng Phân Loại Nhanh Các Loại Cửa Gió Hvac

Loại cửa gió	Chức năng	Vị trí lắp đặt
Linear Slot Diffuser	Cấp gió	Trần
Cửa Gió Khếch Tán Vuông	Cấp gió	Trần
Swirl Diffuser	Cấp gió	Trần
Cửa Gió Hồi	Hồi Gió	Trần, tường
Egg Crate Grille	Hồi gió	Trần
Drum Linear	Cấp gió thổi xa	Tường
Cửa Gió Nan Z	Gió tươi, gió thải	Ngoài trời
Cửa Gió Chống Mưa	Gió tươi, gió thải	Ngoài trời

Bảng trên giúp kỹ sư HVAC và bộ phận mua hàng nhanh chóng xác định nhóm sản phẩm phù hợp trước khi đi sâu vào các yêu cầu kỹ thuật chi tiết.

Trong các hướng dẫn thiết kế HVAC quốc tế, việc lựa chọn đúng loại cửa gió thường được tham khảo từ các tiêu chuẩn cả ASHRAE nhằm đảm bảo hiệu quả phân phối không khí và chất lượng môi trường trong nhà.

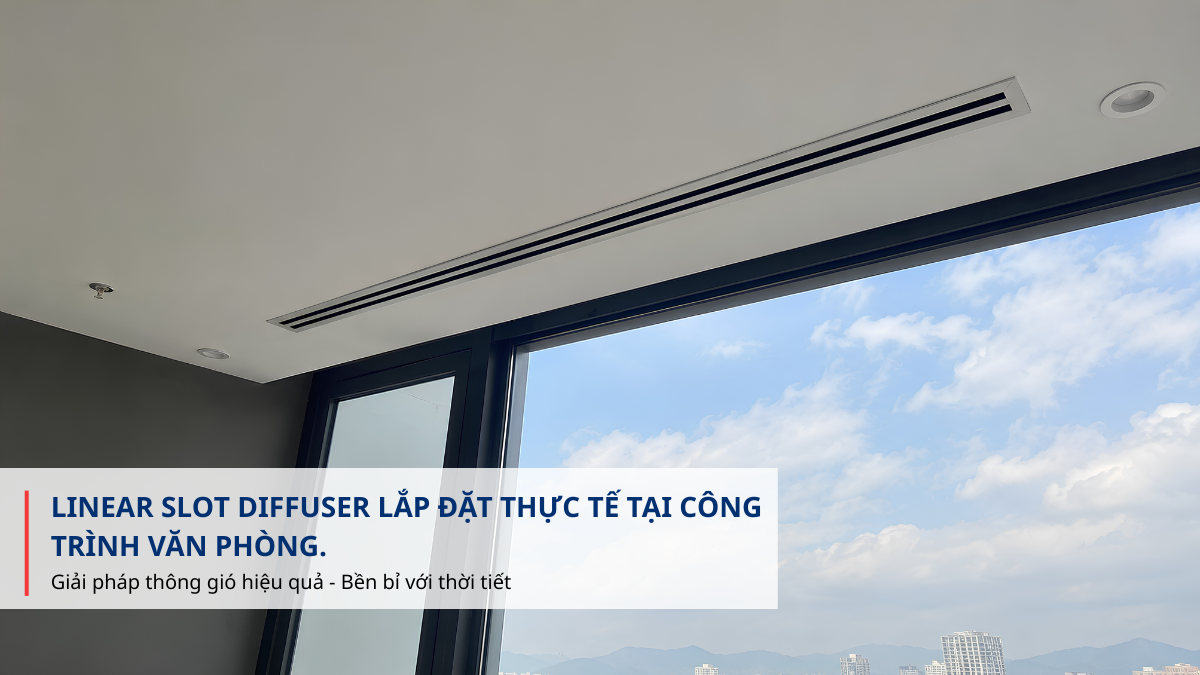

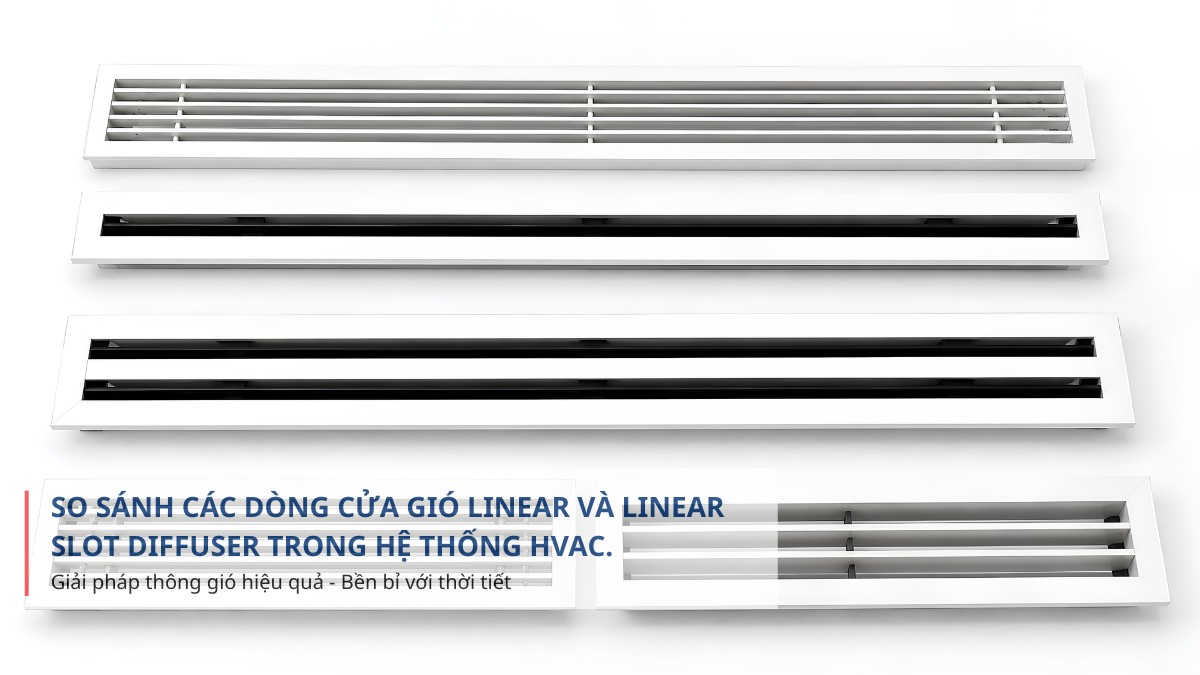

Cửa Gió Linear Và Linear Slot Diffuser Có Phải Là Một Không?

Đây là một trong những nhầm lẫn phổ biến nhất hiện nay.

Nhiều ngừi cho rằng:

Cửa Gió Linear = Linear Slot Diffuser

Thực tế không hoàn toàn chính xác.

Linear là một nhóm sản phẩm cửa gió có thiết kế dạng dài theo phương tuyến tính.

Trong nhóm này có thể bao gồm:

• Linear Slot Diffuser
• Linear Bar Grille
• Linear Return Grille
• Linear Floor Grille

Trong khi đó, Linear Slot Diffuser chỉ là một loại thuộc nhóm Linear.

Việc hiểu đúng khái niệm sẽ giúp kỹ sư HVAC lựa chọn sản phẩm phù hợp với mục đích sử dụng thay vì chỉ dựa vào hình thức bên ngoài.

Nếu bạn muốn tìm hiểu sâu hơn về nhóm sản phẩm này, bạn có thể tham khảo thử bài viết: Có Bao Nhiêu Loại Miệng Gió HVAC?

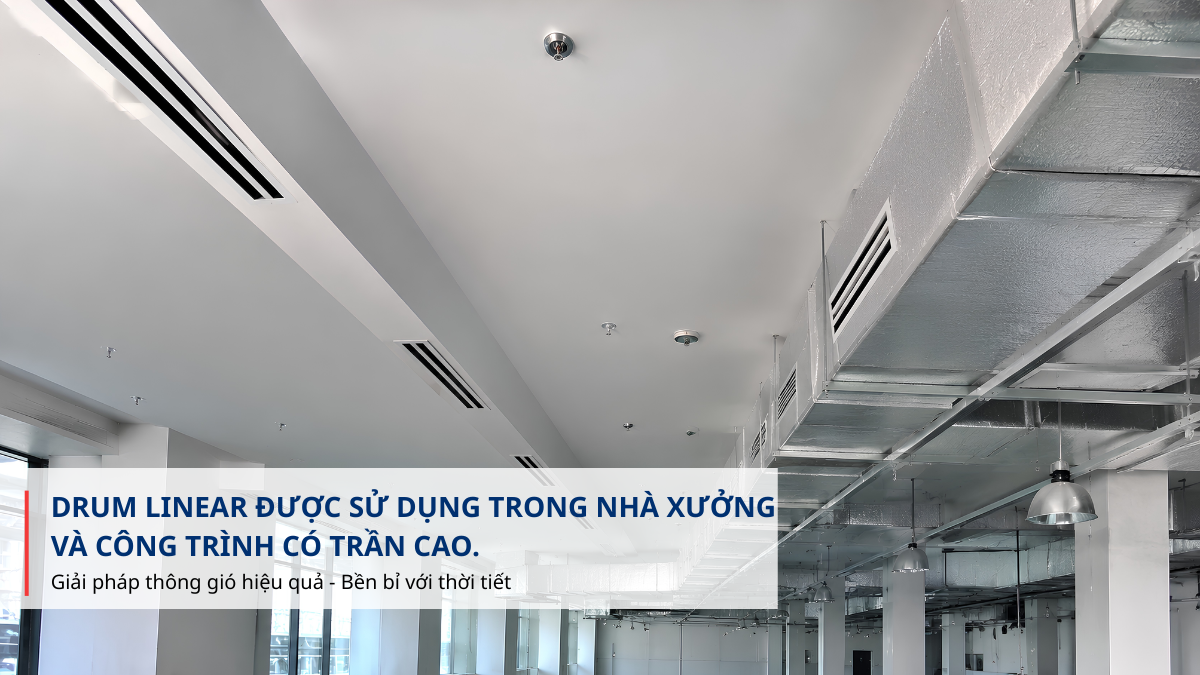

Khi Nào Nên Sử Dụng Drum Linear Hoặc Drum Jet Diffuser?

Không phải công trình nào cũng phù hợp với Linear Slot Diffuser.

Đối với các khu vực có:

• Trần cao.
• Không gian rộng
• Khoảng cách thổi lớn.

thì Drum Linear hoặc Drum Jet Diffuser thường lựa chọn hiệu quả hơn.

Các sản phẩm này có khả năng:

Thổi xa

Tập trung luồng khí

Giảm thất thoát lưu lượng

Phù hợp với không gian lớn.

Ứng dụng phổ biến:

• Nhà máy
• Nhà xưởng
• Nhà thi đấu
• Nhà ga
• Trung tâm thương mại

Nếu công trình yêu cầu khoảng cách thổi xa hoặc chiều cao trần lớn, có thể tham khảo thêm dòng sản phẩm Drum Linear HVAC.

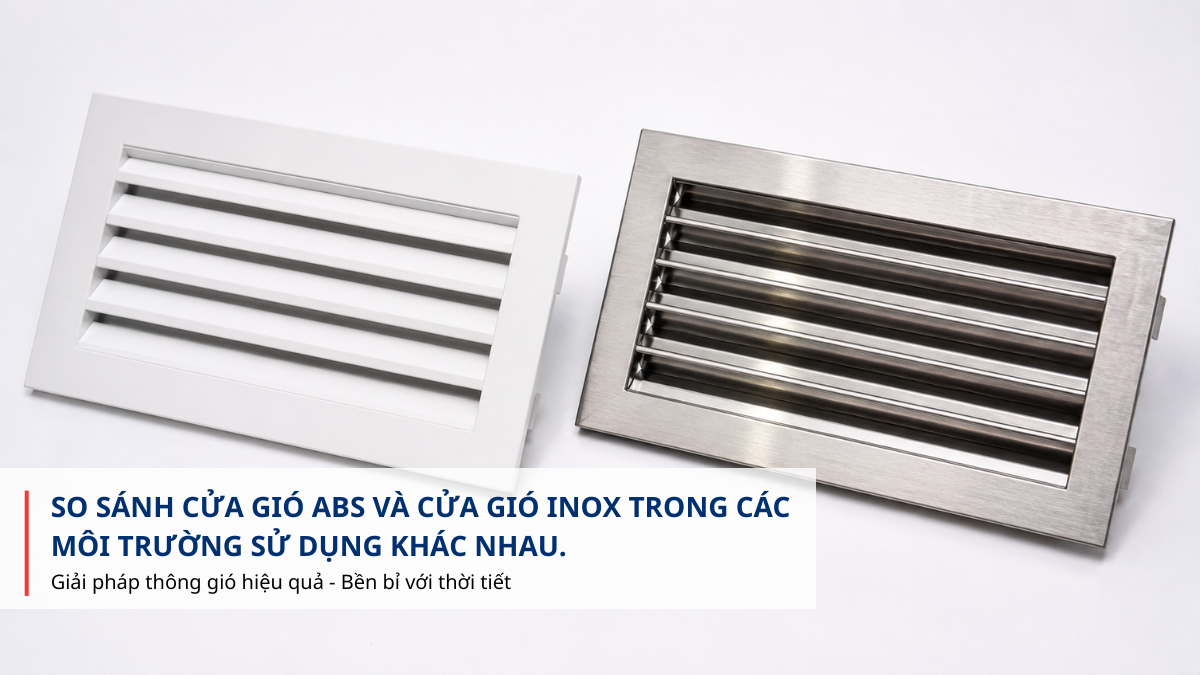

Cửa Gió Abs Và Cửa Gió Inox Phù Hợp Với Những Môi Trường Nào?

Ngoài nhóm cửa gió nhôm truyền thống, nhiều công trình hiên nay yêu cầu vật liệu chuyên dụng lớn.

Cửa Gió ABS

Ưu điểm:

• Hạn chế đọng sương
• Trọng lượng nhẹ
• Chống ăn mòn
• Thẩm mỹ cao

Thường được sử dụng tại:

Phòng khách sạn

Chung cư

Khu vực có độ ẩm cao

Hệ thống điều hòa dân dụng

Nếu bạn đang gặp phải tình trạng đọng sương tại cửa gió điều hòa, có thể tham khảo thử bài viết Tại Sao Miệng Gió Điều Hòa Bị Đọng Sương?

Cửa gió Inox

Ưu điểm:

• Chống ăn mòn tốt.
• Độ bên cao.
• Dễ vệ sinh.
• Phù hợp một trường đặc biệt.

Ứng dụng:

• Nhà máy thực phẩm.
• Nhà máy dược phẩm.
• Bệnh viện.
• Phòng sạch.

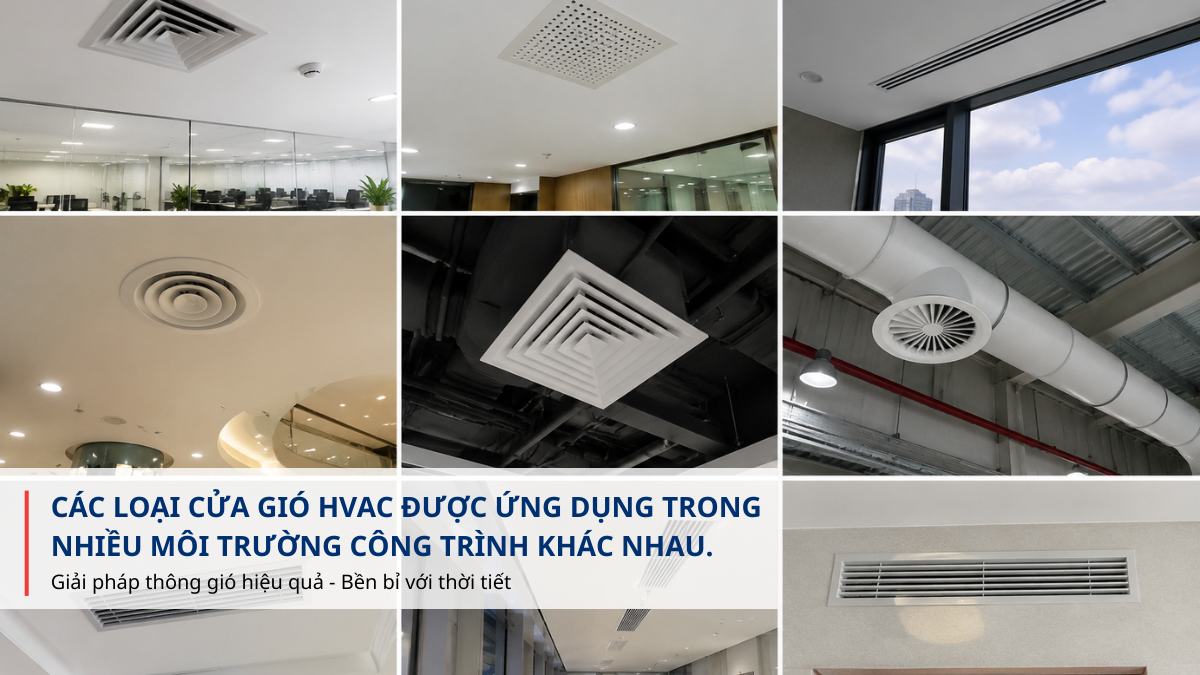

Loại Cửa Gió Nào Phù Hợp Với Từng Công Trình?

Đây là câu hỏi mà gần như mọi kỹ sư HVAC hoặc bộ phận mua hàng gặp phải.

Không có một loại cửa gió nào phù hợp cho tất cả công trình.

Việc lựa chọn cần dựa trên:

• Mục đích sử dụng
• Chiều cao trần.
• Lưu lượng gió.
• Mức độ thẩm mỹ.
• Điều kiện môi trường.

Bảng tham khảo nhanh dưới đây có thể giúp lựa chọn phù hơp hơn.

Công trình	Loại cửa gió đề xuất
Văn phòng	Linear slot Diffuser, Swirl Diffuser
Khách sạn	Linear Slot Diffuser, cửa gió ABS
Trung tâm thương mại	Linear Slot Diffuser, Drum Linear
Nhà xưởng	Drum Linear, Drum Jet Diffuser
Bệnh viện	Cửa Gió Inox
Phòng sạch	Inox chuyên dụng
Ngoài trời	Cửa Gió Nan Z, Cửa Gió Chống Mưa

Những Sai Lầm Thường Gặp Khi Chọn Cửa Gió HVAC

Chỉ Quan Tâm Đến Hình Dáng Bên Ngoài

Đây là sai lầm phổ biến nhất. Một cửa gió đẹp chưa chắc đã phù hợp với lưu lượng gió thêo yêu cầu.

Chọn Sai Chức Năng Cửa Gió

Không ít trường hợp sử dụng cửa gió hòi cho vị trí cấp gió và ngược lại. Điều này có thể ảnh hưởng trực tiếp đến hiệu suất phân phối không khí.

Không Tính Đến Hệ Thống Điều Chỉnh Lưu Lượng

Nhiều cửa gió cần kết hợp với:

• OBD.
• VCD.
• Plenum Box.

để đảm bảo lưu lượng gió thiết kế.

Nếu muốn hiểu rõ hơn về vai trò của các loại van gió trong hệ thống HVAC, có thể tham khảo:  Có Bao Nhiêu Loại Van Gió HVAC?

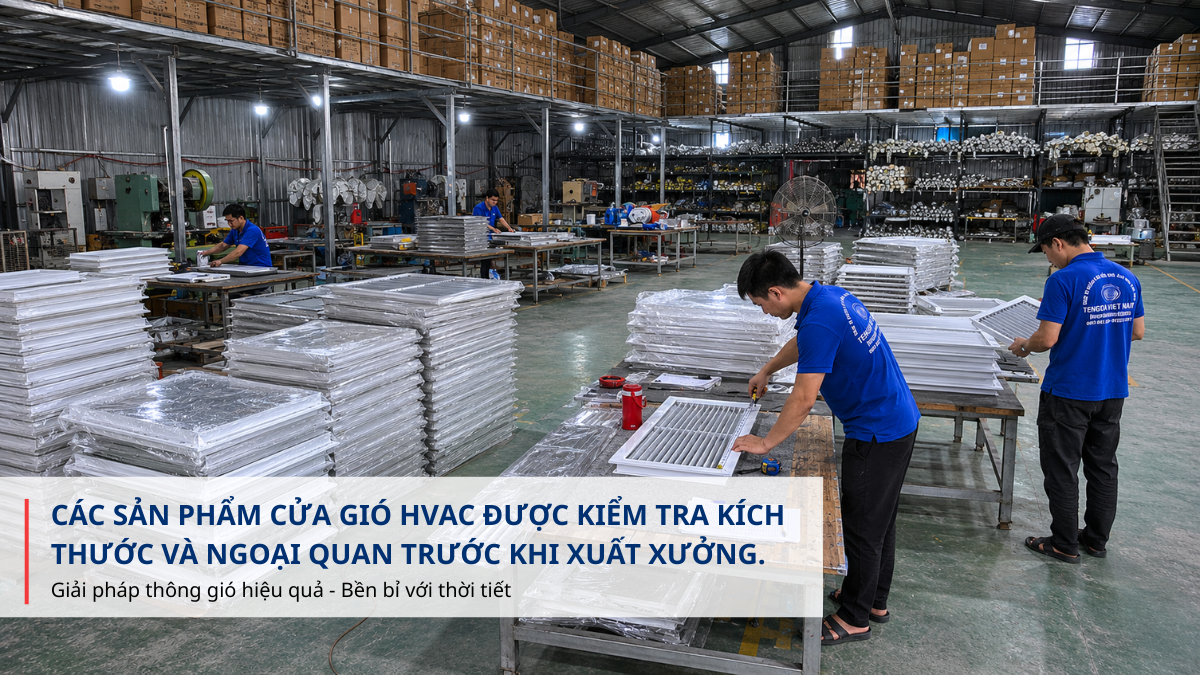

Không Kiểm Tra Kích Thước Trước Khi Đặt Hàng

Sai kích thước là một trong những nguyên nhân phổ biến khiến cửa gió phải gia công lại hoặc điều chỉnh tại công trình.

Cần Chuẩn Bị Gì Trước Khi Đặt Hàng Cửa Gió HVAC?

Để quá trình báo giá và sản xuất diễn ra nhanh chóng, khách hàng nên chuẩn bị các thông tin sau:

Kích Thước

• Dài.
• Rộng.
• Cổ nối.

Loại Cửa Gió

Ví dụ:

• Linear Slot Diffuser.
• Drum Linear.
• Cửa Gió Hồi.
• Cửa Gió Nan Z.
• Cửa Gió ABS.

Vật Liệu

• Nhôm.
• Inox.
• ABS.

Màu Sơn

• Trắng tiêu chuẩn.
• Sơn tĩnh điện theo mã RAL.

Có sử dụng OBD hoặc Plenum Boc Hay không?

Thông tin này ảnh hưởng trực tiếp đến cấu tạo và báo giá sản phẩm.



Những Câu Hỏi Thường Gặp Về Cửa Gió HVAC

Cửa gió HVAC và miệng gió HVAC có giống nhau không?

Trong thực tế hai thuật ngữ này thường được sử dụng thay thế cho nhau.

Tuy nhiên trong ngành HVAC:

• Miệng gió thường dùng để chỉ các sản phẩm phân phối không khí.
• Cửa gió là khái niệm rộng hơn, bao gồm cửa gió cấp, cửa gió hồi, cửa gió thải và cửa gió lấy gió tươi.

Cửa gió cấp và cửa gió hồi khác nhau như thế nào?

• Cửa gió cấp có nhiệm vụ đưa không khí đã được xử lý vào không gian sử dụng.
• Cửa gió hồi có nhiệm vụ thu hồi không khí về AHU hoặc FCU để tiếp tục xử lý.
• Việc sử dụng sai chức năng có thể làm giảm hiệu quả vận hành của hệ thống HVAC.

Công trình văn phòng nên sử dụng loại cửa gió nào?

Các sản phẩm phổ biến gồm:

• Linear Slot Diffuser.
• Cửa Gió Linear.
• Swirl Diffuser.
• Cửa Gió Khuếch Tán Vuông.

Những sản phẩm này có khả năng phân phối gió đều và mang tính thẩm mỹ cao.

Nhà xưởng nên sử dụng loại cửa gió nào?

Đối với các công trình có trần cao và lưu lượng lớn, các sản phẩm phù hợp gồm:

• Drum Linear.
• Drum Jet Diffuser.
• Jet Nozzle Diffuser.

Đây là những dòng cửa gió có khả năng thổi xa và phục vụ không gian rộng hiệu quả hơn.

Cửa gió ABS có ưu điểm gì?

Cửa gió ABS thường được sử dụng tại các khu vực có độ ẩm cao nhờ:

• Hạn chế đọng sương.
• Chống ăn mòn.
• Trọng lượng nhẹ.
• Thẩm mỹ tốt.

Có thể sản xuất cửa gió HVAC theo kích thước riêng không?

Câu trả lời là Có.

TENGDA nhận sản xuất theo:

• Kích thước yêu cầu.
• Shop Drawing.
• AutoCAD.
• BIM/Revit.
• Yêu cầu kỹ thuật riêng của dự án.

Đơn Vị Cung Cấp Phụ Kiện HVAC Uy Tín

Cửa gió là một phần quan trọng của hệ thống HVAC, tuy nhiên để hệ thống vận hành hiệu quả còn cần nhiều thiết bị khác như van gió, hộp tĩnh áp, phụ kiện kết nối và các giải pháp cân bằng lưu lượng không khí.

TENGDA Việt Nam hiện sản xuất và cung cấp đa dạng các dòng cửa gió HVAC phục vụ cho văn phòng, khách sạn, trung tâm thương mại, bệnh viện, nhà máy và nhiều công trình công nghiệp trên toàn quốc.

Danh mục sản phẩm bao gồm cửa gió cấp, cửa gió hồi, cửa gió nan Z, cửa gió ABS, Drum Linear, Linear Slot Diffuser cùng nhiều phụ kiện HVAC khác.

Không chỉ cung cấp sản phẩm, TENGDA còn hỗ trợ khách hàng trong việc lựa chọn giải pháp phù hợp, kiểm tra kích thước theo bản vẽ và phối hợp kỹ thuật nhằm đảm bảo sản phẩm đáp ứng đúng yêu cầu thực tế của dự án.
