Có Bao Nhiêu Loại Miệng Gió HVAC? Hướng Dẫn Chọn Đúng Theo Từng Hệ Thống Điều Hòa Không Khí

Miệng Gió HVAC Đóng Vai Trò Gì Trong Hệ Thống Điều Hòa Không Khí?

Khi nhắc đến hệ thống HVAC, nhiều người thường tập trung vào AHU, FCU, Chiller hoặc hệ thống ống gió mà quên mất rằng miệng gió HVAC mới là bộ phận trực tiếp đưa không khí đến khu vực sử dụng.

Dù hệ thống điều hòa được thiết kế tốt đến đâu, nếu lựa chọn sai miệng gió thì luồng khí vẫn có thể phân phối không đồng đều, gây khó chịu cho người sử dụng và làm giảm hiệu quả vận hành.

Miệng gió HVAC có các nhiệm vụ chính:

• Cấp khí lạnh hoặc khí tươi vào không gian.
• Thu hồi không khí về hệ thống.
• Điều hướng luồng gió.
• Kiểm soát tốc độ gió.
• Tăng tính thẩm mỹ cho công trình.

Chính vì vậy, việc lựa chọn đúng loại miệng gió HVAC là yếu tố quan trọng đối với kỹ sư HVAC, tư vấn MEP và nhà thầu thi công.

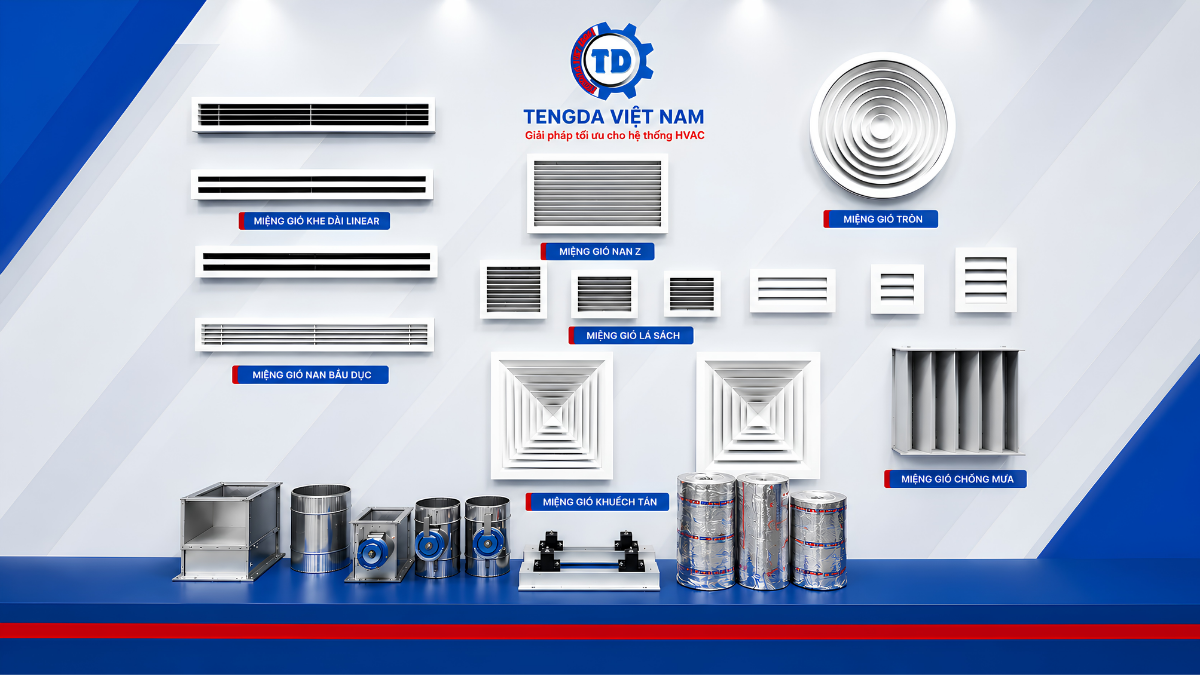

Có Bao Nhiêu Loại MIệng Gió HVAC Hiện Nay?

Không có con số cố định cho câu hỏi này.

Trên thực tế, miệng gió HVAC có thể được phân loại theo nhiều tiêu chí khác nhau như:

• Chức năng sử dụng miệng gió
• Vị trí lắp đặt cửa gió
• Khoảng cách thối gió
• Loại công trình sử dụng
• Vật liệu sản xuất miệng gió HVAC

Đây cũng là lý do khiến nhiều người dễ dàng nhầm lẫn giữa các sản phẩm như:

• Linear Slot Diffuser.
• Swirl Diffuser.
• Drum Jet Diffuser.
• Cửa gió hồi.
• Cửa gió nan Z.
• Cửa gió ABS.

Mặc dù đều là miệng thông gió HVAC nhưng mỗi sản phẩm đều được thiết kế với nhiều mục địch sử dụng khác nhau.

Nếu Chia Theo Chức Năng HVAC, Có Những Nhóm Miệng Gió Nào?

Đây là cách phân loại được các kỹ sư HVAC sử dụng phổ biến nhất hiện nay.

Miệng Gió Cấp (Supply Air Diffuser)

Nhóm này có nhiệm vụ đưa không khí đã xử lý từ hệ thống điều hòa đến khu vực sử dụng.

Các sản phẩm phổ biến gồm:

• Linear Slot Diffuser
• Miệng Gió Linear
• Miệng Gió Khuếch Tán Vuông
• Swirl Diffuser
• Cửa Gió Hai Lớp Chỉnh Hướng

Trong các công trình văn phòng và trung tâm thương mại hiện nay, dòng Linear Slot Diffuser được sử dụng khá phổ biến nhờ tính thẩm mỹ cao.

Nếu bạn muốn tham khảo tìm hiểu chi tiết hơn về dòng sản phẩm này, có thể tham khảo Miệng gió Linear HVAC

Miệng Gió Hồi (Return Air Grille)

Miệng gió hồi có nhiệm vụ thu hồi không khí từ phòng về AHU hoặc FCU để tiếp tục xử lý.

Nhóm này thường bao gồm:

• Cửa Gió Hồi
• Egg Crate Grille
• Linear Return Grille

Tại các công trình hay văn phòng và khách sạn, cửa gió hồi HVAC thường được lắp đặt tại trần nahwfm đảm bảo tuần hoàn không khí hiệu quả.

Miệng Gió Thải (Exhaust Air Grille)

Nhóm sản phẩm này thì thường được sử dụng để đưa khí thải ra ngoài môi trường.

Ứng dụng phổ biến:

• Nhà vệ sinh
• Phòng kỹ thuật
• Bếp công nghiệp
• Nhà máy

Tùy theo lưu lượng gió và môi trường sử dụng, kỹ sư HVAC sẽ lựa chọn loại cửa gió phù hợp.

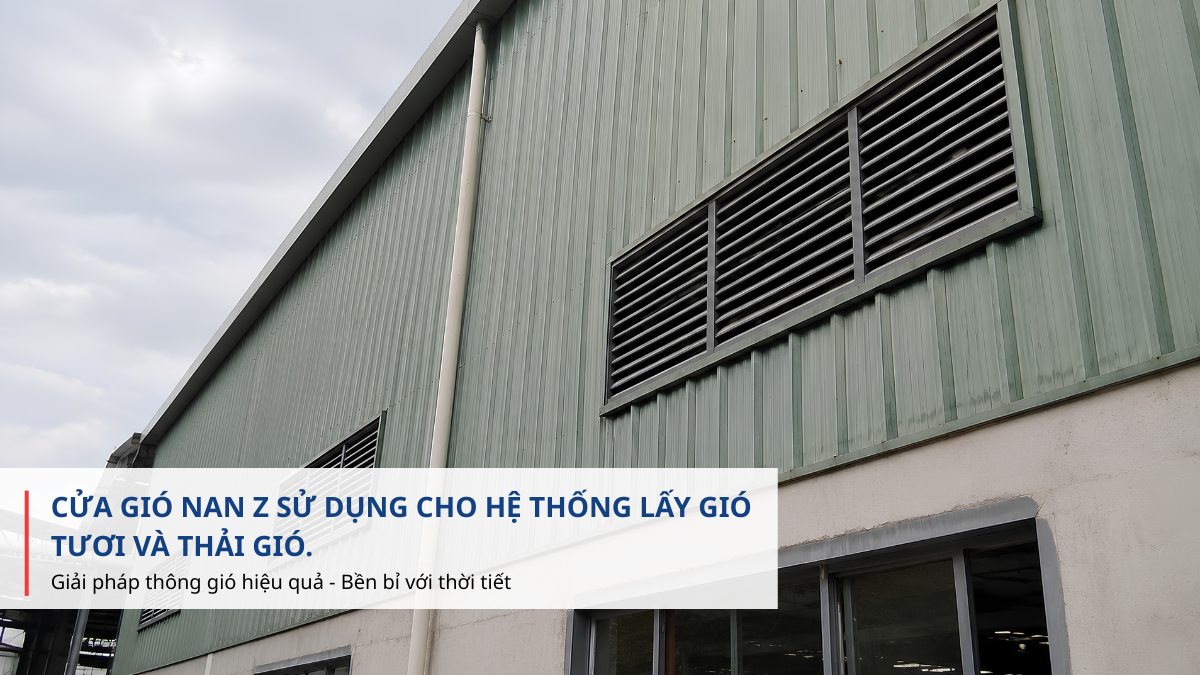

Miệng Gió Lấy Gió Tươi (Fesh Air Grille)

Nhóm này thường được lắp đặt tại mặt ngoài công trình.

Mục đích:

• Cấp khí tươi
• Chắn mưa
• Chống côn trùng
• Bảo hệ thệ thống HVAC

Hai dòng sản phẩm cửa gió phổ biến nhất hiện nay là:

• Cửa gió đan z
• Cửa gió chống mưa

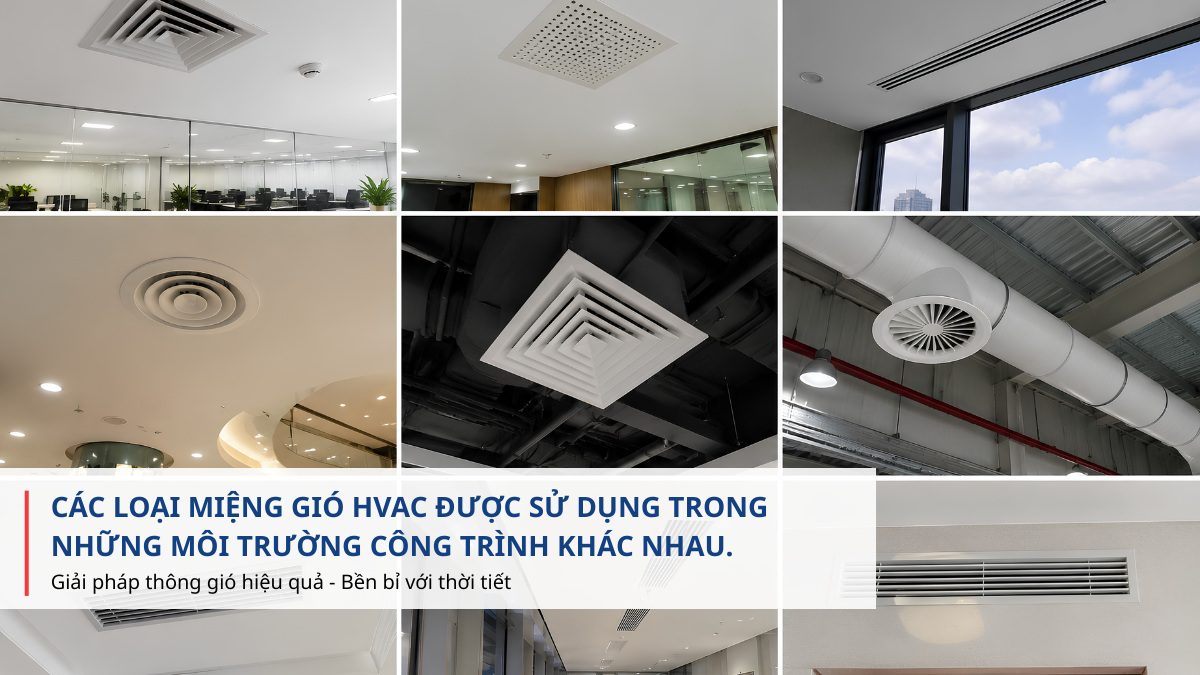

Công Trình Khác Nhau Có Cần Loại Miệng Gió Khác Nhau Không?

Câu trả lời là có.

Đây là một trong những yếu tố quyết định mà nhiều bài viết HVAC hiện nay chưa giải thích rõ.

Một loại miệng gió phù hợp với văn phòng thì chưa chắc đã phù hợp với nhà mày hoặc phòng sạch.

Ví dụ: Ở môi trường

Văn Phòng

Ưu tiên:

• Linear Slot Diffuser
• Swirl Diffuser
• Cửa Gió Khuếch Tán Vuông

Mục tiêu:

• Thẩm mỹ.
• Độ ồn thấp.
• Phân phối gió đồng đều.

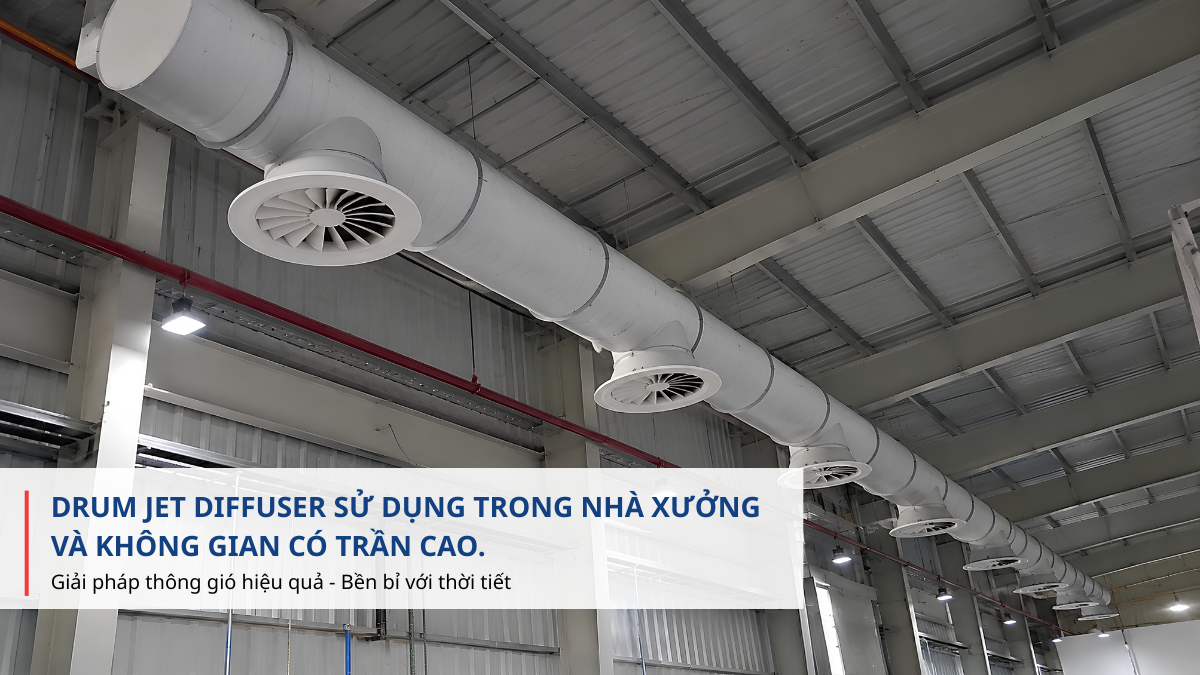

Nhà Xưởng

Ưu tiên:

• Drum Linear
• Drum Jet Diffuser
• Jet Nozzle Diffuser

Mục tiêu:

• Thổi xa.
• Lưu lượng lớn.
• Trần cao.

Khách Sạn

Ưu tiên:

• Linear Slot Diffuser
• Swirl Diffuser

Mục tiêu:

• Tính thẩm mỹ.
• Sự thoải mái cho người sử dụng.

Trung Tâm Thương Mại

Ưu tiên:

• Linear Slot Diffuser
• Drum Linear
• Swirl Diffuser

Mục tiêu:

• Phân phối gió đồng đều.
• Khả năng phục vụ lưu lượng lớn.

Phòng Sạch Và Bệnh Viện

Ưu tiên:

• Diffuser chuyên dụng.
• Miệng gió có khả năng kiểm soát luồng khí.

Mục tiêu:

• Đảm bảo áp suất phòng.
• Kiểm soát chất lượng không khí.

Trong các tiêu chuẩn thiết kế HVAC, việc lựa chọn miệng gió phù hợp thường được sử dụng tham khảo từ các hướng dẫn kỹ thuật của ASHRAE nhằm tối ưu hiệu quả phân phối luồng không khí và chất lượng môi trường trong nhà.

Vậy Làm Thế Nào Để Chọn Đúng Loại Miệng Gió Hvac Cho Từng Công Trình?

Đây là câu hỏi là hầu hết kỹ sư HVAC, nhà thầu M&E và chủ đầu tư đều gặp phải khi triển khai dự án.

Thực tế không tồn tại một loại miệng gió phù hợp cho mọi công trình. Việc lựa chọn miệng gió phù hợp cho hệ thống HVAC cần dựa trên:

• Mục đích sử dụng
• Chiều cao trần
• Lưu lượng gió
• Khoảng cách thổi
• Yêu cầu thẩm mỹ
• Môi trường vận hành

Dưới đây là bảng lựa chọn nhanh được nhiều kỹ sư HVAC sử dụng trong giao đoạn thiết kế.

Loại công trình	Miệng gió phù hợp
Văn phòng	Linear Slot Diffuser, Swirl Diffuser
Khách sạn	Linear Slot Diffuser, Swirl Diffuser
Trung tâm thương mại	Linear Slot Diffuser, Drum Linearop
Nhà xưởng	Drum  L inear, Drum Jet Diffuser
Nhà may thực phẩm	Cửa Gió Inox, Cửa Gió ABS
Bệnh viện	Diffuser chuyên dụng
Phòng sạch	Diffuser HEPA chuyên dụng
Khu vực lấy gió tươi	Cửa Gió Nan Z

Việc lựa chọn đúng ngày từ đầu giúp giảm chi phí vận hành và hạn chế việc thay đổi thiết bị sau khi công trình đã hoàn thiện.

Khi Nào Nên Chọn Miệng Gió Thổi Xa Thay Vì Linear Slot Diffuser?

Nhiều kỹ sư mới ra trường chọn Linear Slot Diffuser cho mọi công trình.

Đây là một sai lầm khá là phổ biến.

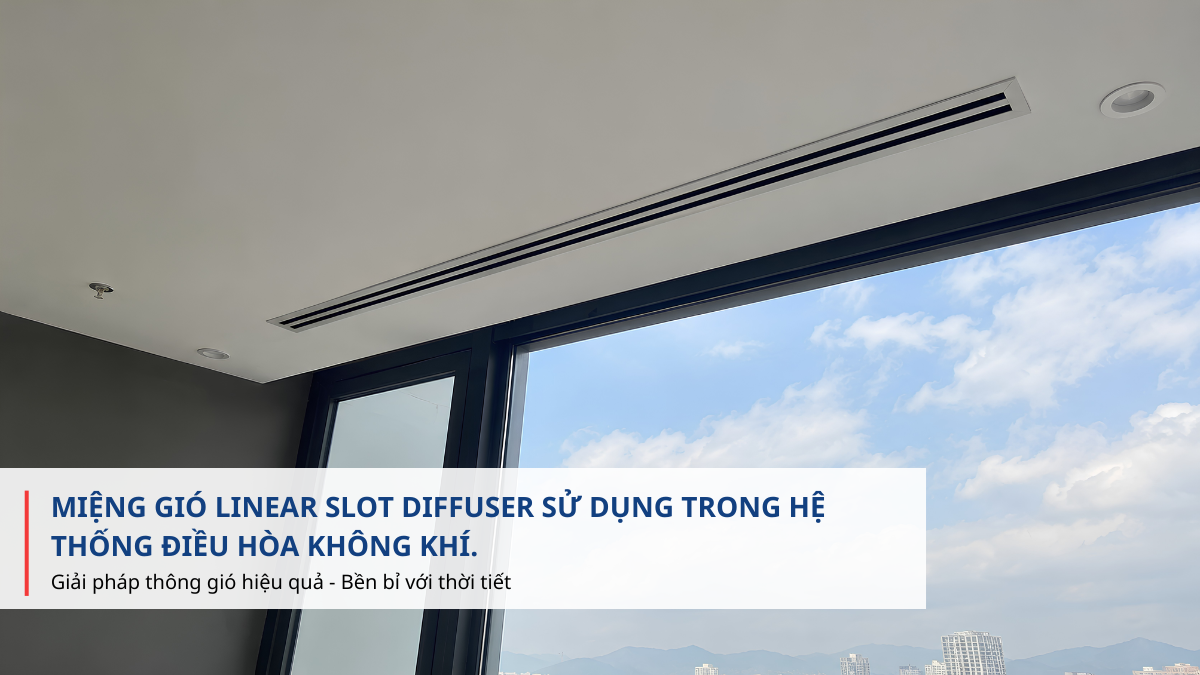

Linear Slot Diffuser chỉ phù hợp với:

Trần thấp đến trung bình

Văn phòng

Khách sạn

Khu vực yêu cầu thẩm mỹ

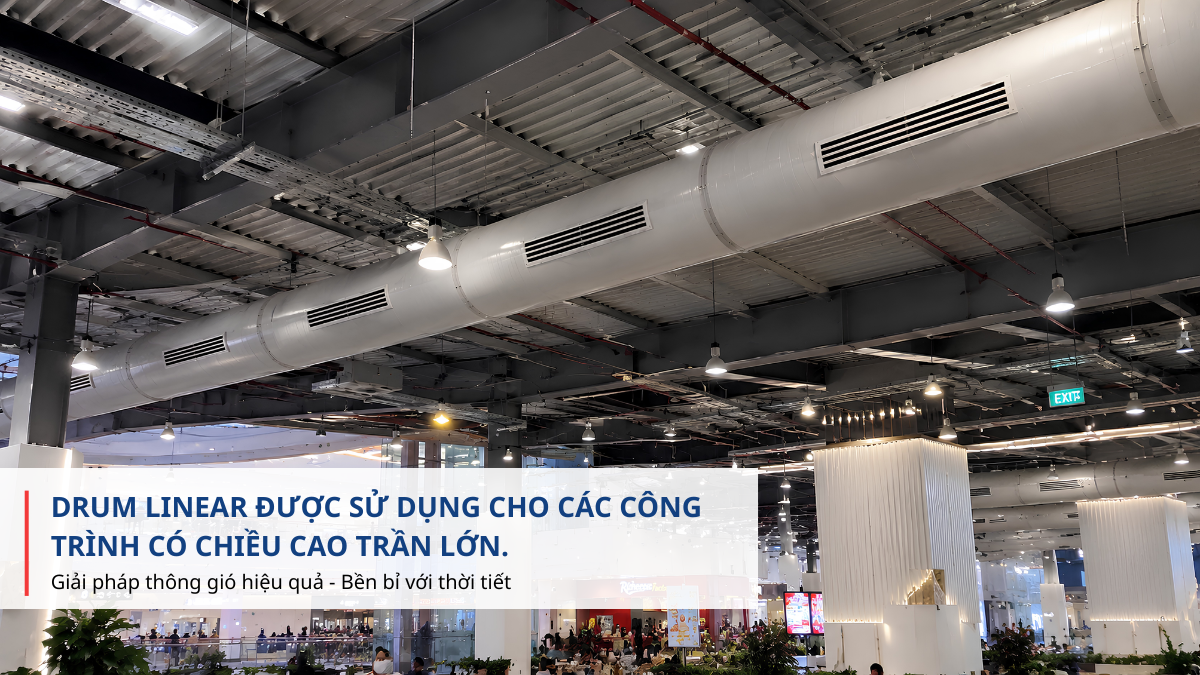

Tuy nhiên, khi chiều cao trần tăng lên từ 6 mét, 8 mét hoặc 12 mét, luồng gió từ Linear Slot Difuser thường không còn hiệu quả.

Lúc này các sản phẩm chuyên thổi xa sẽ phù hợp hơn các dòng sản phẩm miệng gió thông thường hơn như:

• Drum Linear
• Drum Jet Diffuser
• Jet Nozzle Diffuser
• Jet Ball Diffuser

Các dòng sản phẩm này có khả năng đưa luồng khí đi xa hơn đáng kể so với các loại diffuser thông thường.

Nếu như công trình có trần cao hoặc cần khoảng cách thổi hơn, bạn có thể thử tham khảo các dòng sản phẩm Cửa gió trống (Drum Linear) đang được sử dụng phổ biến tronh nhà máy và trung tâm thương mại.

Những Sai Lầm Thường Gặp Khi Chọn Miệng Gió HVAC

Chỉ Quan Tâm Đến Hình Thức Bên Ngoài

Một số chủ đầu tư chọn sản phẩm dựa trên yếu tố thẩm mỹ mà bỏ qua yêu cầu kỹ thuật.

Điều này có thể dẫn đến:

• Gió không điều
• Độ ồn cao
• Khó cân bằng hệ thống

Chọn Sai Chức Năng Cấp Gió Và Hồi Gió

Đây là lỗi xuất hiện rất nhiều tại công trình.

Miệng gió cấp và miệng gió hồi có chức năng hoàn toàn khác nhau.

Việc sử dụng sai loại sản phẩm có thể làm giảm hiệu quả hoạt động của toàn bộ hệ thống HVAC.

Không Tính Đến Hiện Tượng Đọng Sương

Đối với các khu vực có độ ẩm cao, việc lựa chọn sai vật liệu hoặc sai thiết kế có thể gây ra hiện tượng đọng sương trên miệng gió.

Nếu bạ đnag gặp vấn đề  về tình trạng miệng gió dọng sương này, có thể tham khảo thử bài viết Tại Sao Miệng Gió Lại Bị Đọng Sương?

Không Kiểm Tra Khả Năng Điều Chỉnh Lưu Lượng Gió

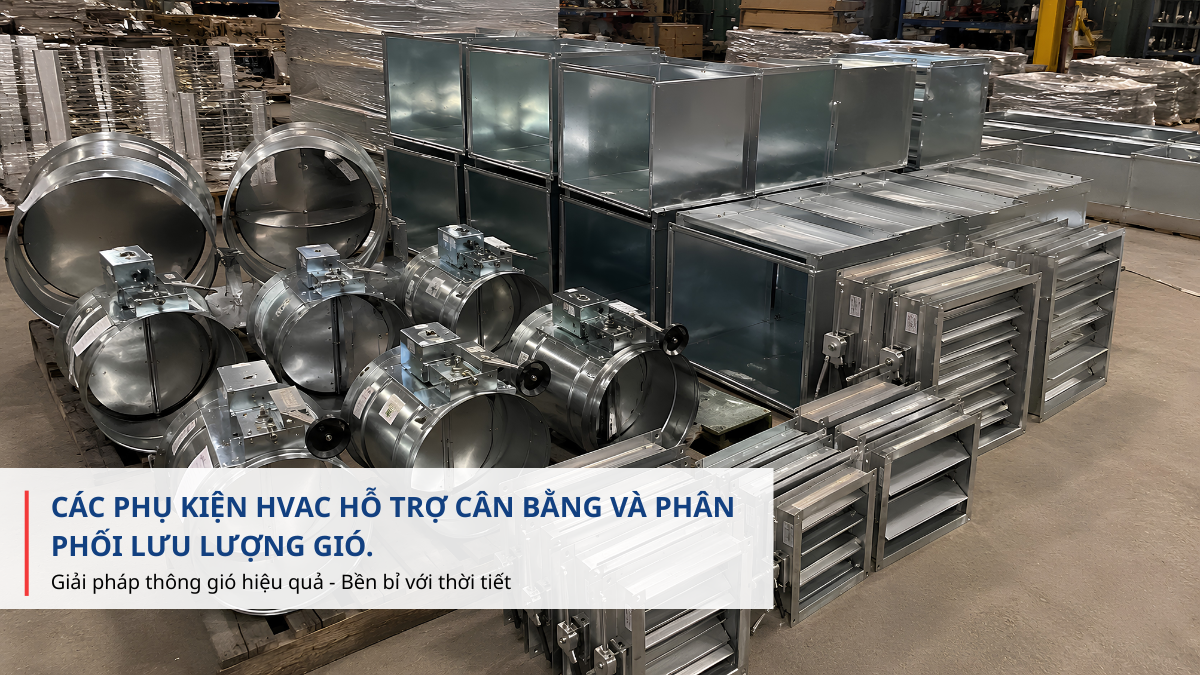

Nhiều công trình yêu cầu sử dụng thêm các phụ kiện HVAC như:

• OBD
• VCD
• Plenum Box

để đảm bảo cân bằng lưu lượng khí.

Việc bỏ qua các phụ kiện này có thể làm hệ thống vận hành không ổn định.

Cần Chuẩn Bị Gì Trước Khi Yêu Cầu Báo Giá Miệng Gió HVAC?

Một trong những nguyên nhân khiến quá trình báo giá kéo dài là thiếu thông tin kỹ thuật.

Để nhận báo giá nhanh và chính xác, khách hàng nên chuẩn bị:

Kích Thước Miệng Gió

Bao gồm:

• Chiều dài
• Chiều rộng
• Chiều cao cổ nối

Loại Miệng Gió

Ví dụ:

• Linear Slot Diffuser
• Drum Linear
• Swirl Diffuser
• Cửa Gió Hồi
• Cửa Gió Nan Z

Vật Liệu

• Nhôm
• Inox
• ABS
• Tôn mạ kẽm

Nếu công trình yêu cầu chống ăn mòn hoặc hạn chế đọng sương, nhiều kỹ sư HVAC lựa chọn các dòng sản phẩm ABS.

Màu Sơn

• Trắng tiêu chuẩn
• Sơn tĩnh điện theo RAL

Bản Vẽ Hoặc Shop Drawing

Đây là tài liệu giúp quá trình sản xuất và báo giá chính xác hơn.

Vì Sao Nhiều Nhà Thầu HVAC Lựa Chọn Làm Việc Với Nhà Sản Xuất Thay Vì Trung Gian?

Xu hướng hiện nay là làm việc trực tiếp với đơn vị sản xuất.

Lý do bao gồm:

• Chủ động tiến độ
• Kiểm soát chất lượng
• Hỗ trợ kỹ thuật tốt hơn
• Tối ưu chi phí

Đối với các dự án lớn, việc làm việc trực tiếp với nhà máy sản xuất còn giúp hạn chế sai sót trong quá trình đặt hàng.

Nếu bạn đang tìm hiểu mô hình sản xuất HVAC theo yêu cầu tại Việt Nam, có thể tham khảo bài viết: Nhà Sản Xuất Và Cung Cấp Miệng Gió HVAC Theo Yêu Cầu Tại Việt Nam

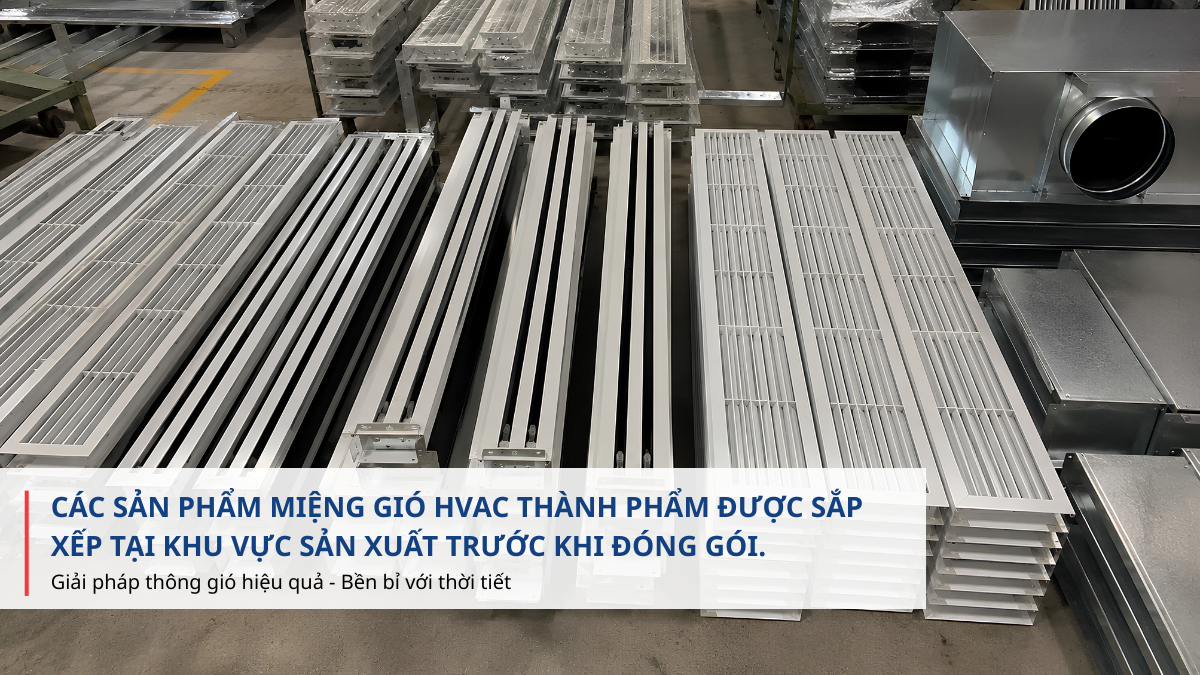

TENGDA Có Nhận Sản Xuất Miệng Gió HVAC Theo Yêu Cầu Không?

Câu trả lời cho câu hỏi này là Có TENGDA VIỆT NAM có nhận sản xuất miệng gió HVAC theo yêu cầu tùy vào mục đích, vị trí sử dụng.

TENGDA hiện nhận sản xuất nhiều dòng miệng gió HVAC theo:

• Kích thước yêu cầu
• Shop Drawing
• Bản vẽ AutoCAD
• BIM/Revit
• Yêu cầu riêng của dự án

Danh mục sản phẩm bao gồm:

• Miệng Gió Linear HVAC
• Linear Slot Diffuser
• Cửa Gió Hồi
• Drum Linear
• Cửa Gió Nan Z
• Cửa Gió ABS
• Van Gió HVAC
• Phụ kiện HVAC

Bên cạnh sản xuất, đội ngũ TENGDA còn hỗ trợ khách hàng trong quá trình lựa chọn sản phẩm, kiểm tra kích thước và phối hợp kỹ thuật nhằm đảm bảo sản phẩm phù hợp với yêu cầu thực tế của công trình.

Những Câu Hỏi Thường Gặp Về Miệng Gió HVAC

Miệng gió HVAC và cửa gió HVAC có khác nhau không?

Trả lời:

Trong thực tế, hai thuật ngữ này thường được sử dụng thay thế cho nhau.

Tuy nhiên trong ngành HVAC:

• Miệng gió thường dùng để chỉ các sản phẩm cấp gió hoặc phân phối gió.
• Cửa gió thường dùng rộng hơn, bao gồm cả gió cấp, gió hồi, gió thải và gió tươi

Công trình văn phòng nên sử dụng loại miệng gió nào?

Đối với văn phòng hiện đại, các sản phẩm được sử dụng phổ biến gồm:

• Linear Slot Diffuser
• Miệng Gió Linear
• Swirl Diffuser
• Cửa Gió Khuếch Tán Vuông

Những sản phẩm này có tính thẩm mỹ cao, phân phối gió đều và phù hợp với trần thạch cao.

Nhà xưởng nên sử dụng loại miệng gió nào?

Trả lời:

Nhà xưởng thường có chiều cao trần lớn và yêu cầu khoảng cách thổi xa.

Các dòng sản phẩm phù hợp gồm:

• Drum Linear
• Drum Jet Diffuser
• Jet Nozzle Diffuser
• Jet Ball Diffuser

Những sản phẩm này giúp luồng gió đi xa hơn và phục vụ tốt cho không gian rộng.

Cửa gió ABS có ưu điểm gì so với cửa gió nhôm?

Trả lời:

Cửa gió ABS có nhiều ưu điểm như:

• Hạn chế đọng sương
• Chống ăn mòn
• Trọng lượng nhẹ
• Phù hợp khu vực độ ẩm cao

Trong khi đó cửa gió nhôm có ưu điểm về độ cứng và khả năng tùy biến kích thước.

Khi nào nên sử dụng Linear Slot Diffuser?

Trả lời:

Linear Slot Diffuser phù hợp với:

• Văn phòng
• Khách sạn
• Showroom
• Trung tâm thương mại
• Biệt thự cao cấp

Đây là dòng sản phẩm được đánh giá cao về tính thẩm mỹ và khả năng hòa trộn không khí.

Drum Jet Diffuser có thể thay thế Linear Slot Diffuser không?

Trả lời:

Không hoàn toàn.

Hai sản phẩm phục vụ các mục đích khác nhau.

• Linear Slot Diffuser phù hợp với trần thấp hoặc trung bình.
• Drum Jet Diffuser phù hợp với không gian lớn và trần cao.

Việc lựa chọn cần dựa trên tính toán HVAC thay vì chỉ dựa trên hình thức sản phẩm.

Có cần sử dụng Van OBD hoặc Van VCD không?

Trả lời:

Trong nhiều hệ thống HVAC, OBD và VCD đóng vai trò quan trọng trong việc cân bằng lưu lượng gió.

Đặc biệt với các hệ thống có nhiều nhánh ống gió, việc sử dụng van điều chỉnh giúp hệ thống hoạt động ổn định và đạt hiệu suất thiết kế.

Miệng gió HVAC có thể sản xuất theo kích thước riêng không?

Trả lời:

Có.

TENGDA nhận sản xuất theo:

• Kích thước yêu cầu
• Shop Drawing
• AutoCAD
• BIM/Revit
• Mẫu thực tế

phù hợp với từng công trình HVAC cụ thể.

Làm Sao Để Chọn Đúng Loại Miệng Gió HVAC?

Trả lời:

Thay vì lựa chọn theo cảm tính hoặc chỉ dựa vào hình ảnh sản phẩm, kỹ sư HVAC thường đánh giá dựa trên:

• Lưu lượng gió
• Chiều cao trần
• Khoảng cách thổi
• Chức năng sử dụng
• Mức độ yêu cầu thẩm mỹ
• Điều kiện vận hành thực tế

Một sản phẩm phù hợp với văn phòng chưa chắc đã phù hợp với nhà máy hoặc trung tâm thương mại.

Chính vì vậy, việc hiểu rõ từng loại miệng gió HVAC sẽ giúp chủ đầu tư và nhà thầu giảm đáng kể rủi ro trong quá trình thiết kế và thi công.

Đơn Vị Cung Cấp Phụ Kiện HVAC Uy Tín

Trong hệ thống HVAC, miệng gió chỉ là một phần trong toàn bộ hệ thống phân phối không khí. Để hệ thống vận hành hiệu quả còn cần nhiều phụ kiện khác như van điều chỉnh lưu lượng, hộp tĩnh áp, phụ kiện kết nối và các thiết bị hỗ trợ cân bằng gió.

TENGDA Việt Nam hiện sản xuất và cung cấp đa dạng các dòng miệng gió, cửa gió, van gió và phụ kiện HVAC phục vụ cho các dự án văn phòng, khách sạn, trung tâm thương mại, bệnh viện, nhà máy và công trình công nghiệp trên toàn quốc.

Không chỉ cung cấp sản phẩm, TENGDA còn hỗ trợ khách hàng trong việc lựa chọn giải pháp phù hợp với từng dự án, kiểm tra kích thước theo bản vẽ và tư vấn phương án sản xuất tối ưu nhằm đảm bảo hiệu quả sử dụng và tiến độ thi công.

Với định hướng phát triển lâu dài trong ngành HVAC, TENGDA tập trung xây dựng năng lực sản xuất, kiểm soát chất lượng và đồng hành cùng khách hàng từ giai đoạn thiết kế đến khi công trình đi vào vận hành.
