Cửa Gió Hồi Là Gì? Cấu Tạo, Chức Năng Và Ứng Dụng Trong Hệ Thống HVAC

Khi nhắc đến hệ thống điều hòa không khí, phần lớn mọi người thường chú ý đến những vị trí thổi gió lạnh ra phòng. Tuy nhiên trong một hệ thống HVAC vận hành hiệu quả, luồng không khí không chỉ đi ra mà còn phải quay trở lại thiết bị xử lý không khí để tiếp tục chu trình tuần hoàn.

Đó chính là nhiệm vụ của cửa gió hồi hay còn được gọi là return air grille.

Nếu ví cửa gió cấp là nơi đưa không khí đến không gian sử dụng thì cửa gió hồi chính là điểm thu hồi không khí để hệ thống tiếp tục xử lý và phân phối trở lại. Thiếu bộ phận này, lưu lượng gió trong hệ thống có thể mất cân bằng, ảnh hưởng trực tiếp đến hiệu suất làm mát, thông gió và chất lượng không khí trong phòng.

Đây cũng là lý do cửa gió hồi xuất hiện trong hầu hết các công trình HVAC hiện nay, từ căn hộ, văn phòng, khách sạn cho đến nhà máy và trung tâm thương mại.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu cửa gió hồi là gì, vai trò trong hệ thống HVAC, sự khác biệt với cửa gió cấp, các loại cửa gió hồi phổ biến và cách lựa chọn phù hợp cho từng công trình thực tế.

Cửa Gió Hồi Là Gì Trong Hệ Thống HVAC?

Nếu cửa gió cấp có nhiệm vụ đưa không khí lạnh hoặc không khí đã xử lý vào phòng, thì cửa gió hồi lại đảm nhận nhiệm vụ ngược lại: thu hồi không khí trong không gian sử dụng và đưa trở về hệ thống HVAC để tiếp tục xử lý.

Trong tài liệu kỹ thuật HVAC, cửa gió hồi thường được gọi là:

• Return Air Grille
• Return Grille
• Return Air Vent
• Miệng gió hồi
• Cửa hồi điều hòa

Mặc dù cách gọi khác nhau nhưng chức năng cơ bản vẫn giống nhau: tạo đường hồi cho luồng không khí quay trở lại AHU, FCU hoặc hệ thống xử lý không khí trung tâm.

Nhiều người khi mới tiếp cận HVAC thường nghĩ rằng điều hòa chỉ cần thổi gió ra là đủ. Thực tế, hệ thống HVAC hiệu quả luôn cần một vòng tuần hoàn không khí khép kín. Không khí sau khi được cấp vào phòng sẽ quay trở lại thông qua cửa gió hồi trước khi tiếp tục được lọc, làm lạnh hoặc xử lý lại.

Đó là lý do gần như mọi công trình HVAC hiện đại đều xuất hiện cửa gió hồi ở một hoặc nhiều vị trí khác nhau.

Vì Sao Cửa Gió Hồi Quan Trọng Hơn Nhiều Người Nghĩ?

Trong thực tế thi công HVAC, cửa gió cấp thường được chú ý nhiều hơn vì đây là vị trí người sử dụng nhìn thấy và cảm nhận trực tiếp luồng gió lạnh.

Tuy nhiên nếu nhìn dưới góc độ vận hành hệ thống, cửa gió hồi lại có vai trò không kém phần quan trọng.

Để dễ hình dung, hãy tưởng tượng một căn phòng chỉ có cửa gió cấp liên tục thổi khí vào nhưng không có đường hồi khí quay trở lại. Lúc này áp suất trong phòng sẽ thay đổi, lưu lượng gió mất cân bằng và hiệu suất trao đổi không khí giảm đáng kể.

Chính vì vậy, khi thiết kế HVAC, kỹ sư luôn tính toán đồng thời cả hệ thống cấp gió và hồi gió chứ không chỉ tập trung vào phần thổi gió.

Nếu bạn đang tìm hiểu tổng thể về các loại cửa gió được sử dụng trong HVAC, có thể tham khảo bài viết Có Bao Nhiêu Loại Cửa Gió HVAC? để thấy rõ sự khác biệt giữa cửa gió cấp, cửa gió hồi, cửa gió thải và các dòng cửa gió chuyên dụng khác.

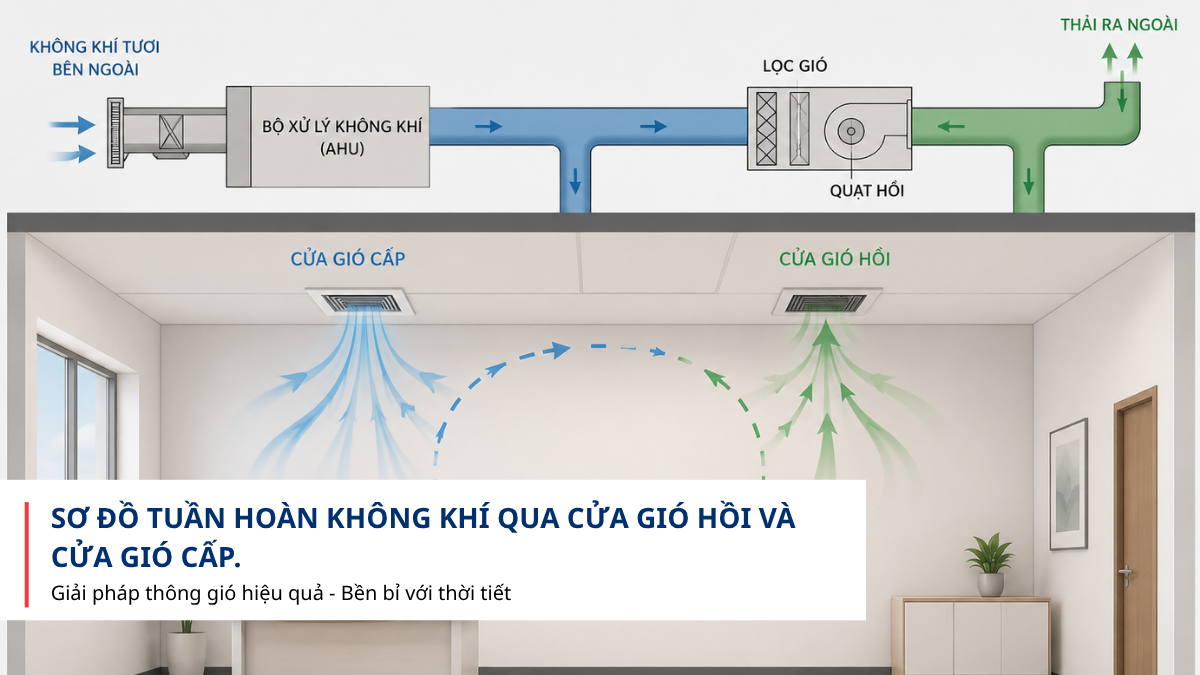

Vai Trò Của Cửa Gió Hồi Trong Hệ Thống HVAC

Nói một cách đơn giản, cửa gió hồi là điểm khởi đầu của chu trình tuần hoàn không khí.

Không khí trong phòng sau khi hấp thụ nhiệt, độ ẩm và các tác nhân khác sẽ được hút về thông qua cửa gió hồi để tiếp tục xử lý.

Tuy nhiên vai trò của cửa gió hồi không chỉ dừng lại ở việc thu hồi không khí.

Giúp Duy Trì Tuần Hoàn Không Khí

Một hệ thống HVAC hiệu quả luôn cần dòng khí lưu thông liên tục.

Nếu luồng khí cấp và hồi không cân bằng, nhiệt độ trong phòng sẽ không ổn định, đồng thời hiệu suất của thiết bị xử lý không khí cũng bị ảnh hưởng.

Hỗ Trợ Kiểm Soát Áp Suất Phòng

Trong nhiều công trình như bệnh viện, phòng sạch hoặc phòng thí nghiệm, áp suất phòng là yếu tố cực kỳ quan trọng.

Hệ thống cửa gió hồi được thiết kế đúng cách sẽ giúp kiểm soát lưu lượng không khí ra vào và duy trì áp suất theo yêu cầu vận hành.

Tăng Hiệu Quả Làm Mát Và Tiết Kiệm Năng Lượng

Không khí hồi về AHU hoặc FCU thường đã được điều hòa một phần.

Việc tái sử dụng luồng khí này giúp giảm tải cho hệ thống, từ đó tiết kiệm năng lượng hơn so với việc xử lý hoàn toàn không khí mới từ bên ngoài.

Hỗ Trợ Quá Trình Lọc Không Khí

Nhiều loại cửa gió hồi hiện nay được tích hợp lưới lọc hoặc kết hợp với hệ thống lọc phía sau.

Điều này giúp hạn chế bụi bẩn đi vào hệ thống ống gió và thiết bị xử lý không khí.

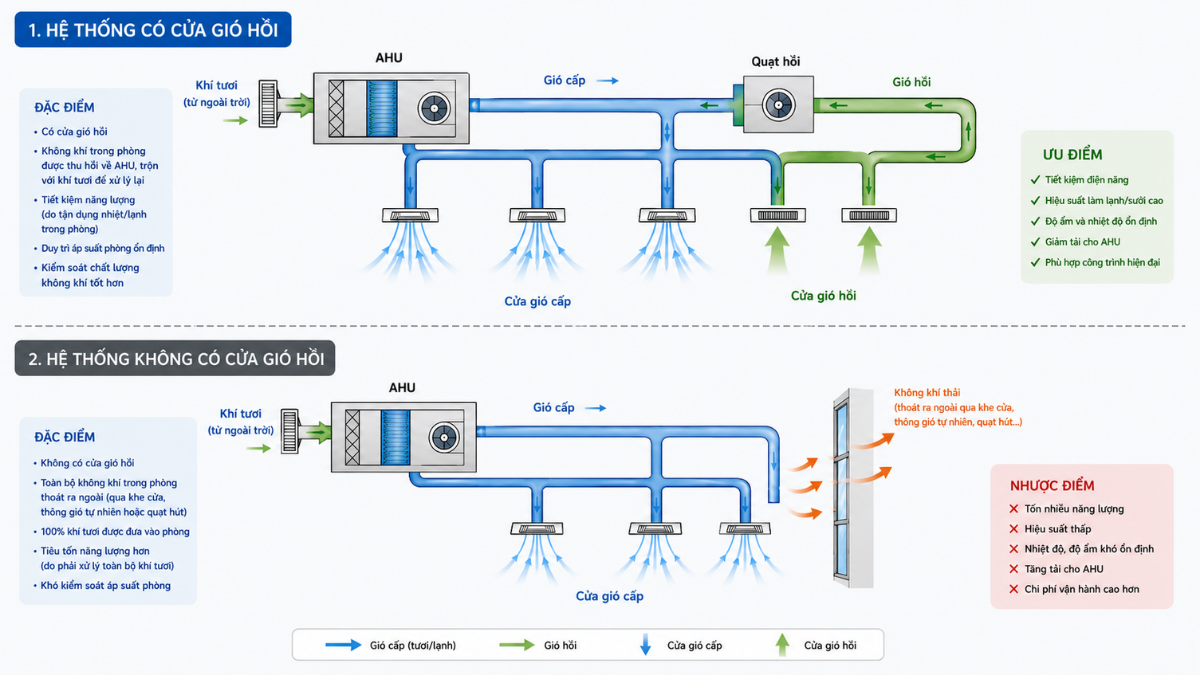

Điều Gì Xảy Ra Nếu Hệ Thống HVAC Không Có Cửa Gió Hồi?

Đây là nội dung mà rất ít bài viết HVAC hiện nay đề cập.

Trên lý thuyết, điều hòa vẫn có thể thổi gió vào phòng mà không cần cửa gió hồi riêng. Tuy nhiên trong thực tế vận hành, điều này thường kéo theo nhiều vấn đề.

Đầu tiên là lưu lượng gió bị mất cân bằng. Không khí liên tục được cấp vào nhưng không có đường hồi hợp lý để quay trở lại hệ thống.

Tiếp theo là hiệu suất điều hòa giảm xuống. Thiết bị phải xử lý lượng không khí mới nhiều hơn thay vì tận dụng một phần không khí tuần hoàn trong phòng.

Ngoài ra còn có thể xuất hiện các hiện tượng như:

• Nhiệt độ trong phòng không đồng đều.
• Luồng gió phân phối không ổn định.
• Tăng tiêu thụ điện năng.
• Giảm hiệu quả thông gió.
• Tăng tải cho AHU hoặc FCU.

Đối với các công trình thương mại, khách sạn hoặc văn phòng có diện tích lớn, việc thiếu hệ thống hồi gió phù hợp thường dẫn đến nhiều vấn đề vận hành hơn so với những gì chủ đầu tư dự đoán ban đầu.

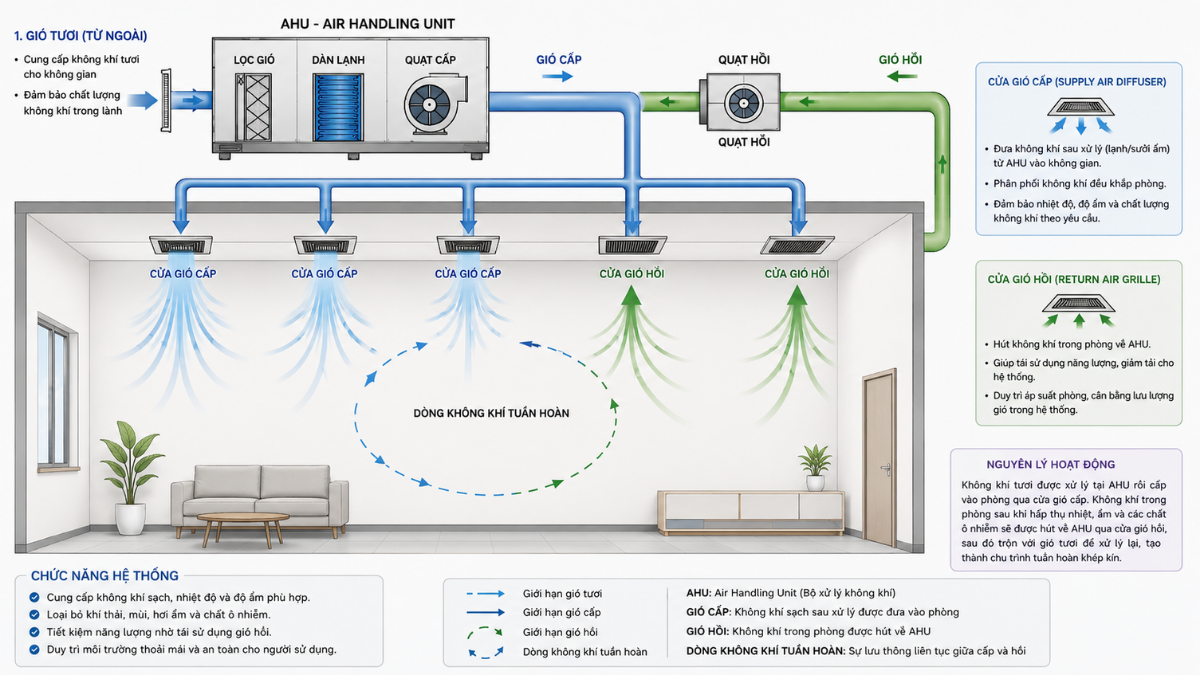

Cửa Gió Hồi Khác Gì Cửa Gió Cấp?

Đây là một trong những câu hỏi mà kỹ sư mới vào nghề hoặc chủ đầu tư thường nhầm lẫn.

Về hình thức bên ngoài, nhiều loại cửa gió hồi và cửa gió cấp có thể khá giống nhau. Tuy nhiên chức năng của hai loại này hoàn toàn khác nhau.

Cửa gió cấp có nhiệm vụ đưa không khí đã được xử lý từ AHU hoặc FCU vào không gian sử dụng.

Trong khi đó, cửa gió hồi có nhiệm vụ thu hồi không khí trong phòng để đưa quay trở lại hệ thống HVAC.

Nói đơn giản hơn:

• Cửa gió cấp = đưa gió vào.

• Cửa gió hồi = thu gió về.

Nếu hệ thống chỉ có cấp gió mà không có hồi gió phù hợp, luồng không khí sẽ khó tuần hoàn ổn định và hiệu quả vận hành cũng bị ảnh hưởng.

Nhiều người khi lựa chọn sản phẩm thường chỉ quan tâm đến cửa gió cấp vì đây là vị trí nhìn thấy rõ nhất trong phòng. Tuy nhiên trên thực tế, cả hai thành phần đều quan trọng như nhau và cần được tính toán đồng bộ ngay từ giai đoạn thiết kế.

Egg Crate Có Phải Là Cửa Gió Hồi Không?

Có, nhưng chưa hoàn toàn chính xác nếu nói tất cả cửa gió hồi đều là Egg Crate.

Trong ngành HVAC, Egg Crate Grille là một trong những dòng cửa gió hồi rất phổ biến nhờ khả năng thu hồi lưu lượng gió lớn và tổn thất áp suất thấp.

Loại này thường có cấu tạo dạng lưới ô vuông giống khay đựng trứng nên được gọi là Egg Crate.

Bạn sẽ dễ bắt gặp Egg Crate trong:

• Trung tâm thương mại.
• Văn phòng.
• Rạp chiếu phim.
• Nhà xưởng.
• Khu vực có lưu lượng gió hồi lớn.

Tuy nhiên ngoài Egg Crate, thị trường vẫn còn nhiều loại cửa gió hồi khác như cửa gió nan cố định, cửa gió hồi có lưới lọc hoặc các dòng cửa gió hồi thiết kế theo yêu cầu riêng của dự án.

Vì vậy có thể hiểu rằng:

Egg Crate là một loại cửa gió hồi.

Nhưng cửa gió hồi không chỉ có Egg Crate/.

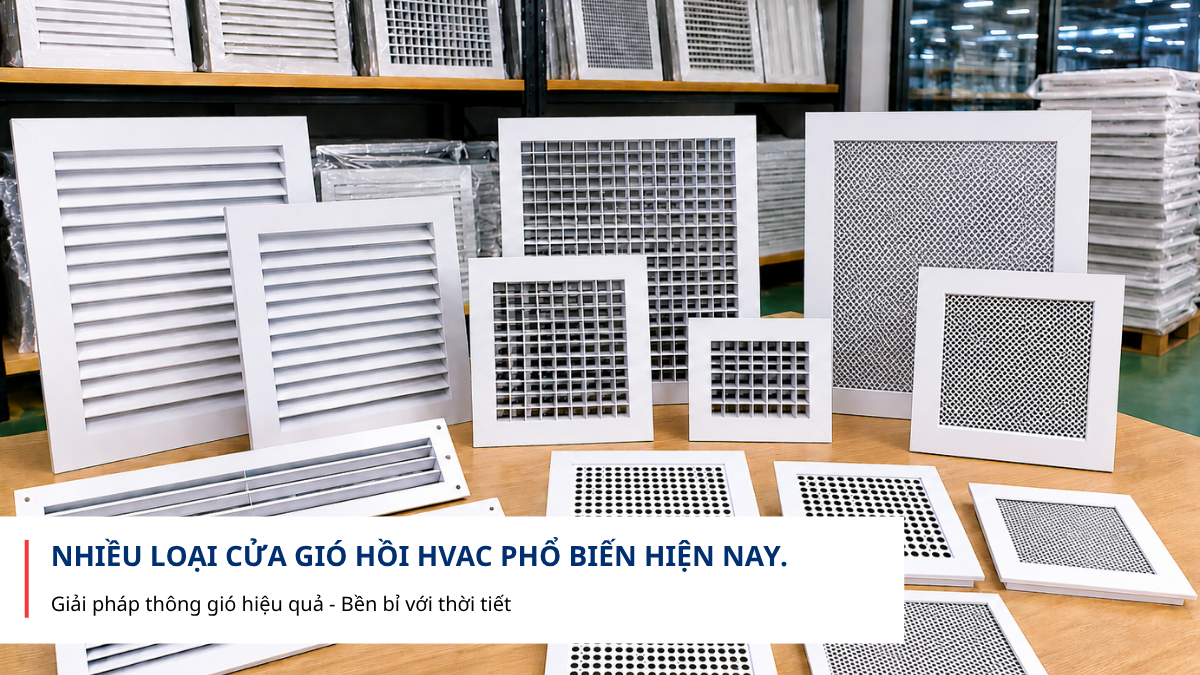

Các Loại Cửa Gió Hồi Được Sử Dụng Nhiều Hiện Nay

Khi nhắc đến cửa gió hồi, nhiều người thường nghĩ đây chỉ là một sản phẩm duy nhất. Thực tế nhóm sản phẩm này khá đa dạng và được lựa chọn tùy theo yêu cầu thẩm mỹ, lưu lượng gió và môi trường sử dụng.

Cửa Gió Hồi Nan Cố Định

Đây là dòng phổ biến nhất hiện nay.

Ưu điểm:

• Giá thành hợp lý.
• Dễ sản xuất.
• Dễ lắp đặt.
• Phù hợp với đa số công trình HVAC.

Cửa Gió Hồi Có Lưới Lọc

Loại này được tích hợp thêm lưới lọc bụi phía sau.

Thường sử dụng tại:

• Văn phòng.
• Khách sạn.
• Khu vực cần hạn chế bụi quay về hệ thống.

Egg Crate Grille

Ưu điểm lớn nhất là khả năng thu hồi lưu lượng gió cao.

Đây là lựa chọn phổ biến trong các hệ thống HVAC có lưu lượng lớn hoặc yêu cầu tổn thất áp suất thấp.

Cửa Gió Hồi ABS

Thường xuất hiện trong:

• Căn hộ.
• Nhà ở.
• Công trình dân dụng.

Ưu điểm:

• Nhẹ.
• Thẩm mỹ.
• Giá thành hợp lý.

Cửa Gió Hồi Inox

Được sử dụng khi môi trường có yêu cầu cao về vệ sinh hoặc chống ăn mòn.

Ví dụ:

• Nhà máy thực phẩm.
• Bệnh viện.
• Khu vực ven biển.

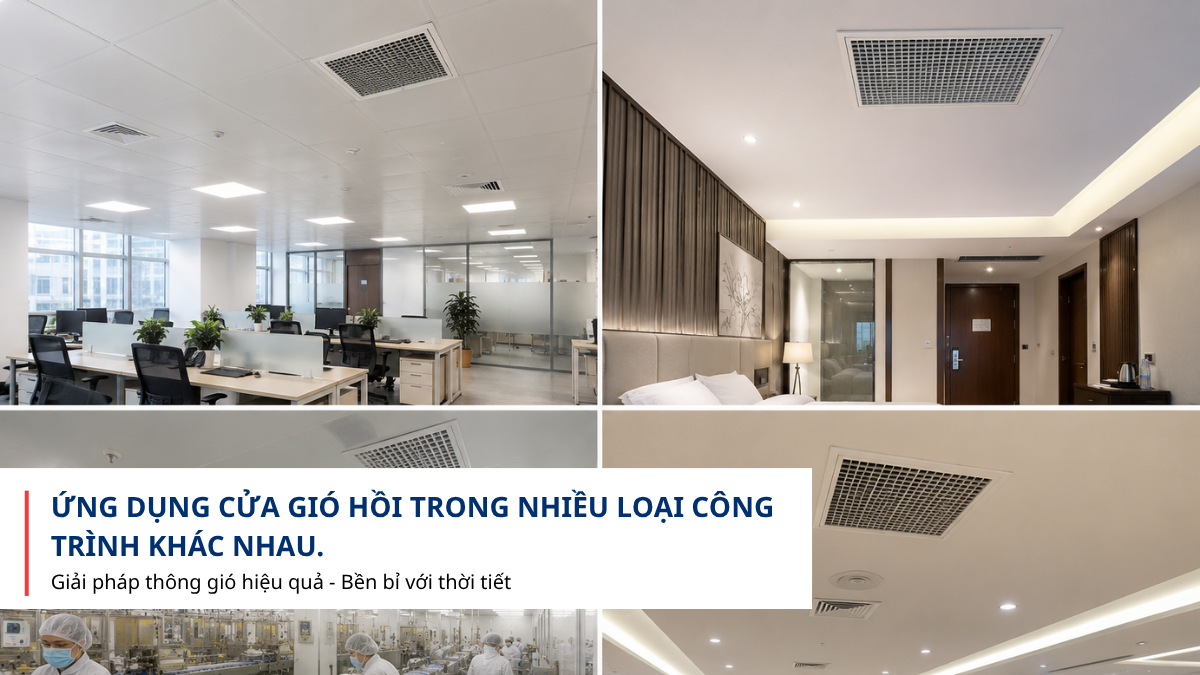

Nhà Xưởng, Văn Phòng Và Khách Sạn Nên Chọn Loại Nào?

Đây là phần mà nhiều nhà thầu và bộ phận mua hàng quan tâm nhất khi bắt đầu lập báo giá.

Không phải loại cửa gió hồi nào cũng phù hợp cho mọi công trình.

Văn Phòng

Thông thường cửa gió hồi nhôm nan cố định hoặc Egg Crate là lựa chọn phổ biến nhất.

Ưu điểm:

• Dễ thi công.
• Chi phí hợp lý.
• Đáp ứng tốt yêu cầu thẩm mỹ.

Khách Sạn

Ngoài hiệu quả HVAC, yếu tố thẩm mỹ thường được đặt lên cao hơn.

Các mẫu cửa gió hồi nhôm sơn tĩnh điện với thiết kế đồng bộ nội thất thường được ưu tiên lựa chọn.

Nhà Xưởng

Nhà xưởng thường cần lưu lượng gió hồi lớn.

Egg Crate hoặc các mẫu cửa gió hồi kích thước lớn thường được sử dụng nhiều hơn các loại dân dụng.

Nhà Máy Thực Phẩm Hoặc Khu Vực Ăn Mòn Cao

Trong những môi trường này, cửa gió hồi inox thường là lựa chọn đáng cân nhắc hơn nhờ khả năng chống ăn mòn và độ bền dài hạn.

Những Sai Lầm Thường Gặp Khi Chọn Cửa Gió Hồi

Một sai lầm khá phổ biến là chỉ lựa chọn theo kích thước mà không quan tâm đến lưu lượng gió.

Trên thực tế, hai cửa gió có cùng kích thước nhưng cấu tạo khác nhau hoàn toàn có thể cho hiệu quả hồi gió khác nhau.

Ngoài ra, nhiều công trình cũng lựa chọn vật liệu theo giá thành thay vì môi trường sử dụng thực tế. Điều này khiến tuổi thọ sản phẩm không đạt như kỳ vọng hoặc phát sinh chi phí thay thế sau một thời gian vận hành.

Khi lựa chọn cửa gió hồi, nên xem xét đồng thời:

• Lưu lượng gió.
• Vị trí lắp đặt.
• Vật liệu.
• Yêu cầu thẩm mỹ.
• Điều kiện môi trường.
• Khả năng bảo trì vệ sinh.

Những yếu tố này thường ảnh hưởng đến hiệu quả vận hành nhiều hơn bản thân kích thước sản phẩm.

Nên Chọn Cửa Gió Hồi ABS, Nhôm Hay Inox?

Sau khi tìm hiểu về chức năng và các loại cửa gió hồi, câu hỏi tiếp theo mà nhiều chủ đầu tư, kỹ sư HVAC và bộ phận mua hàng quan tâm là nên chọn vật liệu nào.

Thực tế không có một đáp án chung cho mọi công trình.

Nếu là căn hộ, nhà ở hoặc các công trình dân dụng thông thường, cửa gió hồi ABS có thể là lựa chọn hợp lý nhờ trọng lượng nhẹ, thẩm mỹ và chi phí đầu tư thấp.

Đối với văn phòng, khách sạn, trung tâm thương mại hoặc trường học, cửa gió hồi nhôm sơn tĩnh điện vẫn là dòng sản phẩm được sử dụng phổ biến nhất hiện nay. Đây là lựa chọn cân bằng giữa độ bền, tính thẩm mỹ, khả năng gia công và chi phí đầu tư.

Trong khi đó, đối với nhà máy thực phẩm, nhà máy thủy sản, bệnh viện hoặc các công trình ven biển, cửa gió hồi inox thường được ưu tiên hơn nhờ khả năng chống ăn mòn và độ bền dài hạn.

Khi lựa chọn vật liệu, nên bắt đầu từ môi trường sử dụng thực tế thay vì chỉ nhìn vào giá sản phẩm. Đây cũng là cách mà nhiều đơn vị tư vấn MEP và nhà thầu HVAC tiếp cận khi lập dự toán vật tư cho dự án.

Những Câu Hỏi Thường Gặp Về Cửa Gió Hồi HVAC

Cửa Gió Hồi Có Bắt Buộc Trong Hệ Thống HVAC Không?

Đối với phần lớn hệ thống HVAC trung tâm, câu trả lời là có.

Cửa gió hồi giúp tạo đường tuần hoàn không khí quay trở lại AHU hoặc FCU. Nếu không có hệ thống hồi gió phù hợp, hiệu quả vận hành và khả năng phân phối không khí của hệ thống sẽ bị ảnh hưởng đáng kể.

Cửa Gió Hồi Có Cần Lắp Lưới Lọc Không?

Điều này phụ thuộc vào yêu cầu của từng công trình.

Với văn phòng, khách sạn hoặc khu vực có yêu cầu vệ sinh cao, cửa gió hồi có lưới lọc thường được sử dụng để hạn chế bụi bẩn đi vào hệ thống.

Ngược lại, đối với những khu vực cần lưu lượng hồi gió lớn, nhiều kỹ sư sẽ ưu tiên sử dụng Egg Crate hoặc cửa gió hồi thông thường để giảm tổn thất áp suất.

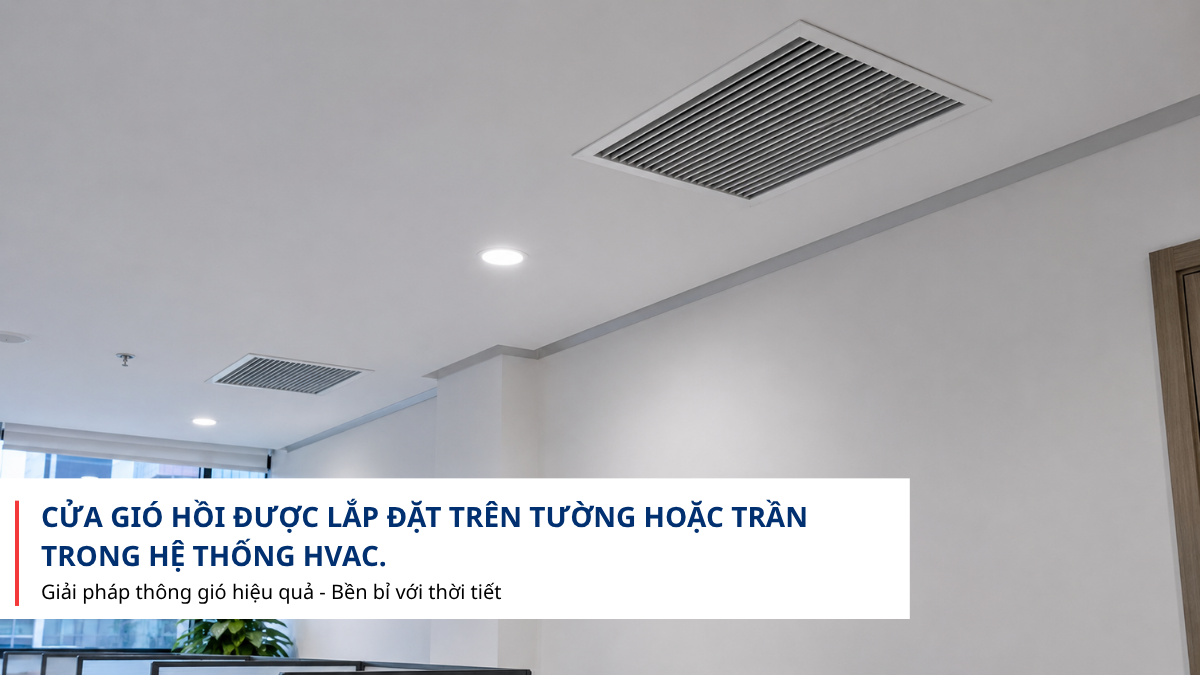

Cửa Gió Hồi Đặt Ở Trần Hay Tường Tốt Hơn?

Cả hai phương án đều được sử dụng phổ biến.

Việc lựa chọn phụ thuộc vào:

• Thiết kế HVAC.
• Kiến trúc công trình.
• Đường đi ống gió.
• Yêu cầu thẩm mỹ.

Trong thực tế, cửa gió hồi trên trần thường xuất hiện nhiều hơn trong các văn phòng và trung tâm thương mại.

Cửa Gió Hồi Có Sản Xuất Theo Kích Thước Riêng Được Không?

Có.

Đây cũng là hình thức đặt hàng phổ biến nhất hiện nay.

Các nhà thầu HVAC thường gửi:

• Kích thước thực tế.
• Shop Drawing.
• Bản vẽ AutoCAD.
• BIM/Revit.

để sản xuất đúng theo yêu cầu dự án.

TENGDA Có Nhận Sản Xuất Cửa Gió Hồi Theo Yêu Cầu Không?

Có.

Thực tế phần lớn cửa gió hồi trên công trình hiện nay đều được sản xuất theo kích thước thực tế thay vì sử dụng kích thước cố định.

Điều này giúp tối ưu lưu lượng gió, phù hợp với thiết kế HVAC và đồng bộ với hệ thống trần, tường của công trình.

TENGDA hiện nhận sản xuất cửa gió hồi theo:

• Kích thước yêu cầu.
• Bản vẽ AutoCAD.
• Shop Drawing.
• BIM/Revit.
• Tiêu chuẩn kỹ thuật của dự án.

Ngoài cửa gió hồi, TENGDA còn sản xuất nhiều sản phẩm HVAC khác như cửa gió cấp, miệng gió Linear, Linear Slot Diffuser, cửa gió nan Z, Egg Crate Grille, Van VCD, Van OBD và Plenum Box nhằm đáp ứng nhu cầu đồng bộ vật tư cho các dự án HVAC.

Đối với các nhà thầu đang tìm hiểu tổng quan về các dòng cửa gió hiện có trên thị trường, bài viết Có Bao Nhiêu Loại Cửa Gió HVAC? sẽ giúp hình dung rõ hơn về từng nhóm sản phẩm và phạm vi ứng dụng của chúng trước khi lựa chọn giải pháp phù hợp cho dự án.

Đối với những công trình yêu cầu sản xuất theo kích thước riêng hoặc cần đồng bộ nhiều hạng mục HVAC cùng lúc, việc làm việc trực tiếp với đơn vị sản xuất thường giúp kiểm soát tốt hơn tiến độ, chất lượng và chi phí đầu tư. Đây cũng là lý do nhiều nhà thầu tham khảo thêm bài viết Nhà Sản Xuất Và Cung Cấp Miệng Gió HVAC Theo Yêu Cầu Tại Việt Nam trước khi lập kế hoạch mua sắm vật tư.
