Cửa Thông Gió Chống Mưa Nan Z (Louver): Cấu Tạo, Vật Liệu Và Gia Công Theo Kích Thước

Cửa gió chống mưa nan Z HVAC là dòng miệng gió louver ngoài trời dùng cho hệ thống lấy gió tươi, thông gió nhà xưởng, phòng máy, tầng kỹ thuật và các vị trí lắp đặt ngoài trời. Thiết kế nan Z giúp hạn chế nước mưa tạt trực tiếp vào bên trong, đồng thời vẫn giữ khe thoáng để không khí lưu thông cho hệ thống HVAC.

Bài viết giới thiệu cấu tạo, cách nan Z chặn mưa, cách chọn vật liệu và cách Tengda Việt Nam gia công cửa gió chống mưa nan Z theo kích thước tại xưởng – bằng nhôm sơn tĩnh điện, inox hoặc tôn mạ kẽm.

Louver Thông Gió Là Gì?

Louver thông gió là cửa gió có hệ nan nghiêng cố định, lắp ở tường ngoài, tầng mái hoặc phòng máy để lấy gió tươi hoặc thải gió ra ngoài, đồng thời hạn chế mưa tạt và dị vật đi vào bên trong. Cửa gió nan Z là một kiểu louver phổ biến, có các nan nghiêng chồng che theo dạng chữ Z. Ngoài công trình, louver còn được gọi là cửa lấy gió hoặc lam thông gió chắn mưa.

Cùng một sản phẩm, mỗi nơi gọi một tên: cửa thông gió chống mưa, cửa gió ngoài trời, cửa sổ lấy gió chống mưa, cửa lấy gió tươi ngoài trời, miệng gió louver chống mưa hoặc chớp thông gió. Điểm chung là lắp ở mặt tiếp xúc ngoài trời, cho gió đi qua và chặn phần lớn nước mưa tạt thẳng vào.

Cửa lấy gió nhà ở và louver cho hệ thống thông gió khác nhau thế nào?

Khi tìm "cửa lấy gió", phần lớn kết quả là cửa sổ thông gió cho nhà vệ sinh, bếp hoặc phòng ngủ – loại có cánh mở hoặc nan song song, ưu tiên lấy sáng và thẩm mỹ. Louver nan Z trong bài này là cửa gió cố định cho đầu lấy gió tươi, đầu thải gió, phòng quạt hoặc đầu ống gió, ưu tiên chắn mưa. Ô thoáng nhà ở cần chắn mưa tạt vẫn dùng được nan Z.

Cấu Tạo Cửa Gió Chống Mưa Nan Z

Một cửa gió chống mưa nan Z gồm ba phần: hệ nan chắn mưa, khung có cổ lọt vào lỗ chờ, và phần phụ kiện phía sau (nếu có).

Hệ nan Z chắn mưa

Các nan nghiêng xếp chồng che lên nhau theo dạng chữ Z. Nước mưa đập vào mặt nan bị giữ lại và chảy theo nan xuống phía dưới, ra ngoài, trong khi không khí đổi hướng đi qua khe giữa các nan.

Khung và cổ cửa

Khung giữ cố định hệ nan và tạo thành mặt cửa nhìn thấy bên ngoài. Phần cổ phía sau lọt vào lỗ chờ trên tường, vách hoặc khung chờ – vì vậy lỗ chờ tương đương kích thước cổ cửa, còn mặt cửa lớn hơn lỗ chờ để che kín mép. Khung làm cùng vật liệu với cửa: nhôm, inox hoặc tôn mạ kẽm.

Lưới và phụ kiện phía sau

Phía sau louver có thể bố trí lưới chắn côn trùng để hạn chế côn trùng, chim, lá cây; một số hệ thống cần thêm lưới lọc bụi hoặc damper chỉnh gió. Lưới càng mau thì càng cản gió, vì vậy khi thêm lưới lọc bụi cần báo cho đơn vị thiết kế để tính lại.

Nan Z Chặn Mưa Như Thế Nào, Vì Sao Không Chống Mưa Tuyệt Đối?

Nan Z chặn mưa bằng cách bắt nước đập vào mặt nan rồi dẫn xuống dưới, ra ngoài. Mức chặn được bao nhiêu phụ thuộc nhiều nhất vào tốc độ gió đi qua phần thoáng của cửa: gió hút qua càng nhanh thì càng dễ cuốn hạt mưa vượt qua nan vào bên trong.

Đây cũng là cách ngành HVAC thử nghiệm louver. Theo tài liệu giải thích tiêu chuẩn ANSI/AMCA 500-L của AMCA, bài thử thấm nước xác định vận tốc gió hút qua phần thoáng tại đó nước bắt đầu lọt qua louver – không đo lượng mưa lọt vào trong điều kiện sử dụng thực tế. Ví dụ, nhà sản xuất Systemair công bố louver PZAL của họ chặn nước với vận tốc gió đến 3 m/s. Đây là số liệu của Systemair cho model riêng của hãng, không phải số đo của Tengda.

Tengda Việt Nam hiện không có kết quả thử nghiệm thấm nước hay lưu lượng cho louver. Nếu hồ sơ thiết kế yêu cầu louver có chỉ số thử nghiệm theo tiêu chuẩn, cần làm rõ yêu cầu này trước khi đặt hàng. Trong thực tế thi công, ba điểm sau quyết định cửa có bị lọt nước hay không:

• Kích thước đủ lớn so với lượng gió: cửa nhỏ hơn nhu cầu làm gió qua khe nan nhanh, dễ lọt nước và gây ồn.
• Vị trí lắp: mặt tường hứng trực tiếp hướng mưa tạt mạnh nên cân nhắc thêm mái che hoặc chọn vị trí khuất hơn.
• Đường thoát nước: nếu louver nối thẳng vào hộp gió hoặc ống gió, nên tính phương án thoát phần nước lọt vào.

Cửa Gió Chống Mưa Nan Z Dùng Ở Đâu?

Cửa gió chống mưa nan Z dùng ở mọi vị trí hệ thống thông gió phải trao đổi không khí trực tiếp với bên ngoài. Bốn nhóm vị trí phổ biến nhất:

Đầu lấy gió tươi

Vị trí cấp gió tươi cho AHU, quạt cấp gió tươi hoặc phòng có hệ thống thông gió cơ khí. Khu vực này chịu nắng, mưa, bụi và độ ẩm nên cần cửa chắn mưa ngay từ đầu vào.

Nhà xưởng công nghiệp

Louver lắp trên vách hoặc tường xưởng để lấy gió, thải nhiệt hoặc phối hợp với quạt hút công nghiệp. Khu vực sản xuất nóng, bí hoặc cần trao đổi khí thường xuyên là nơi dùng nhiều nhất.

Phòng máy và khu kỹ thuật

Phòng máy phát, phòng điện, phòng bơm cần lưu thông không khí để giảm tích tụ nhiệt nhưng không được để nước mưa tạt vào thiết bị.

Tầng mái, mặt dựng và đầu ống gió ngoài trời

Louver lắp ở tầng mái, mặt ngoài công trình hoặc cuối đường ống gió xuyên tường. Với mặt dựng, màu và bề mặt cửa thường cần đồng bộ với vật liệu bao che.

Nhôm, Inox Hay Tôn Mạ Kẽm: Chọn Vật Liệu Thế Nào?

Nhôm sơn tĩnh điện phù hợp phần lớn công trình cần nhẹ và đồng bộ màu. Inox dành cho môi trường ẩm cao, gần biển hoặc có hơi hóa chất. Tôn mạ kẽm dùng nhiều ở nhà xưởng và phòng máy, nơi ưu tiên khung cứng hơn thẩm mỹ.

Các Loại Cửa Gió Chống Mưa Phổ Biến

Cửa gió nan Z

Dòng phổ biến nhất trong HVAC công nghiệp, lắp được ở tường, vách và đầu ống gió. Quy cách, ảnh và video thực tế có tại trang sản phẩm cửa gió nan Z.

Miệng gió louver ngoài trời

Cách gọi chung cho các cửa gió nan chớp lắp ngoài trời để cấp gió tươi, hút khí hoặc thông gió phòng kỹ thuật. Các mẫu Tengda đang cung cấp có tại danh mục cửa gió ngoài trời.

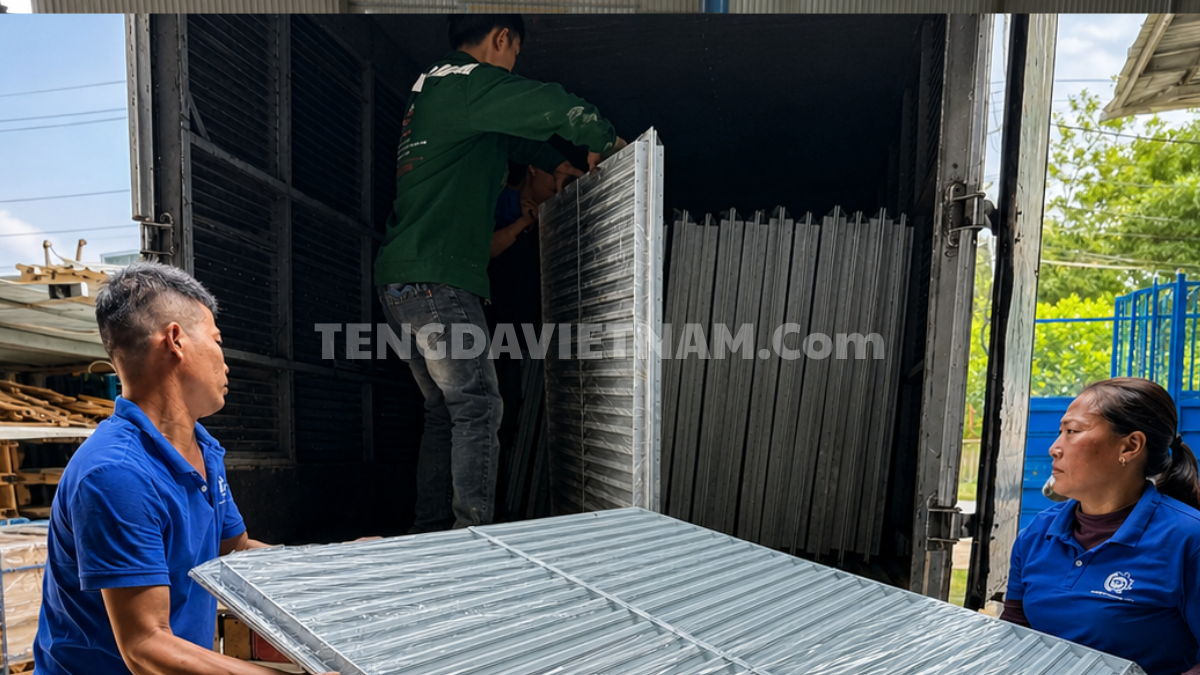

Cửa gió chống mưa kèm lưới

Louver có thêm lưới chắn côn trùng hoặc lưới bảo vệ phía sau, dùng ở nơi nhiều côn trùng, chim hoặc lá cây. Với đầu ống gió tròn xuyên tường hoặc xuyên mái, nhiều công trình dùng vencap (ventcap) chắn mưa inox thay cho louver.

Tengda Việt Nam Gia Công Cửa Gió Chống Mưa Nan Z Như Thế Nào?

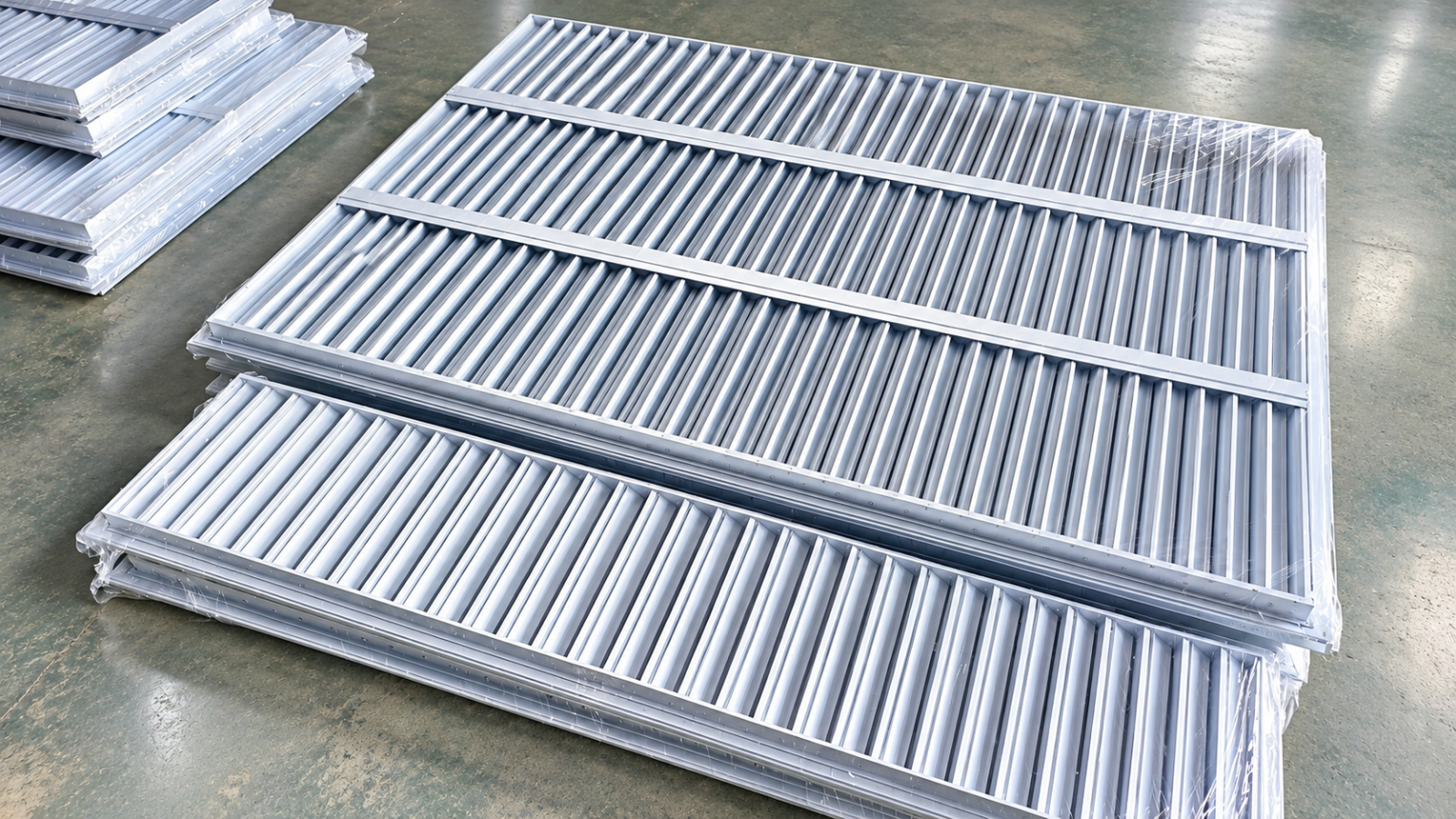

Tengda Việt Nam là bên sản xuất, gia công cửa gió chống mưa nan Z tại xưởng theo kích thước và bản vẽ của từng công trình, bằng nhôm, inox hoặc tôn mạ kẽm. Điểm khác biệt là trước khi sản xuất, Tengda báo lại kích thước mặt (KTM) và kích thước cắt (KTC) để khách kiểm tra và xác nhận, hạn chế sai kích thước khi lắp.

Quy trình gia công

1. Nhận kích thước hoặc bản vẽ: khách gửi kích thước mặt (hoặc kích thước lỗ chờ, ghi rõ), số lượng từng cỡ, vật liệu và vị trí lắp.
2. Báo lại KTM và KTC: Tengda gửi bảng kích thước mặt và kích thước cắt để khách đối chiếu với hiện trường.
3. Khách xác nhận: chỉ sản xuất sau khi khách xác nhận đúng kích thước.
4. Gia công tại xưởng: thời gian sản xuất tùy số lượng, trao đổi cụ thể với từng đơn.

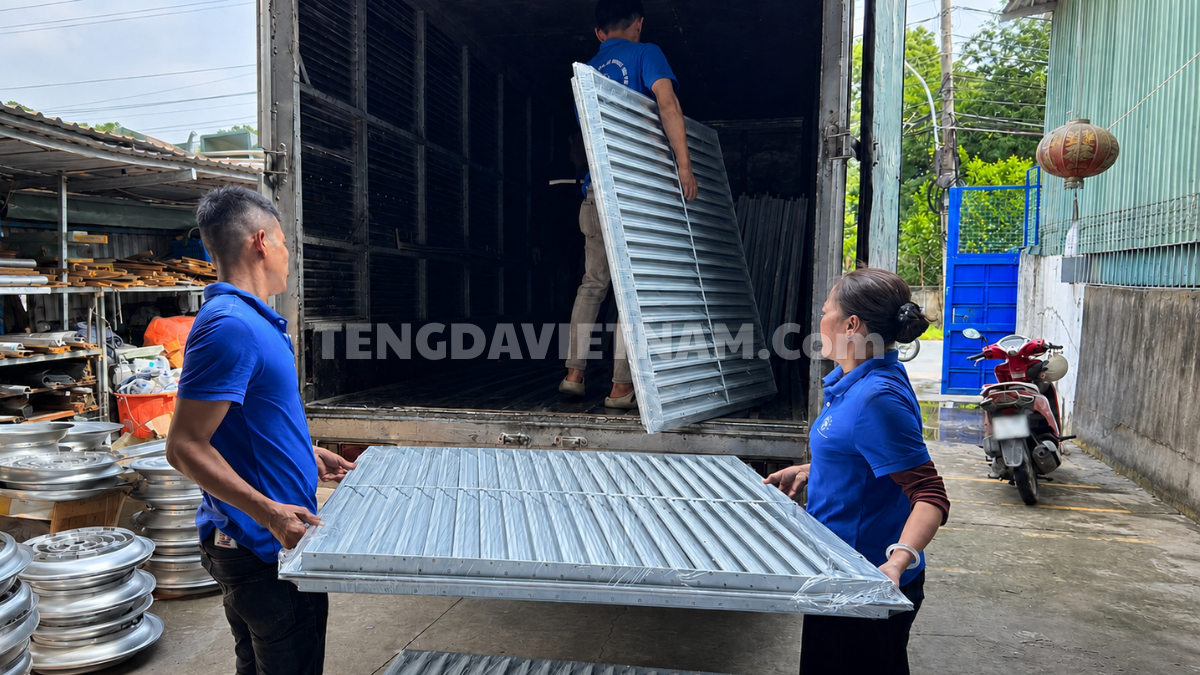

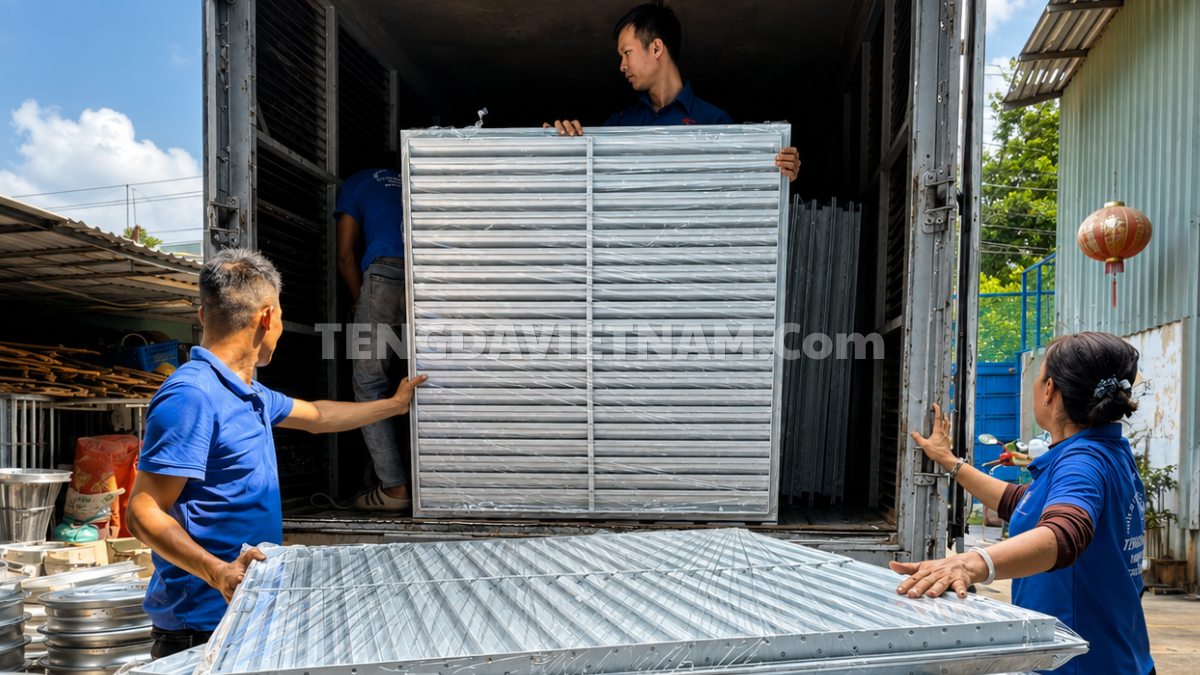

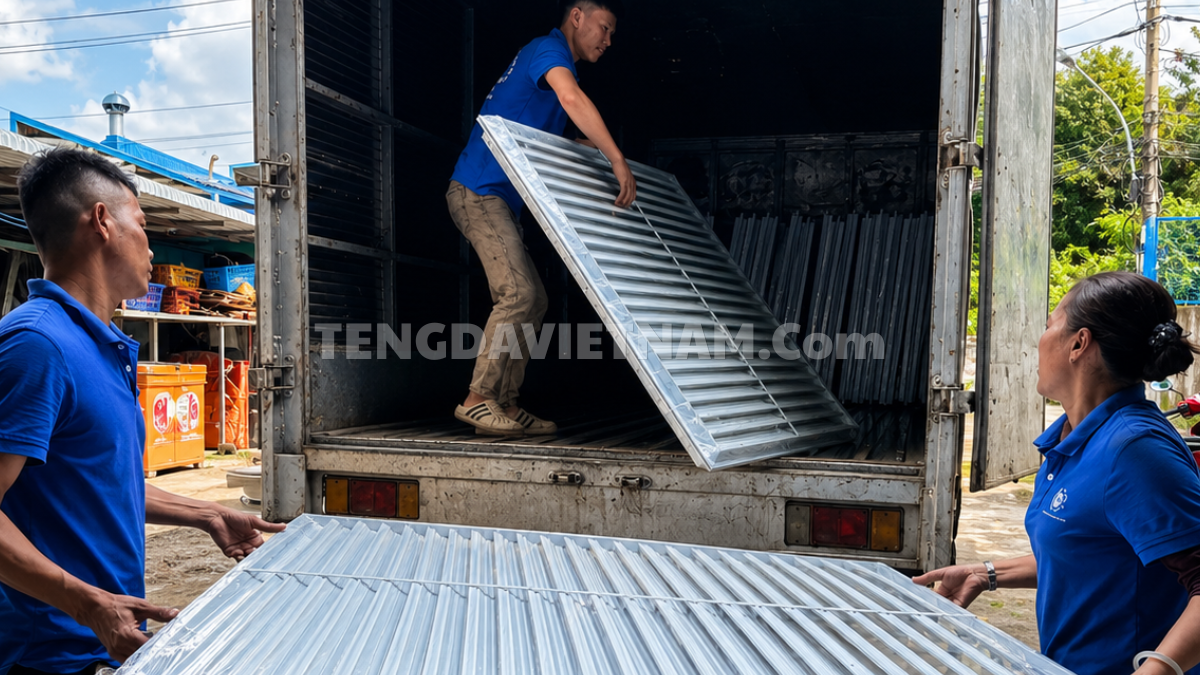

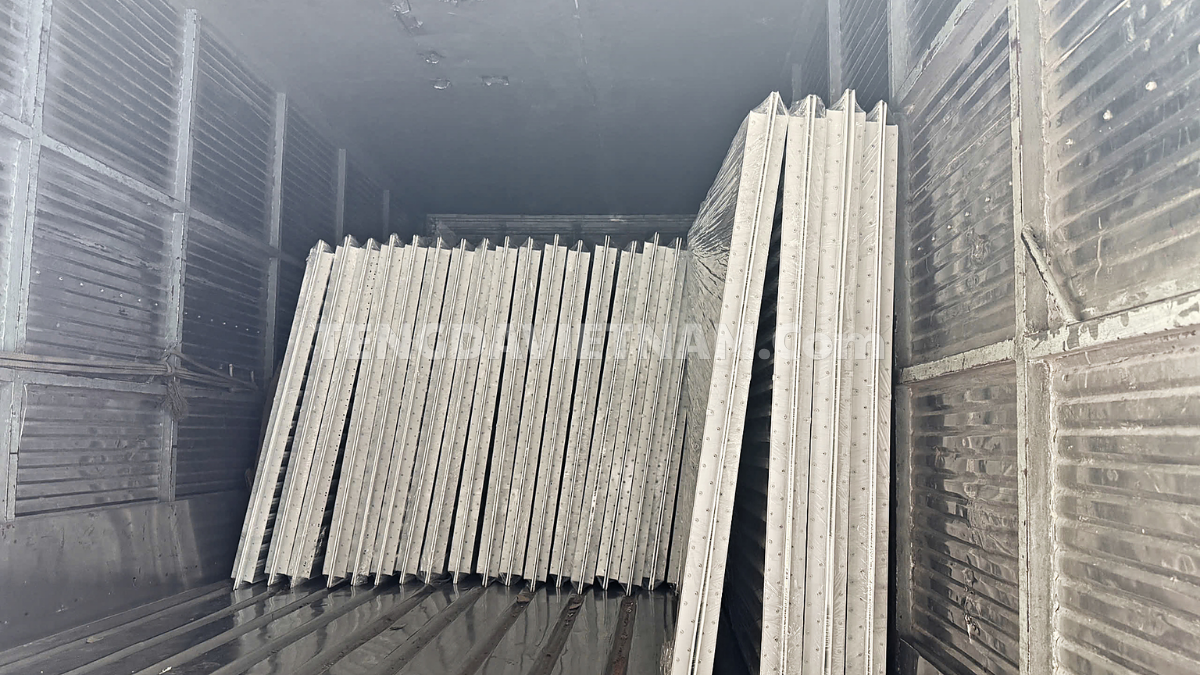

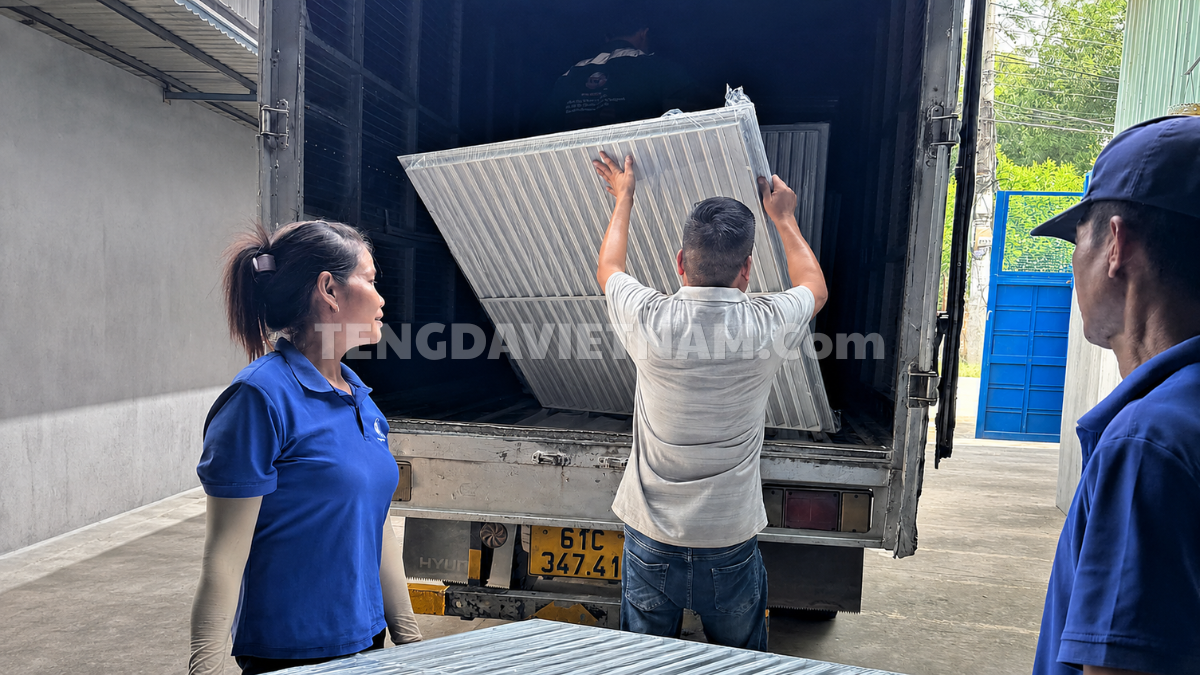

5. Giao hàng: giao toàn quốc.

Gửi kích thước mặt hay kích thước lỗ chờ?

Nên gửi kích thước mặt – phần cửa nhìn thấy sau khi lắp. Lỗ chờ trên tường tương đương kích thước cổ cửa, nên nếu mới có số đo lỗ chờ thì vẫn gửi được, chỉ cần ghi rõ đó là lỗ chờ. Cửa cần lớn bao nhiêu để đủ gió là phần tính toán của đơn vị thiết kế hoặc nhà thầu MEP; Tengda gia công theo kích thước đã chốt, không đưa ra số liệu lưu lượng cho từng cỡ cửa.

Quy cách gia công tại Tengda

Xem thêm dự án cửa gió louver thông gió ngoài trời cho nhà xưởng và bài gia công và giao cửa gió chống mưa louver nhôm theo kích thước.

Lỗi Thường Gặp Khi Đặt Và Lắp Cửa Gió Chống Mưa

Phần lớn sự cố với louver đến từ khâu gửi kích thước và khâu lắp, không phải từ bản thân cửa gió.

• Nhầm kích thước mặt với lỗ chờ: gửi số đo lỗ chờ nhưng ghi là kích thước mặt (hoặc ngược lại) làm cửa không lọt lỗ hoặc hở mép. Kiểm tra kỹ bảng KTM và KTC trước khi xác nhận.
• Thu nhỏ cửa cho vừa lỗ chờ có sẵn: không kiểm tra lại lượng gió, khiến gió qua nan quá nhanh, dễ lọt nước và gây ồn.
• Lắp ngược chiều nan: nan dốc vào trong sẽ dẫn nước vào thay vì ra ngoài.
• Bịt kín mép dưới: trám kín đường thoát làm nước đọng ở chân cửa, ngấm vào tường hoặc chảy vào ống gió.
• Thêm lưới mà không báo thiết kế: lưới lọc bụi hoặc lưới mau làm giảm lượng gió đi qua.
• Không vệ sinh định kỳ: lá, bụi, tổ côn trùng bám vào lưới làm nghẹt cửa, nhất là khu nhiều cây.

Câu Hỏi Thường Gặp Về Cửa Gió Chống Mưa Nan Z

Cửa gió chống mưa nan Z dùng để làm gì?

Dùng ở vị trí lấy gió tươi, thải gió ra ngoài trời, thông gió nhà xưởng và phòng máy, để không khí đi qua nhưng hạn chế nước mưa tạt vào hệ thống HVAC hoặc khu kỹ thuật bên trong.

Cửa gió chống mưa nan Z có chống mưa tuyệt đối không?

Không. Nan Z hạn chế nước mưa tạt trực tiếp, nhưng hiệu quả phụ thuộc tốc độ gió đi qua khe nan, hướng mưa, vị trí lắp và giải pháp che chắn bổ sung. Cửa càng nhỏ so với lượng gió cần thì càng dễ lọt nước.

Cửa sổ lấy gió chống mưa có phải là cửa gió chống mưa nan Z không?

Trong nhiều công trình, "cửa sổ lấy gió chống mưa" là cách gọi khác của louver chống mưa lắp ngoài trời. Nếu dùng cho hệ thống thông gió, phòng máy hoặc nhà xưởng, sản phẩm thường là dạng nan Z cố định.

Cửa thông gió chống mưa khác gì cửa gió thông thường?

Cửa thông gió chống mưa có nan dạng louver hoặc nan Z để chặn mưa ở vị trí ngoài trời. Cửa gió thông thường dùng để cấp gió, hồi gió hoặc chỉnh hướng gió trong phòng, không thiết kế cho vị trí hứng mưa.

Tengda có gia công cửa gió chống mưa theo kích thước không?

Có. Tengda gia công tại xưởng theo kích thước mặt hoặc lỗ chờ khách gửi, bằng nhôm, inox hoặc tôn mạ kẽm, và báo lại KTM, KTC để khách xác nhận trước khi sản xuất.

Đặt louver nên gửi kích thước mặt hay kích thước lỗ chờ?

Nên gửi kích thước mặt. Lỗ chờ tương đương kích thước cổ cửa, nên nếu chỉ có số đo lỗ chờ thì ghi rõ "lỗ chờ".

Có nhận đơn số lượng ít không?

Có. Tengda nhận cả đơn nhỏ lẻ, đơn lô và đơn phát sinh trong quá trình thi công.

Có lắp thêm lưới chắn côn trùng được không?

Ghi rõ yêu cầu lưới chắn côn trùng, lưới lọc bụi hoặc damper khi gửi kích thước; Tengda kiểm tra khả năng làm kèm theo từng đơn.

Xem Thêm

• Cửa gió nan Z louver chống mưa theo kích thước
• Báo giá cửa gió chống mưa nan Z theo kích thước
• Danh mục cửa gió ngoài trời
• Dự án cửa gió louver thông gió ngoài trời cho nhà xưởng
• Vencap chắn mưa inox
• Có bao nhiêu loại cửa gió HVAC
• Nhà sản xuất và cung cấp miệng gió HVAC theo yêu cầu

Liên Hệ Gia Công Cửa Gió Chống Mưa Nan Z

Đang cần cửa gió chống mưa nan Z, louver thông gió hoặc cửa lấy gió tươi cho công trình, gửi kích thước mặt hoặc bản vẽ cho Tengda Việt Nam. Tengda báo lại KTM, KTC và quy cách để anh/chị xác nhận trước khi sản xuất.
